CSP912

LINE SPLITTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Jensen謹製トランス採用
●ラインを3分配
●ファンタム電源対応
●コンパクト、堅牢なケース
●電源不要

 CSP912は音質、性能共に定評のあるジェンセントランスを採用したダイレクトアウト付き3分配のラインスプリッターです。スタジオ、中継、ライブレコーディングなどの様々な現場で活用できます。

◆コネクタ
 CSP912の入出力インピーダンスは600Ωです。いずれもバランス仕様のXLRタイプコネクタを使用しています。

◆GND
 各スプリット出力には個別にGNDリフトスイッチを備えていますのであらゆる状況でのGNDループによって発生した問題を解決できます。

◆ダイレクトアウト
 ダイレクトアウトコネクタは入力コネクタと直結されていますのでファンタム電源の供給が可能です。マイクスプリッターのようにトランスが強力なシールドケースに収められていませんのでマイクで使用する場合には外乱ノイズにご注意ください。

◆変換レベル
 0dBm(600Ω)ソースに対して600Ω負荷で2分配した場合にはそれぞれ約-3dBmとなり、3分配した場合には約-6dBmとなります。また、0dBu(50Ω)のローインピーダンスでドライブし、10KΩのハイインピーダンスで受けた場合には2分配では約-0.1dBu、3分配では約-0.15dBuとなります。

◆使用上の注意
 トランスを使用したパッシブ機器ですので電源トランスなどの外部の誘導ノイズにご注意ください。

◆その他
 マルチチャンネルタイプ、マイクスプリッター、ダイレクトボックスも製作いたしますのでお問い合わせ下さい。

■ 仕 様
●ライン入力:XLR3−31、バランス、600Ω
●最大入力レベル:+24dBu
●ダイレクト出力:XLR3−32、バランス
●アイソレート出力:XLR3−32、バランス、600Ω
●周波数特性:20〜20kHz ±0.1dB
●THD:<0.002%(1kHz)

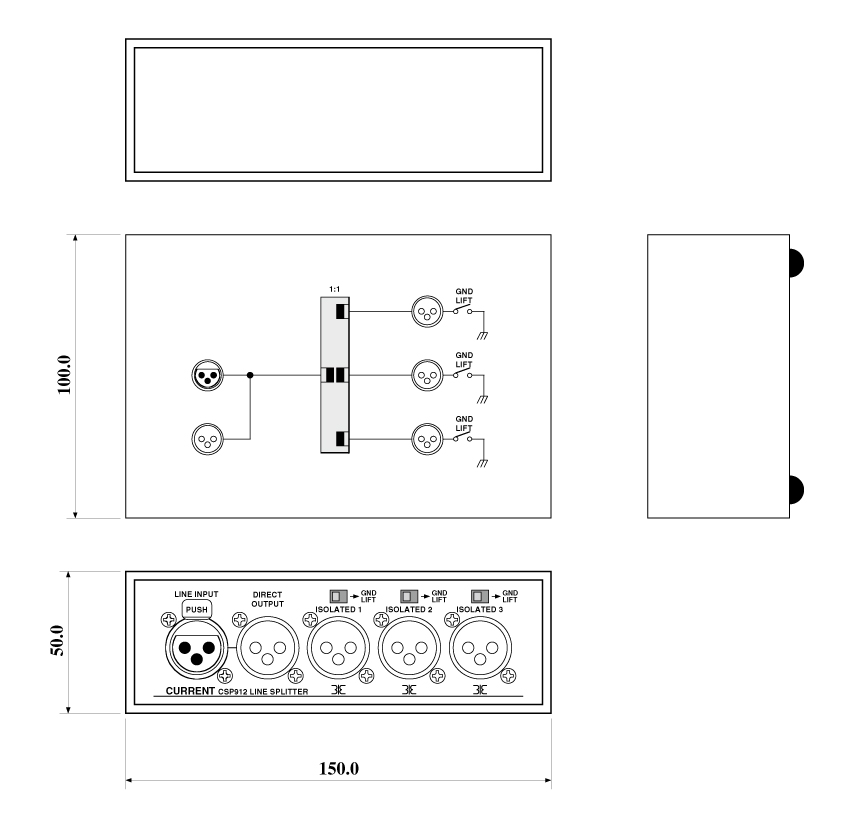

●外形寸法:150Wx50Hx100D 1kg

分配時のロス実測値(dB)

ソース(Ω)	負荷(Ω)	1分配	2分配	3分配
50	10k	-0.1	-1.1	-1.9
50	600	-1.3	-2.2	-2.9
600	10k	-0.9	-6.5	-9.8
600	600	-6.7	-10.0	-12.5
600	600	-0.4	-3.8	-6.2	入出力をdBmで計測した場合

• Order Information

御注文型番 備考 価格(+TAX)
CSP912 ライン3分配器、ダイレクトアウト、電源不要 ¥80,000
CSP911 マイク3分配器、ダイレクトアウト、電源不要 ¥100,000
