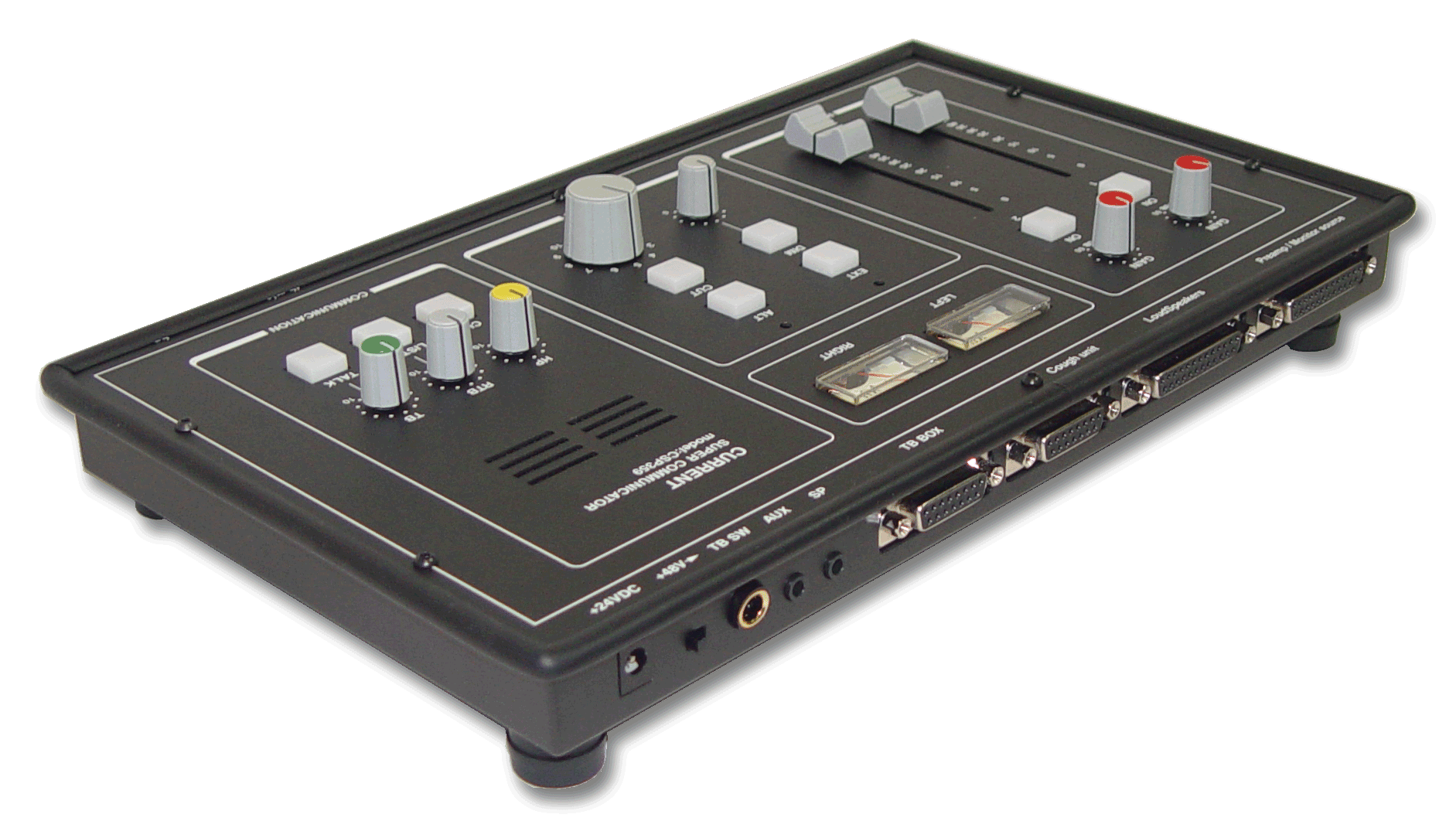

CSP359

SUPER COMMUNICATOR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●オールインワンスタジオシステム
●カフ制御可能なマイクプリアンプ２ｃｈ
●２ソース、２スピーカーのモニターセクション
●ＶＵメーター
●ＴＢ、ＲＴＢ、ＣＵＥのコミュケーション機能
●シンプルなユーザーインターフェース
●ノンリニアシステムに最適

　これまでノンリニアシステムでミニマムなシステムを構築する場合には個別のマイクアンプ、コミュニケーション、モニターシステムを組み合わせて面倒で複雑な接続をして実現する必要がありました。CSP359は“これさえあればスタジオ完成”のコンセプトの基に開発された、カフ制御可能なマイクプリアンプ、双方向コミュケーション、モニターシステムを統合した完全オールインワンのスタジオシステムです。ナレーション収録、ボーカルダビング等のあらゆるシーンでの応用が可能です。

◆プリアンプ
　カフ制御可能な高品質マイクアンプを２系統実装しています。ゲイントリムとフェーダーにより最適レベルでオーディオポートへ送り込むことが出来ます。リヤパネルのスイッチで+48Vも供給出来ますのでコンデンサーマイクも使用できます。ONボタンはカフとのOR制御ですので強制的にONにすることも出来ます。

◆コミュニケーション
　標準的なTB、CUE及びRTBモニター機能を実装しています。RTBスピーカーはLISTENボタンで強制的にONにしてブース内をモニターすることや、リヤパネルのAUXポートに入力したiphoneなどのソースをモニターすることが出来ます。カフユニットはAF124、ＴＢボックスはTB961またはTB962を直結可能です。カフ機能が必要ない場合にはワイヤレスTB内蔵のTB136をブースで使用することも出来ます。

◆モニター
　２系統のソースをEXTボタンで切り替えてモニター出来ます。スピーカーも２系統使用でき、ALTボタンで選択出来ます。簡易的に使用する場合にはミニジャックでPCスピーカーを接続することも出来ます。TB、RTB時にはDIMがかかりますのでコミュケーションを同時通話も可能です。また、RTBスピーカーのLISTEN機能を利用してAUXポートに接続したソースを内蔵スピーカーでモニターすることも出来ます。

◆その他
　プリアンプ出力１をモニターにミックスするオプションも用意しています。(CSP359-21)　また、マイクアンプ入力に-26dBのパッドスイッチを追加してラインレベルに対応することも出来ます。(CSP359-22)　更に、カフへのモニターソースを１または、モニターセレクタで選択したソースかを選択するスイッチも追加できます。（CSP359-23)　

◆接続に関して
　モニタースピーカーを接続するDB2にプリアンプ出力とCUE BOX用のLR出力を追加しました。レコーディング環境においてはDsub25オス–XLR3-FとDsub25オス–XLR3-Mのケーブルを用意するだけで接続は完了します。

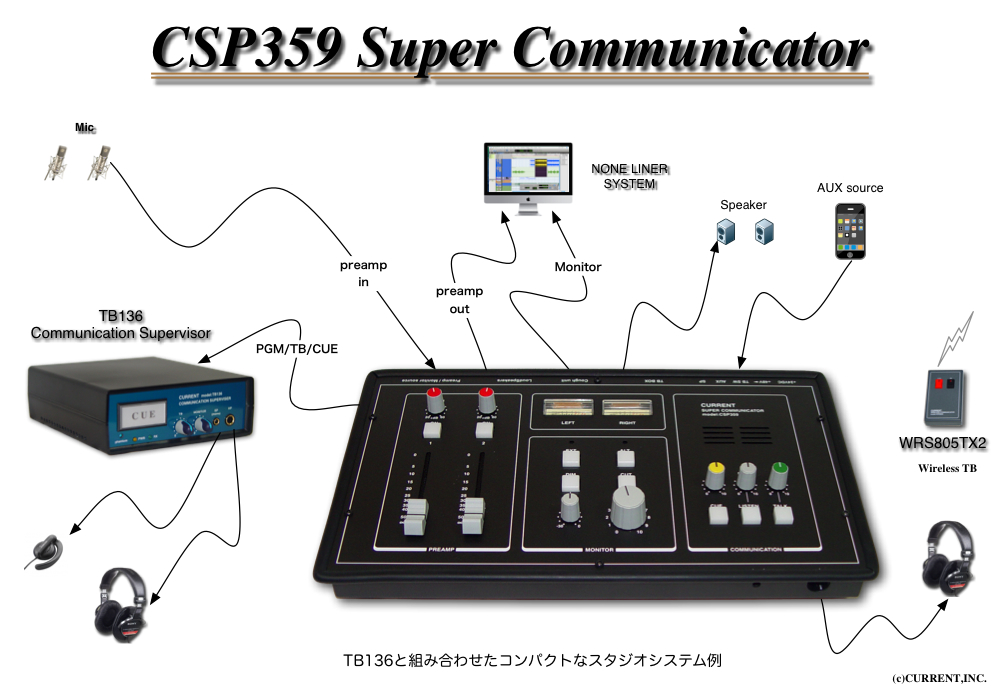

TB、CUE、HPアンプを一体化したTB136をブースに設置した例。

■ 仕　様
•PREAMP: 2ch, gain +20~+60dB with fader, input imp.=2kΩ, output imp.=50Ω, ch ON (cough controllable), +48V power
•MONITOR: stereo source x2 input imp.=24kΩ, dim sw, dimmer, cut sw, monitor level, VU meter, main & alternate speaker, output imp.=50Ω, headphone monitor >50Ω
•COMMUNICATION: tb sw(with remote port), tb level, rtb(with speaker), rtb listen sw, cue sw
•COUGH UNIT: AF124 compatible, stereo monitor, tb, rtb, cue, fu-on
•TB BOX: TB961 compatible, tb, cue, tb mix
•POWER: 24VDC MAX 10W
•DIMENSIONS: 315Wx28Hx195D, 2kg

  "DB1(pre/source)" Dsub25-F(#4-40)
01 Preamp in 1+   14 Preamp in 1-
02 Preamp in 1G   15 Preamp in 2+
03 Preamp in 2-   16 Preamp in 2G
04 Preamp out 1+  17 Preamp out-
05 Preamp out 1G  18 Preamp out 2+
06 Preamp out 2-  19 Preamp out 2G
07 Source in 1L+  20 Source in 1L-
08 Source in 1LG  21 Source in 1R+
09 Source 1in R-  22 Source in 1RG
10 Source in 2L+  23 Source in 2L-
11 Source in 2LG  24 Source in 2R+
12 Source in 2R-  25 Source in 2RG
13

    "DB2(LS)" Dsub25-F(#4-40)
01 MAIN LS L+     14 MAIN LS L-
02 MAIN LS LG     15 MAIN LS R+
03 MAIN LS R-     16 MAIN LS RG
04 ALT LS L+      17 ALT LS L-
05 ALT LS LG      18 ALT LS R+
06 ALT LS R-      19 ALT LS RG
07 Preamp out 1+  20 Preamp out 1-
08 GND            21 Preamp out 2+
09 Preamp out 2-  22 GND
10 CUE SEND L+    23 CUE SEND L-
11 GND            24 CUE SEND R+
12 CUE SEND R-    25 GND
13

   "DB3(Cough Unit AF124)" D15-F (#4-40)
01 MONITOR L+     09 MONITOR L-
02 MONITOR R+     10 MONITOR R-
03 S-CUE          11 S-RTB
04 Y-FU1          12 Y-FU2
05 L-RTB1+        13 L-RTB-
06 L-RTB2+        14 L-RTB-
07 +12V           15 GND
08 -12V

   "DB4(TB-BOX TB961)" D15-F(#4-40)
01                09
02 +12V           10 0V
03 TB CMD         11
04 CUE CMD        12
05                13
06                14
07 MIC +5V        15 MIC SIG
08 MIC GND
