CSP356

8 mono, 2 stereo portable mixer

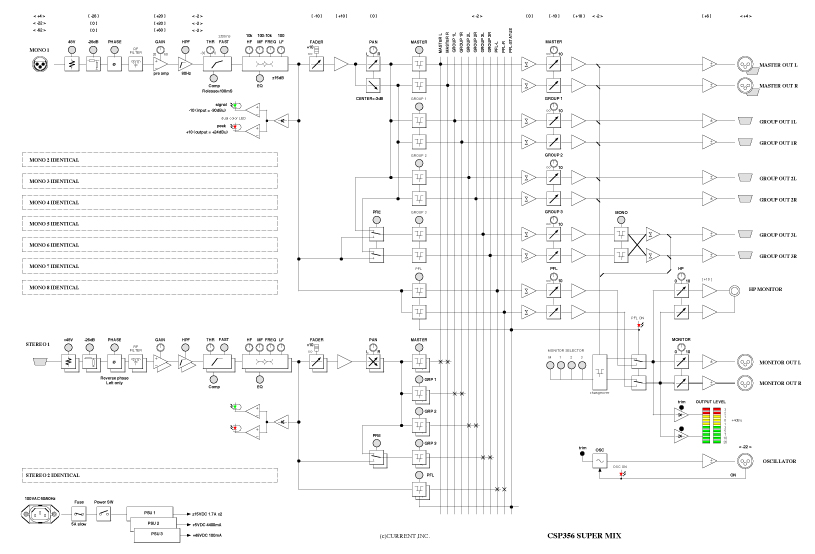

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●8モノ+2ステレオ
●4ステレオバス
●コンプレッサー内蔵
●3バンドイコライザ内蔵
●HPF
●ビルトインオシレータ
●PFL
●+48V
●出力メーター
●60mmフェーダー
●コンパクト

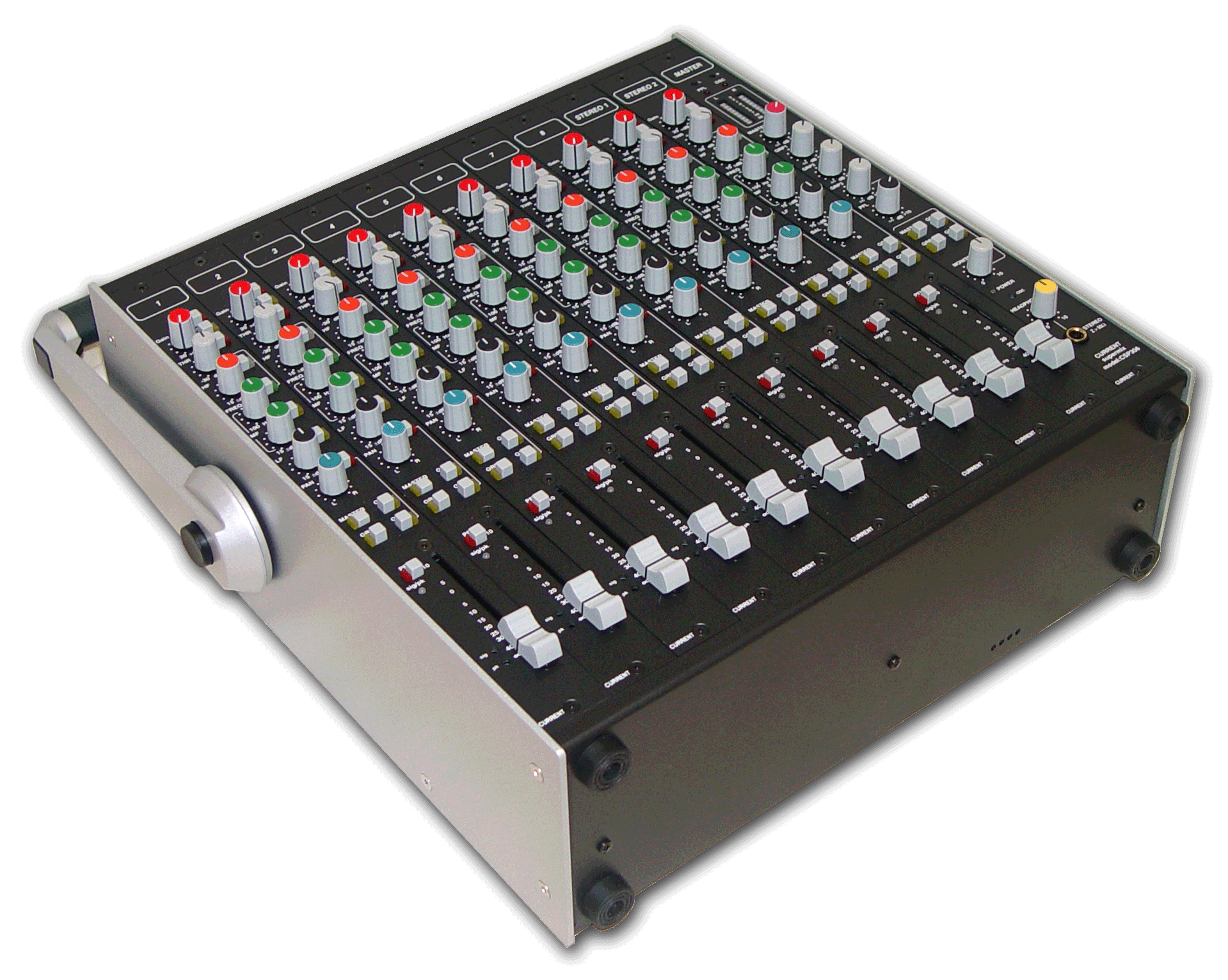

 CSP356はコンパクトな8モノ+2スレテオ構成のスーパーアナログコンソールです。音楽製作、ホール録音、中継現場、ポストプロダクションなどのあらゆるシーンで最高のパフォーマンスを発揮します。

◆インプット
 -26dBパッドを併用すると最大+24dBuまで対応可能で、ゲインは+20dB〜+60dBまで連続可変出来ます。HPFは80Hz、12dB/octで不要な低域をカットします。アタックタイム切換付きのコンプレッサーは0dBから-30dBのスレシュホールドで設定可能で、コンプスイッチのLEDの色が赤に変わることでリダクション量を表示します。3バンドイコライザは±15dB可変で、Hiが10kHzシェルビング、Loが100Hzシェルビング、Midは100Hzから10kHzまで連続可変のピーキング仕様です。ルーティングはMASTER、GROUP1、GROUP2、GROUP3の4バスでGROUP3のみプリフェーダーを選択出来ます。シグナルインジケーターは-10dB以上で点灯し+18dB(出力が+24dBu)で赤点灯します。

◆マスター
 MASTER、GROUP1、GROUP2、GROUP3のマスターとPFLマスターを実装しており、GROUP3のみモノミックスが可能です。モニターセレクタで選択したバスはモニター出力、レベルメーター及びヘッドフォンでモニター出来ます。1kHzのオシレータも内蔵しており、XLR出力プラグを差すと自動的にONになるので誤操作を防ぎます。PFLとOSCは動作中に赤LEDが点灯します。

◆その他

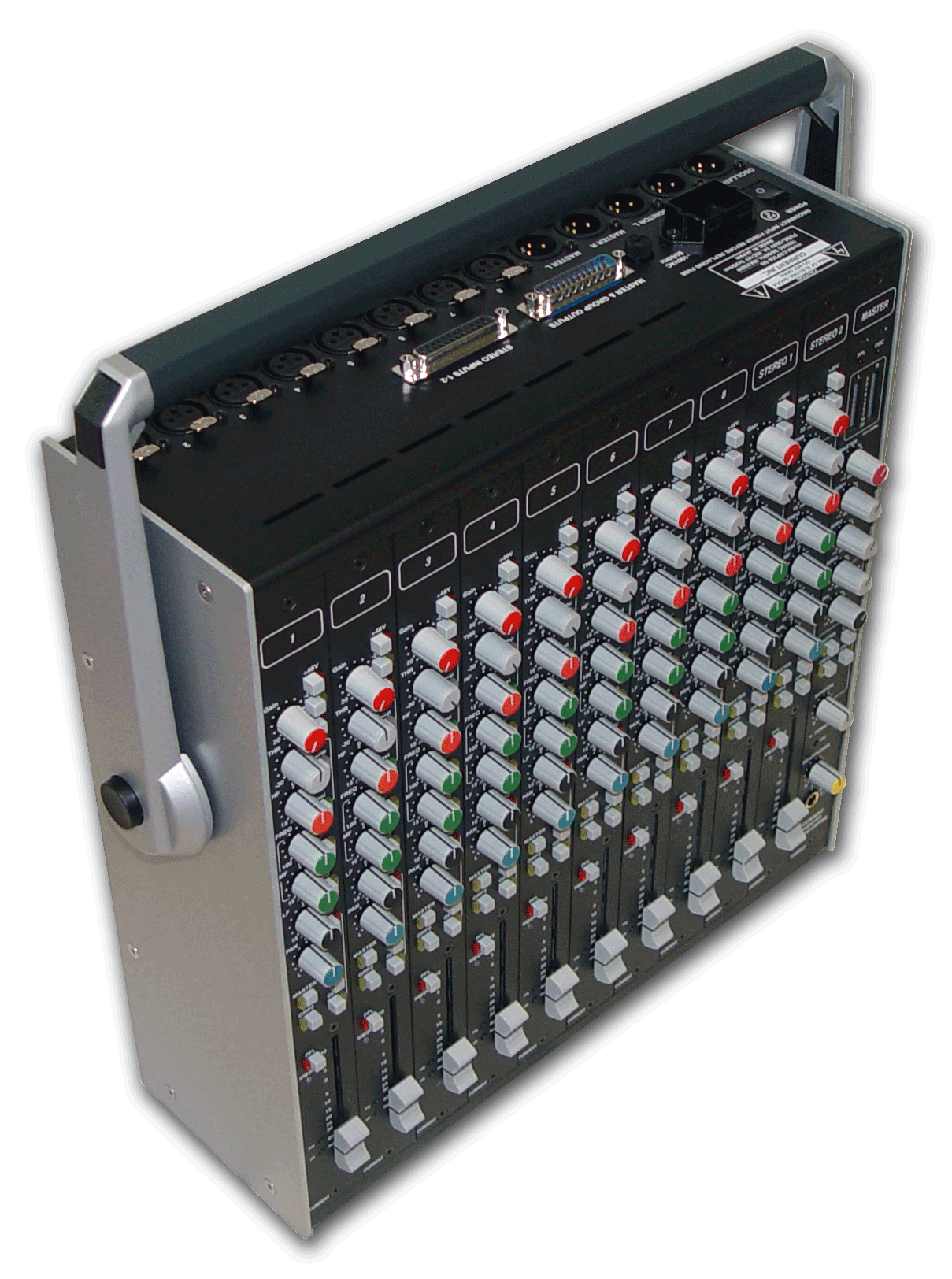

 堅牢な可搬用のチルトハンドルは操作面を使用しやすい角度に30度ステップで固定出来ます。

■ 仕 様
•INPUT: 8 mono( XLR3-F), 2 stereo(Dsub25-F), input imp.=2k, max +24dBu, gain +20~+60dB, +48V, -26dB pad, phase, comp threshold 0 to -30dB, HPF 8-Hz 12dB/oct, comp attack 20mS, fast 2mS, release 100mS, EQ hi=10kHz, mid 100~10kHz, q=1.4, lo=100Hz, gain ±15dB, PAN, Routing master, group1, group2, group3(with pre), PFL, signal and peak indicator, 60mm fader, Ω, output imp.=50Ω, ch ON, +48V power,
•MASTER: master level, pfl level, group3 mono mix, monitor level monitor selector M, G1-3,output meter(follow monitor), headphone monitor >50Ω, OSC, PFL and OSC indicator
•OUTPUT: master and monitor(XLR3-M), output imp.=50Ω max +24dBu, master and Group1-3(Dsub25-M)
•EIN: < -128
•RESPONSE: 20~20kHz ±0.1dB
•THD: < 0.03% at 1kHz REFERENCE LEVEL
•POWER: 100VAC 50/60Hz max 50W
•DIMENSIONS: 388Wx123x418D, 8.5kg(9.2kg include soft case)

  “STEREO INPUTS” Dsub25-F(#4-40)
01 STEREO IN 1L+   14 STEREO IN 1L-
02 GND             15 STEREO IN 1R+
03 STEREO IN 1R-   16 GND
04 STEREO IN 2L+   17 STEREO IN 2L-
05 GND             18 STEREO IN 2R+
06 STEREO IN 2R-   19 GND
07                 20
08 GND             21
09                 22 GND
10                 23
11 GND             24
12                 25 GND
13
"MASTER & GROUP OUT" Dsub25-M(#4-40)
01 MASTER OUT L+   14 MASTER OUT L-
02 GND             15 MASTER OUT R+
03 MASTER OUT R-   16 GND
04 GROUP OUT 1L+   17 GROUP OUT 1L-
05 GND             18 GROUP OUT 1R+
06 GROUP OUT 1R-   19 GND
07 GROUP OUT 2L+   20 GROUP OUT 2L-
08 GND             21 GROUP OUT 2R+
09 GROUP OUT 2R-   22 GND
10 GROUP OUT 3L+   23 GROUP OUT 3L-
11 GND             24 GROUP OUT 3R+
12 GROUP OUT 3R-   25 GND
13
