SC6014

CUE BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ+モノ4
●ローノイズ、高音質
●コンパクト
●ステレオHPx2、ステレオEPx2
●キャスター付スタンド付属
●60mmフェーダー、パンポット
●ワールドワイド対応電源

 SC6014はレコーディングスタジオ用として開発されたステレオ及びモノ4系統のスタジオキューシステムです。コンパクトなスタイルながらスタジオワークには十分なパワフルモニターを提供します。

◆モニター
 SC6014にはステレオ及びモノ4系統のモニターが可能で、微妙なバランスをコントロ−ルする出来るよう全チャンネルに60mmストロ−クのフェ−ダ−とパンポットを実装しています。 なお、rev3以降はイヤフォンジャックもステレオに変更されています。古いバージョンもスレテオ仕様に改造することが可能ですのでお問い合わせください。

◆スタンド

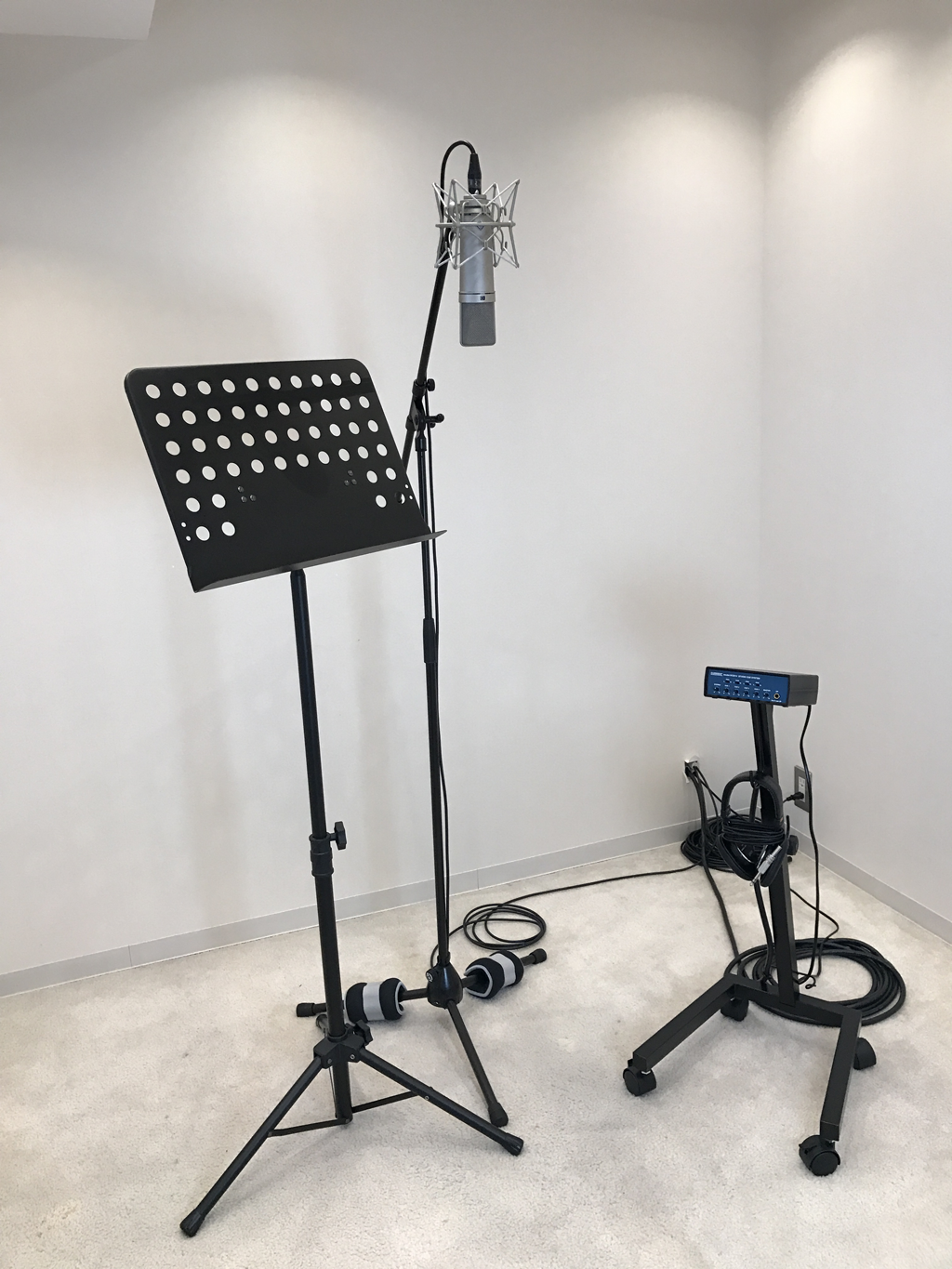

 移動用キャスタ−付スタンドには、キュ−ケ−ブルとヘッドフォンが架けられるようになっており、フロント側のキャスターにはロック機構がありますので操作時に移動しまうこともありません。コンパクトなのでスタンドレスタイプはデスクトップでも使用できます。

◆PSU

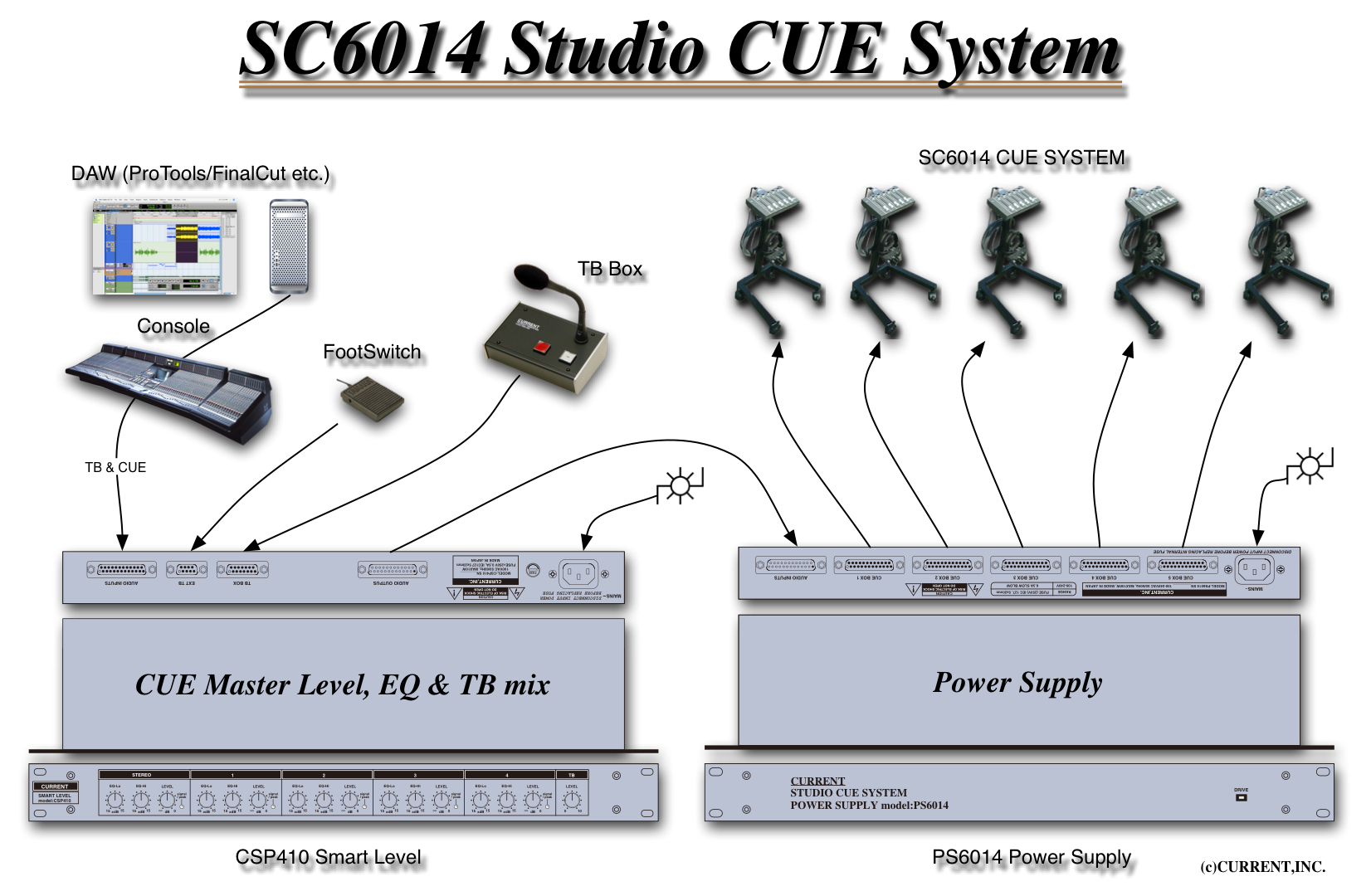

 ワールドワイド対応電源PS6014は1Uサイズで、5台分のコネクタが実装されており、最大で10台分のドライブ能力があります。コンソールからのモニターソース及び、±15VDC電源をまとめて供給していますので、各コネクターから1本のケーブルでCUEボックスへ接続できます。

◆その他

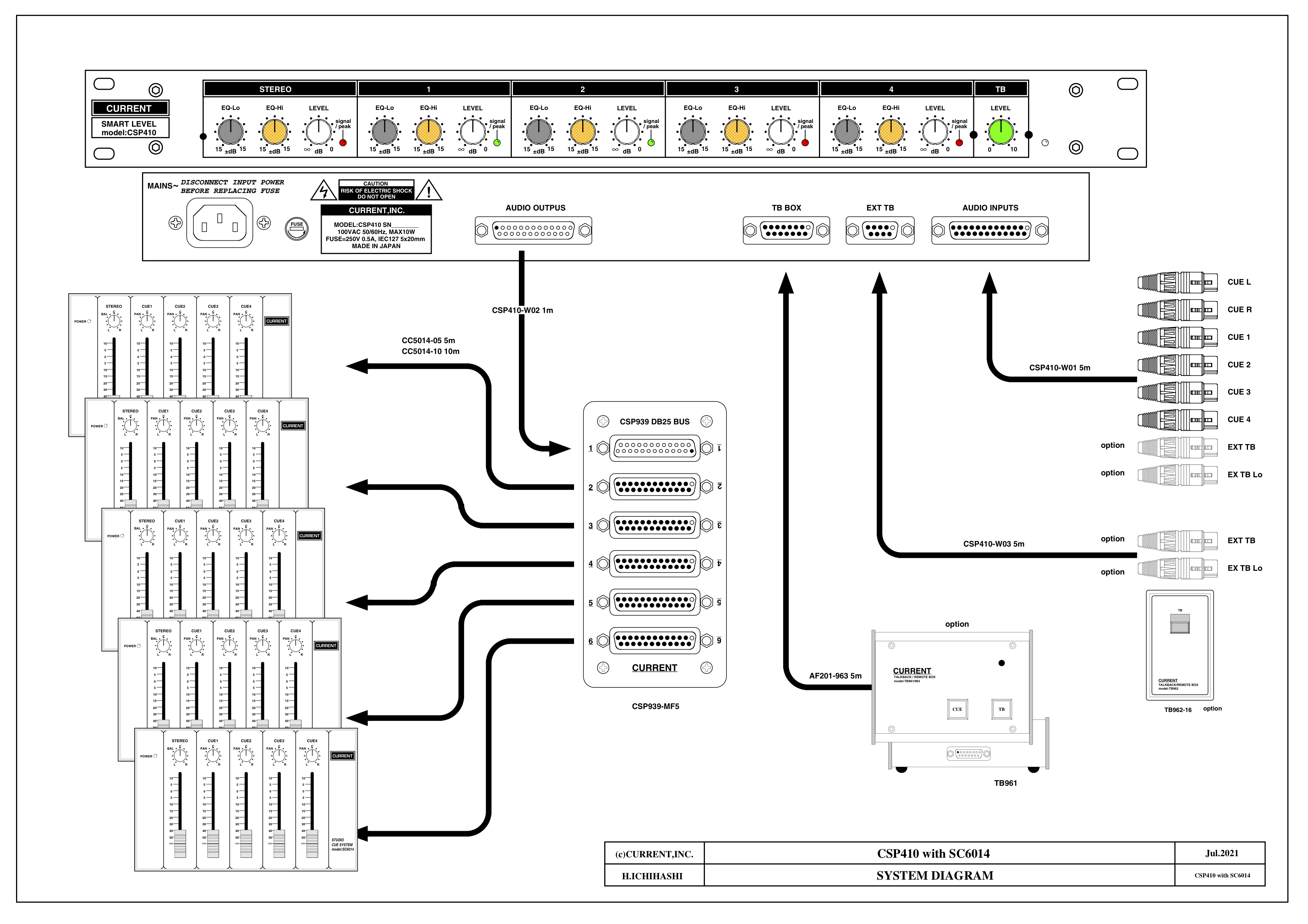

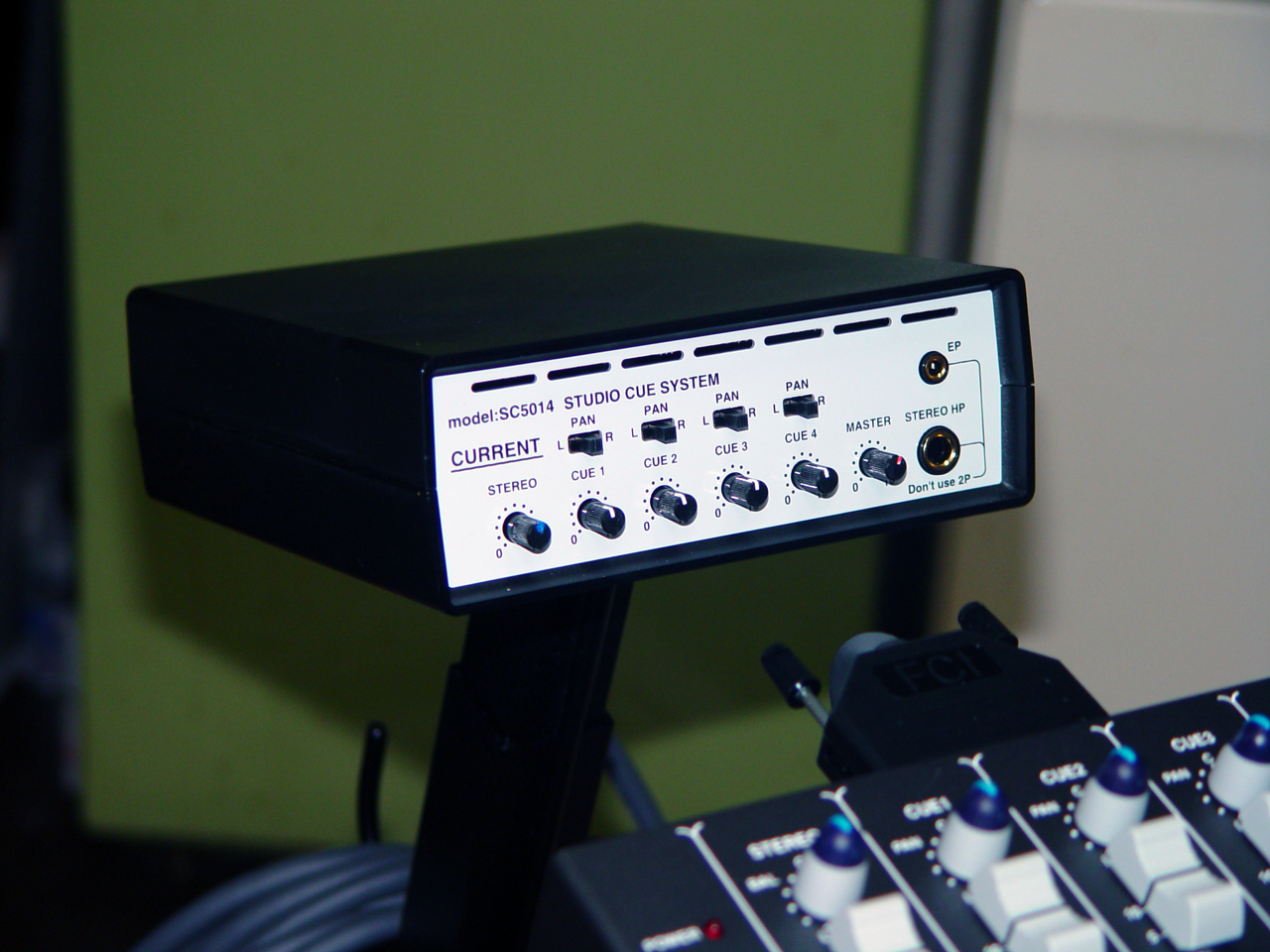

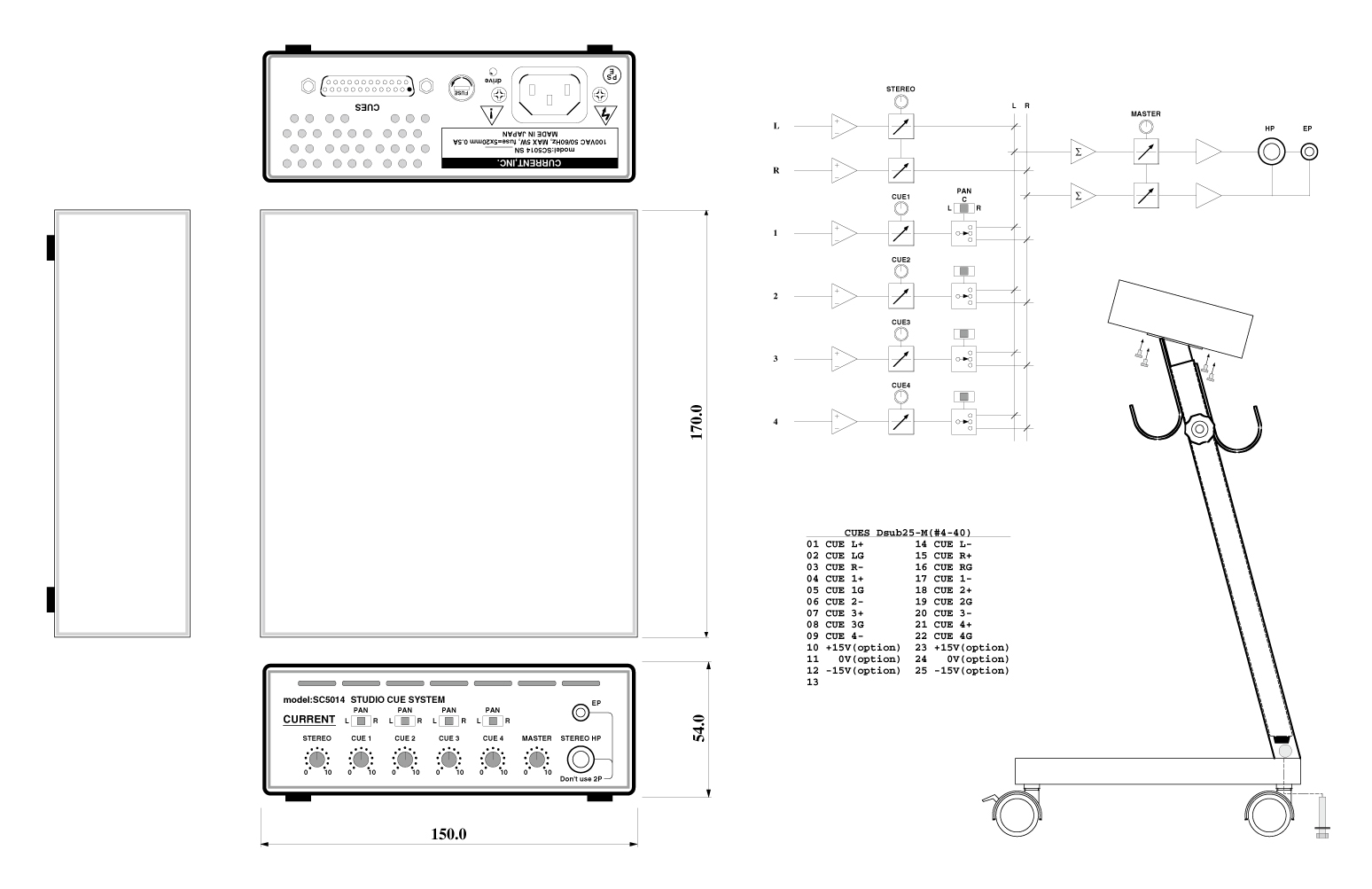

 適合するヘッドフォンとして、SONY MDR-CD900ST(スタジオ仕様)をおすすめします。また、マスターユニットのCSP410、上位機種のSC8016A、下位機種SC5014も併せてご検討下さい。標準以外の接続ケーブルも製作しますのでお問い合わせ下さい。SC5014の電源レスタイプは増設用としてSC6014の電源と接続可能です。なお、現在の塗装色は黒メタリックに変更されております。

■ 仕 様
CUE BOX: SC6014
•Inputs: 6ch, BAL, 24kΩ, Ref=+4dBu, MAX +24dBu, Dsub25-M (#4-40)
•Monitor outputs: HP x2, EP x2, MAX 4.5W at 8Ω
•HP: > 50Ω
•Freq. : 20Hz-20kHz ±0.1dB
•Noise: < -90dB
•THD: < 0.01%
•Power: ±15VDC MAX=300mA
•Size: 200Wx27Hx130D 1kg
PSU: PS6014
•Audio inputs: Dsub25-M(#4-40)
•Distributions: Dsub25-F(#4-40) x5
•Size: 483Wx44Hx303D 5kg
•Mains: 100~240VAC 50/60Hz 100W(MAX)
PSU: PS6014P
•Inputs: Dsub25-M(#4-40)
•Cue box: Dsub25-F(#4-40) x1
•Size: 150Wx54Hx150D 1kg
•Mains: 100VAC 50/60Hz 10W

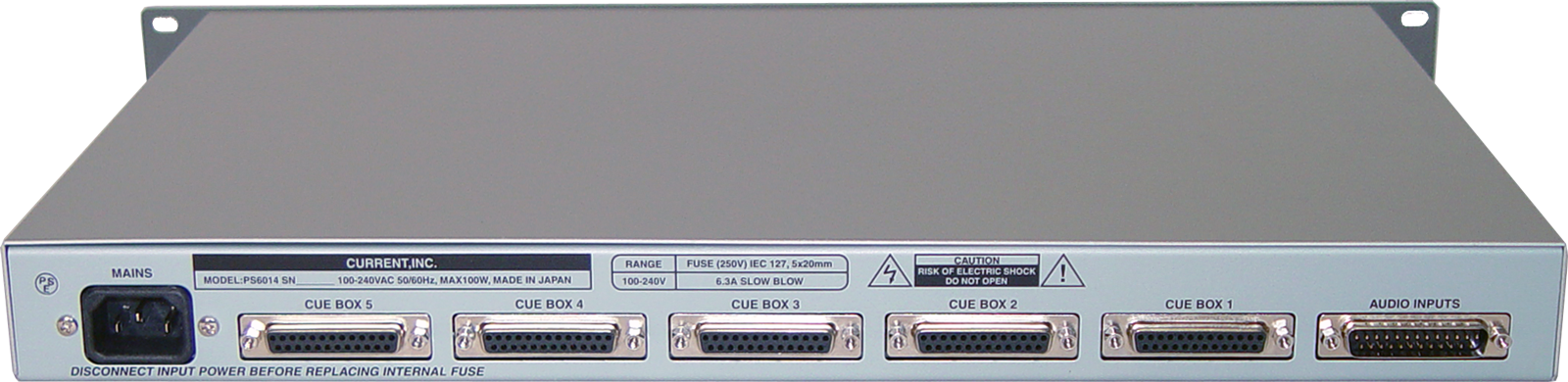

Power supply PS6014 (10台ドライブ)

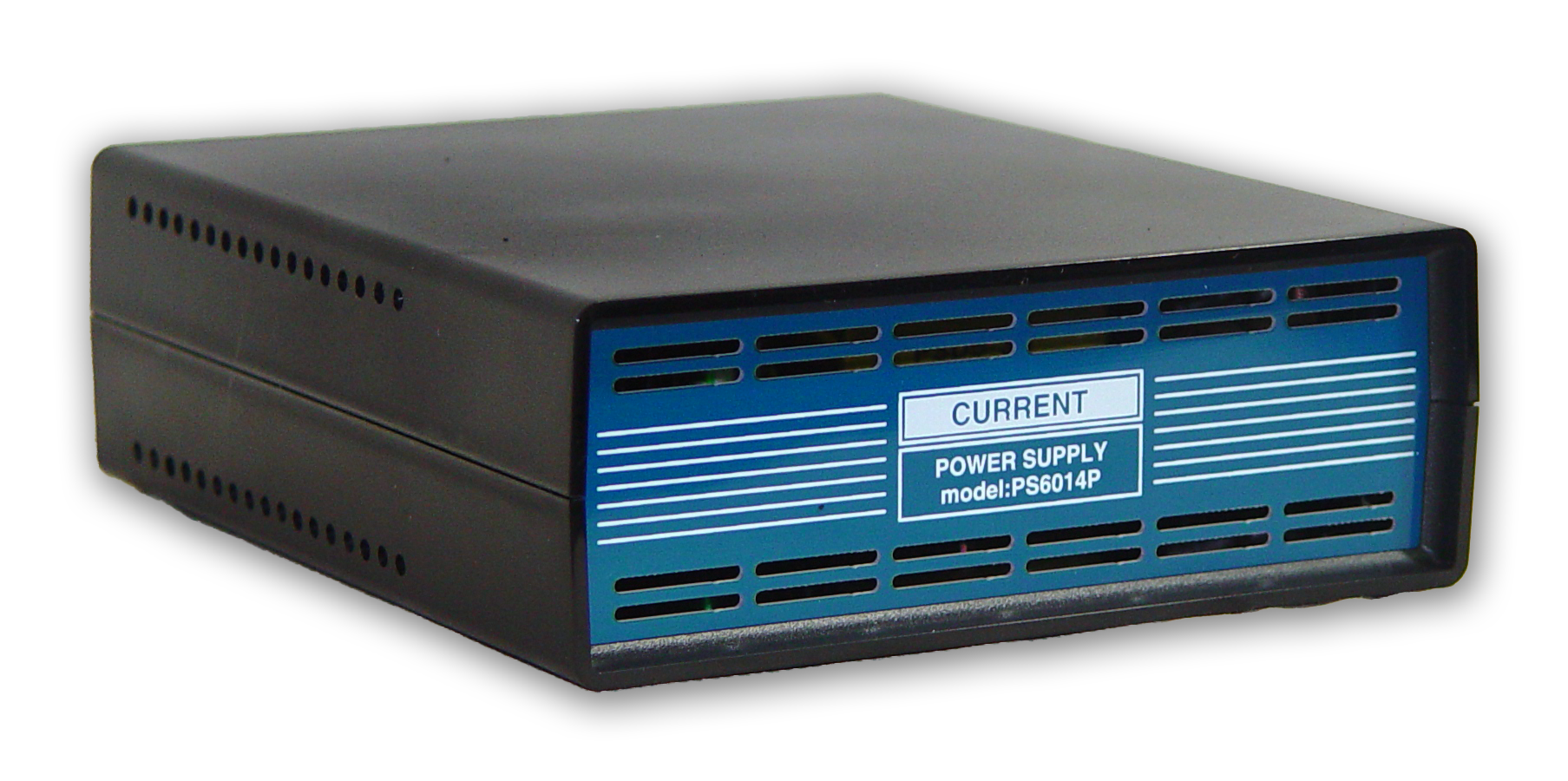

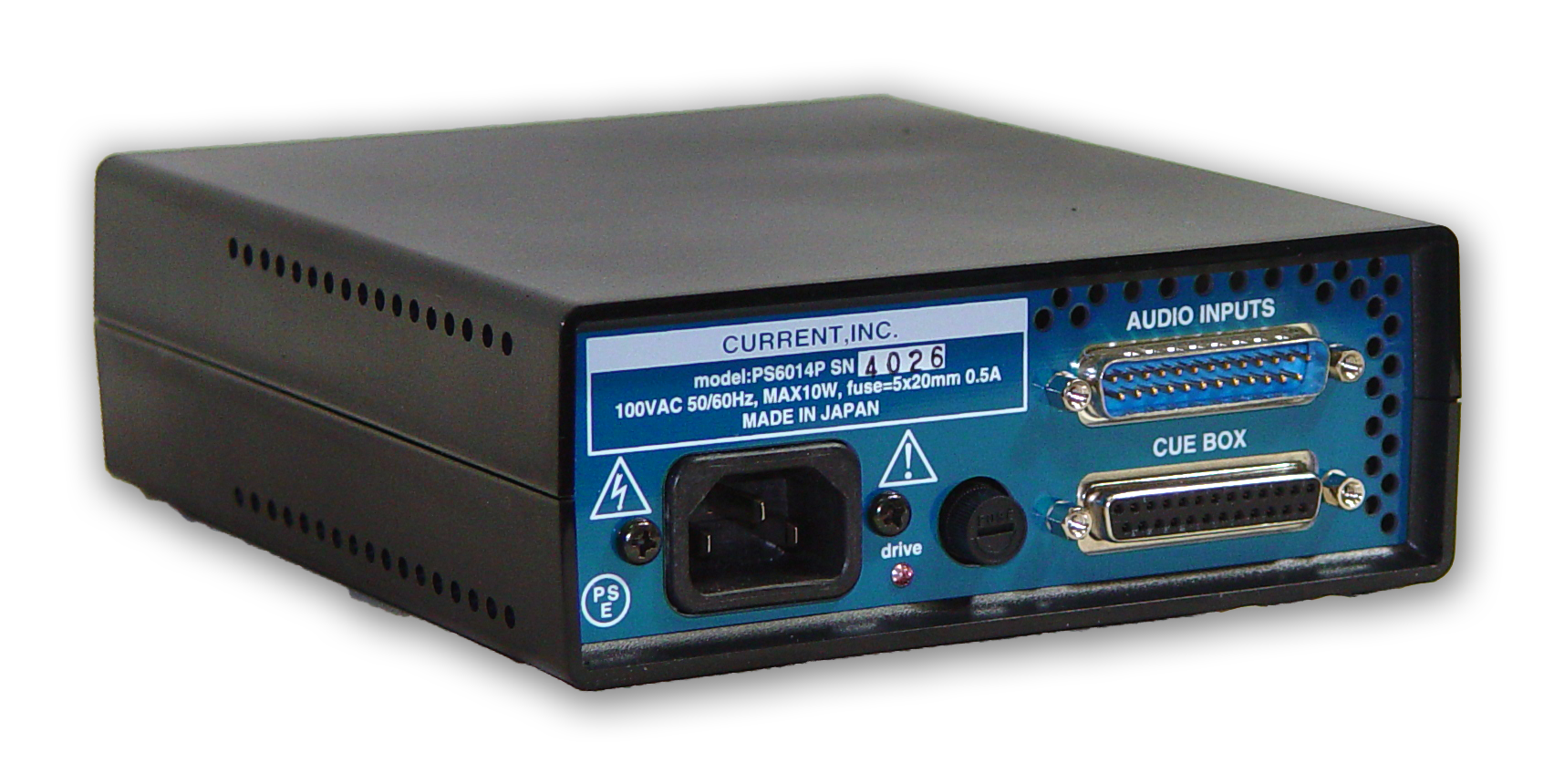

Power supply PS6014P (2台ドライブ)

   SC6014 D25-M(#4-40) Connector
 1 L+ AUDIO INPUT CUE LEFT +      14 L- AUDIO INPUT CUE LEFT -
 2 LG AUDIO INPUT CUE LEFT GND    15 R+ AUDIO INPUT CUE RIGHT +
 3 R- AUDIO INPUT CUE RIGHT -     16 RG AUDIO INPUT CUE RIGHT GND
 4 1+ AUDIO INPUT CUE 1 +         17 1- AUDIO INPUT CUE 1 -
 5 1G AUDIO INPUT CUE 1 GND       18 2+ AUDIO INPUT CUE 2 +
 6 2- AUDIO INPUT CUE 2 -         19 2G AUDIO INPUT CUE 2 GND
 7 3+ AUDIO INPUT CUE 3 +         20 3- AUDIO INPUT CUE 3 -
 8 3G AUDIO INPUT CUE 3 GND       21 4+ AUDIO INPUT CUE 4 +
 9 4- AUDIO INPUT CUE 4 -         22 4G AUDIO INPUT CUE 4 GND
10 +15V POWER                     23 +15V POWER
11 0V POWER common                24 0V POWER common
12 -15V POWER                     25 -15V POWER
13 NONE CONNECTION
   PS6014/PS6014P "AUDIO INPUTS" D25-M(#4-40)
 1 AUDIO INPUT CUE LEFT +         14 AUDIO INPUT CUE LEFT -
 2 AUDIO INPUT CUE LEFT GND       15 AUDIO INPUT CUE RIGHT +
 3 AUDIO INPUT CUE RIGHT -        16 AUDIO INPUT CUE RIGHT GND
 4 AUDIO INPUT CUE 1 +            17 AUDIO INPUT CUE 1 -
 5 AUDIO INPUT CUE 1 GND          18 AUDIO INPUT CUE 2 +
 6 AUDIO INPUT CUE 2 -            19 AUDIO INPUT CUE 2 GND
 7 AUDIO INPUT CUE 3 +            20 AUDIO INPUT CUE 3 -
 8 AUDIO INPUT CUE 3 GND          21 AUDIO INPUT CUE 4 +
 9 AUDIO INPUT CUE 4 -            22 AUDIO INPUT CUE 4 GND
10 Reserved                       23 Reserved
11 Reserved                       24 Reserved
12 Reserved                       25 Reserved
13 Reserved
   PS6014/PS6014P "CUE BOX" D25-F(#4-40)
 1 CUE LEFT +                     14 CUE LEFT -
 2 CUE LEFT GND                   15 CUE RIGHT +
 3 CUE RIGHT -                    16 CUE RIGHT GND
 4 CUE 1 +                        17 CUE 1 -
 5 CUE 1 GND                      18 CUE 2 +
 6 INPUT CUE 2 -                  19 INPUT CUE 2 GND
 7 INPUT CUE 3 +                  20 INPUT CUE 3 -
 8 INPUT CUE 3 GND                21 INPUT CUE 4 +
 9 INPUT CUE 4 -                  22 INPUT CUE 4 GND
10 +15V POWER OUTPUT              23 +15V POWER OUTPUT
11 0V POWER                       24 0V POWER
12 -15V POWER OUTPUT              25 -15V POWER OUTPUT
13 NONE CONNECTION

• Order Information

御注文型番 備考 価格(+TAX)
SC6014 ステレオ+モノ4、キューボックス ¥198,000
SC6014-1 キューボックス、スタンドレス ¥158,400
PS6014 パワーサプライ 最大10台 ¥172,000
PS6014P パワーサプライ 最大2台 ¥80,000
CSP410 CUEマスター、EQ、TB、19”1U ¥320,000
CC6014-01 CUEケーブル 1m D25F — D25M ¥20,000
CC6014-03 CUEケーブル 3m D25F — D25M ¥24,000
CC6014-05 CUEケーブル 5m D25F — D25M ¥25,000
CC6014-10 CUEケーブル 10m D25F — D25M ¥35,000
CC6014-15 CUEケーブル 15m D25F — D25M ¥40,000
CC6014-20 CUEケーブル 20m D25F — D25M ¥48,000
CC6014-PP CUEパラケーブル 15cm ¥7,200
CSP939 Dsub25 3パラボックス ¥12,000
CC6014-IX05 PS6014P 入力ケーブル 50cm D25F — XLR3F ¥28,000
CC6014-IX01 PS6014P 入力ケーブル 1m D25F — XLR3F ¥28,000
CC6014-IX3 PS6014P 入力ケーブル 3m D25F — XLR3F ¥30,000
CC6014-IX5 PS6014P 入力ケーブル 5m D25F — XLR3F ¥32,000
CC6014-IX10 PS6014P 入力ケーブル 10m D25F — XLR3F ¥48,000
SC5014 ステレオ+モノ4、キューボックス ¥98,000
SC8016A CUEボックス、ステレオ+モノ6 ¥425,000
MP421 HEADPHONE AMP ¥56,000
