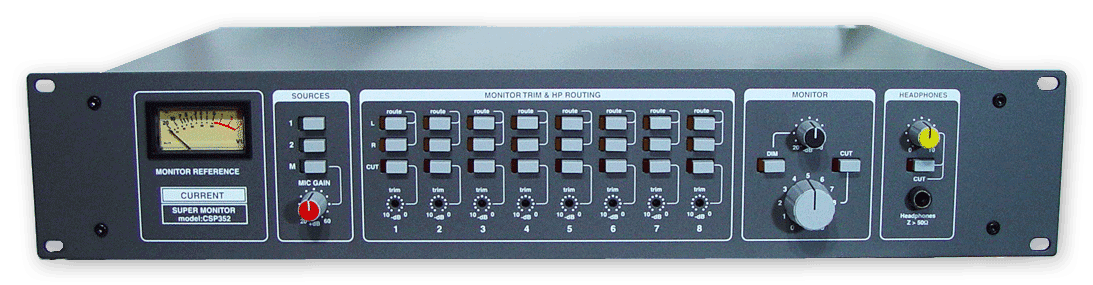

CSP352

SUPER MONITOR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●2系統の8CHモニター
●スーパーローノイズ
●100kHz以上の広帯域
●レベル調整用ピンクノイズジェネレータ
●連動誤差のないレベルコントロール
●ヘッドフォンモニター
●リモートコントロール
●19インチ2U

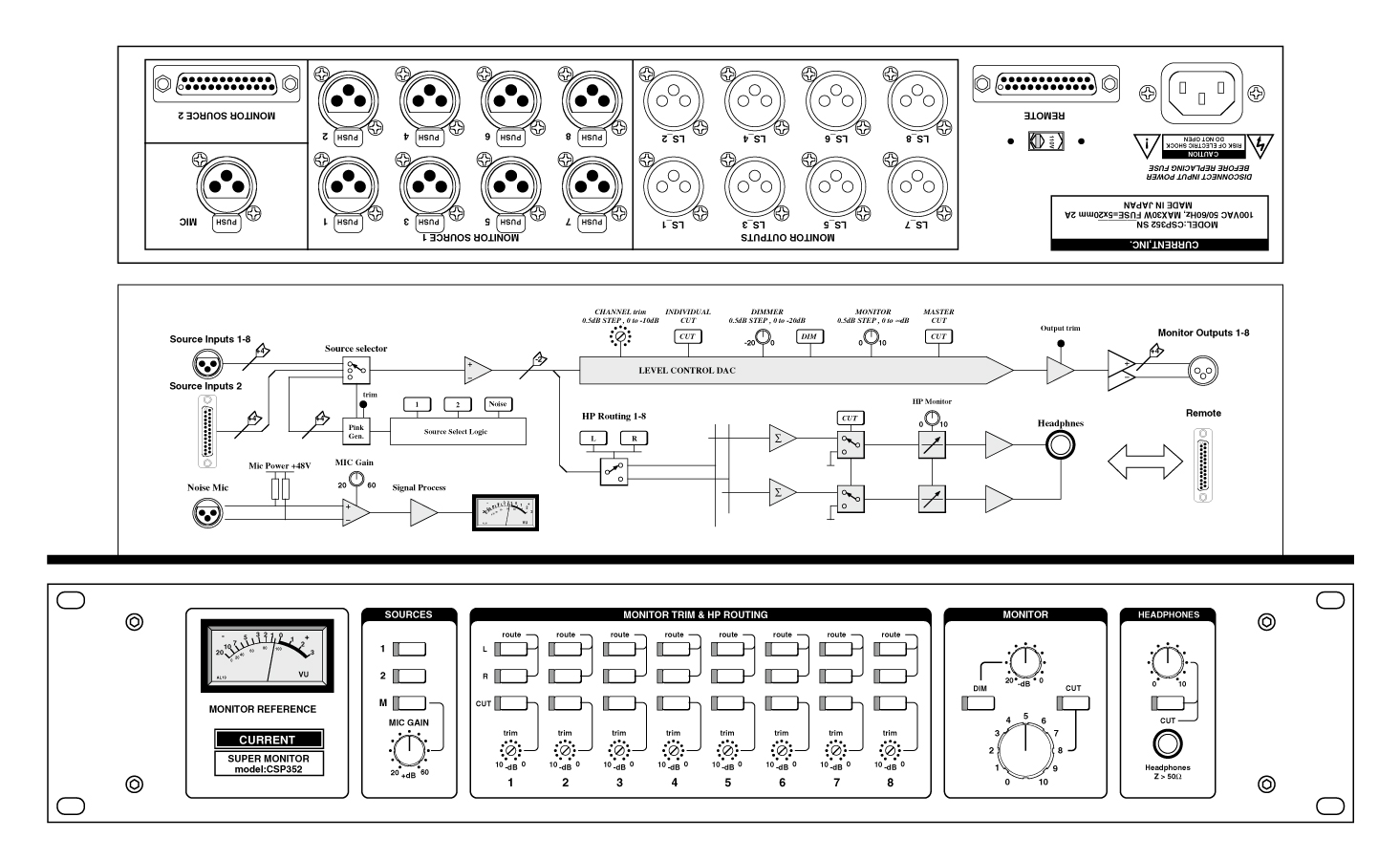

 CSP352はDVD、DSDの広帯域に対応した8ch仕様のモニターユニットです。最高級のパーツ、シンプルな構成により、色づけの全くない超高性能なリアルアコースティックモニターを実現しました。デジタルコントロール方式の専用チップの採用により、正確な0.5dBステップアッテネーションと高SN、低歪、広ダイナミックレンジを実現しました。

◆モニター
 1〜8のモニタートリムは、0.5dBステップで0〜−10dBの範囲で正確に設定できます。また、各CHを独立でCUTすることもできます。モニターレベルは1〜8を連動誤差なくコントロールできます。DIMレベルは0〜−20dBの設定が可能です。モニターソースコネクタにはXLRとDSUB25の2系統を備えています。

◆ヘッドフォン
 モニターソース1〜8はそれぞれを独立でL、Rのヘッドフォンモニターバスへルーティングすることができます。両方ONにした場合にはモノミックスされレベルは3dB下がります。

◆ピンクノイズ
 モニターレベルの調整用にピンクノイズジェネレータとマイクアンプ及びレベル確認用のVUメーターを備えています。

◆リモート
 モニターのCUTスイッチ、モニター、DIMレベルは外部からパラレルでコントロール可能です。

■ 仕 様
•MONITOR INPUTS 1: 8, XLR3-F
•MONITOR INPUTS 2: 8, Dsub25-F(#4-40)
•ALL INPUTS IMPEDANCE : 24kΩ, REF=+4dBu MAX=+24dBu
•ALL OUTPUTS IMPEDANCE: 50Ω, REF=+4dBu MAX=+24dBu
•MONITOR TRIM: 0 ~ -10dB
•MONITOR ATT: 0.5dB STEP 0 ~ -95.5dB ~ ∞
•DIM ATT: 0.5dB STEP 0 ~ -20dB
•FREQUENCY RESPONSE: 20~100kHz ±0.1dB
•HP MONITOR: STEREO, > 50Ω, 500mW
•NOISE OUTPUT: PINK NOISE
•MIC INPUT: 1.4kΩ, +20~+60dB
•THD: < 0.01% at 1kHz, REF LEVEL (20~20kHz unweighted)
•NOISE: < -90dBu (20~20kHz unweighted)
•REMOTE CONNECTOR: 8, Dsub25-F(#4-40)
•MAINS: 100-240VAC 50/60Hz, MAX 50W
•DIMENSIONS: 482Wx88Hx302D, 5kg

   CSP352 “SOURCE INPUTS 2″ D25-F(#4-40)
01 SOURCE 1 +         14 SOURCE 1 -
02 SOURCE 1 GND       15 SOURCE 2 +
03 SOURCE 2 –         16 SOURCE 2 GND
04 SOURCE 3 +         17 SOURCE 3 -
05 SOURCE 3 GND       18 SOURCE 4 +
06 SOURCE 4 –         19 SOURCE 4 GND
07 SOURCE 5 +         20 SOURCE 5 -
08 SOURCE 5 GND       21 SOURCE 6 +
09 SOURCE 6 –         22 SOURCE 6 GND
10 SOURCE 7 +         23 SOURCE 7 -
11 SOURCE 7 GND       24 SOURCE 8 +
12 SOURCE 8 –         25 SOURCE 8 GND
13
   CSP352 "REMOTE" D25-F(#4-40)
01 CUT SW 1           14 CUT SW 2
02 CUT SW 3           15 CUT SW 4
03 CUT SW 5           16 CUT SW 6
04 CUT SW 7           17 CUT SW 8
05 CUT SW             18 DIM SW
06 MASTER CV          19 DIM CV
07 MAS CCW CV         20 DIM CCW CV
08 +15V               21 +15V
09 GND                22 GND
10 -15V               23 -15V
11 +5V                24 +5V
12 +5V-0              25 +5V-0
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP352 8chモニタリングシステム、19”2U ¥960,000
