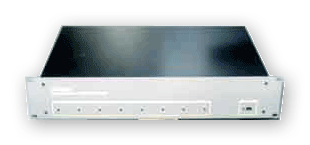

CSP380

8:1 Stereo Audio Switcher

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●８ステレオオーディオスイッチャー
●ローノイズ、高音質
●リモートコントロール
●多重押しでミックスもＯＫ
●ソースセレクターとして最適
●１９インチ２Ｕ

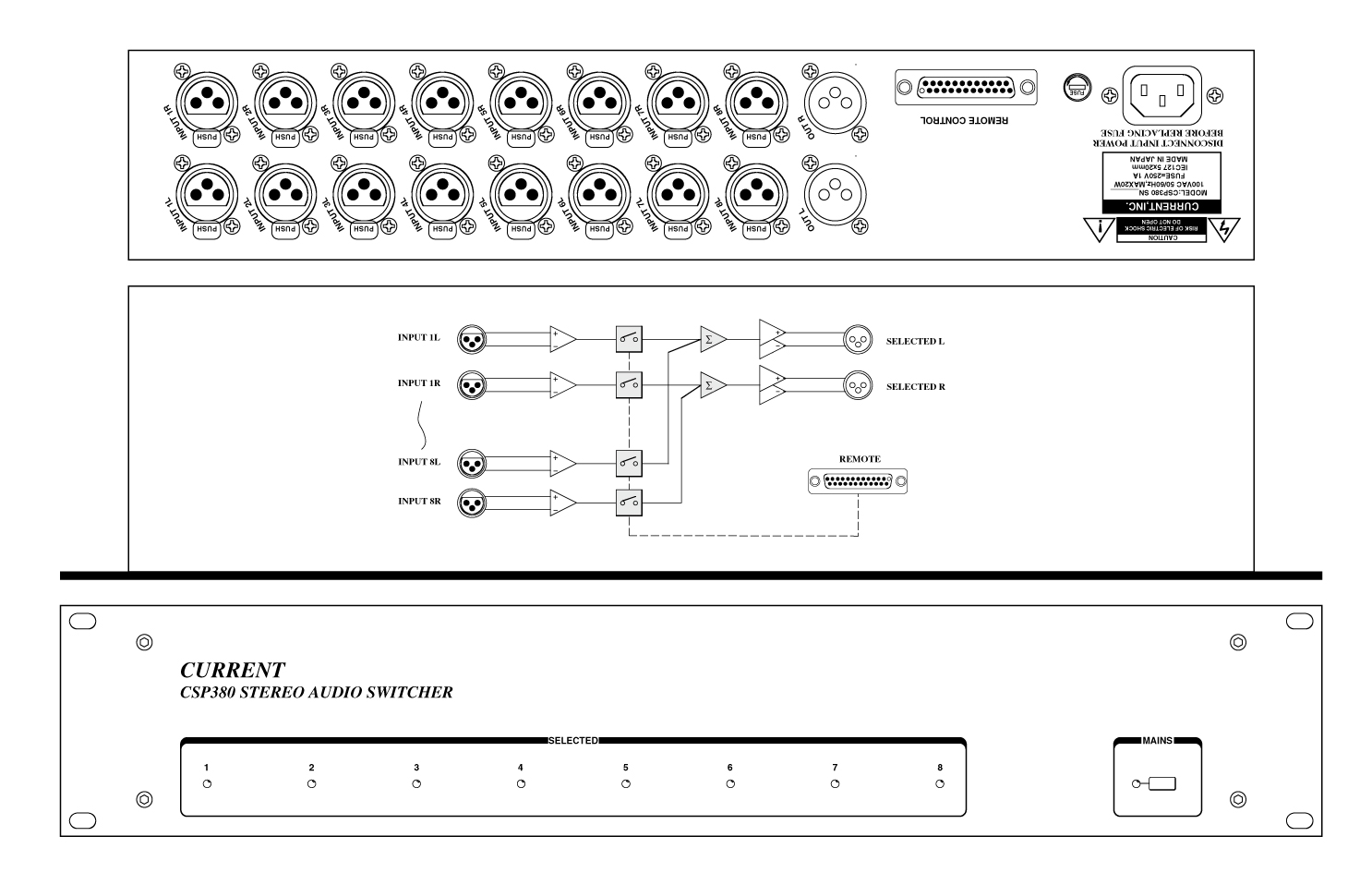

　ＣＳＰ３８０は入出力にＸＬＲコネクターを備えた８ステレオのオーディオスイッチャーで、リモートコントロールにより、任意のチャンネルを選択またはミックスして出力することができます。

◆コントロール
　コントロールパネルのスイッチングロジックは、モードセレクトをすることなく、２つのセレクトモードを選べます。ひとつは、単独でボタンを押せばそのチャンネルが選ばれ、もうひとつのモードは、任意のボタンを押しながら他のボタンを押すと、複数のチャンネルを選ぶことができます。複数選択のモードは、同時に複数のボタンを押すだけでも選択できます。

◆リモート
　ＣＳＰ３８０のリモートコントロールは非常に単純で、モーメンタリータイプのスイッチをスイッチコモン、ランプコモン方式で接続するだけです。

◆その他
　フロントパネルにスイッチを取り付けたＣＳＰ３８０−１も選択できます。また、リモートコントローラーには、ボーカルスイッチャーＶＳＳ８０またはＶＳＳ８００のコントローラーも接続可能です。また、コントロールパネルは任意の仕様での製作もできますのでお問い合わせ下さい。

■ 仕　様
•INPUTS: STEREO 8, BALANCED, 10kΩ, XLR3-F
REFERENCE LEVEL=+4dBu, MAX +24dBu
•SELECTED OUTPUTS: BALANCED 50Ω, XLR3-M
REFERENCE LEVEL=+4dBu, MAX +24dBu
•REMOTE CONTROL: CHANNEL SELECT
CONNECTOR: D25-F (#4-40)
•FREQUENCY RESPONSE:20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 20W(MAX)
•DIMENSIONS: 482Wx88Hx303D 5kg

        CSP380 “Remote” D25-F(#4-40)
 1 0V SWITCHES COMMON       14 +5V LAMPS COMMON
 2 S1 SELECT SWITCH 1       15 B1 SELECT TALLY 1
 3 S2 SELECT SWITCH 2       16 B2 SELECT TALLY 2
 4 S3 SELECT SWITCH 3       17 B3 SELECT TALLY 3
 5 S4 SELECT SWITCH 4       18 B4 SELECT TALLY 4
 6 S5 SELECT SWITCH 5       19 B5 SELECT TALLY 5
 7 S6 SELECT SWITCH 6       20 B6 SELECT TALLY 6
 8 S7 SELECT SWITCH 7       21 B7 SELECT TALLY 7
 9 S8 SELECT SWITCH 8       22 B8 SELECT TALLY 8
10 SM MASTER CUT SWITCH     23 BM MASTER CUT TALLY
11                          24
12                          25
13
