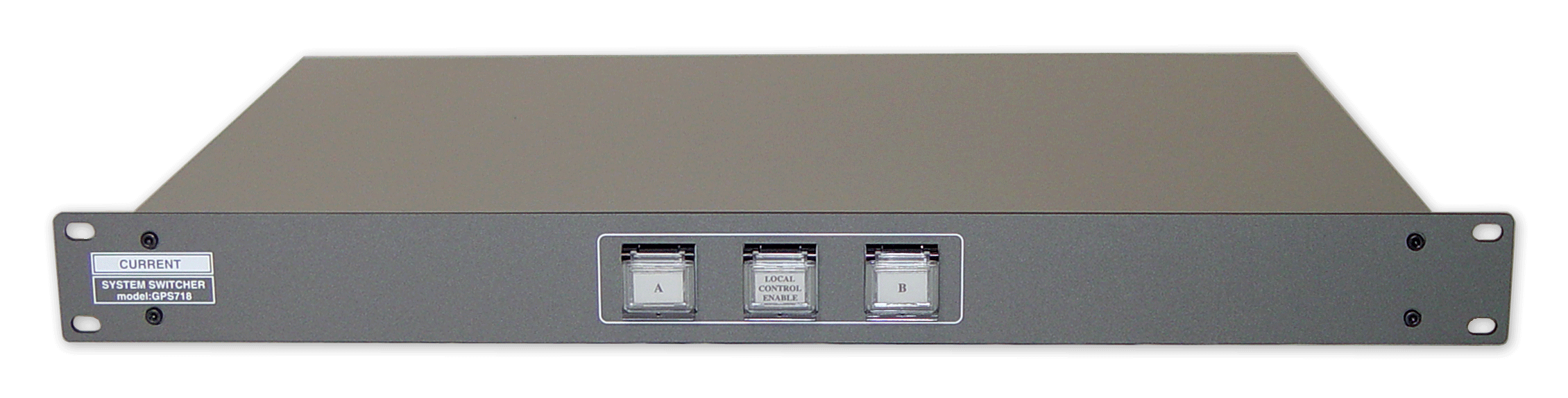

GPS718

2:1 System Switcher

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●2:1システムスイッチャー
●バランス16ch、アンバランス4ch
●アナログオーディオ、デジタルオーディオ対応
●コンポジットビデオ対応
●リモート制御可
●チェンジオーバーまたはモーメンタリー
●19インチ1U

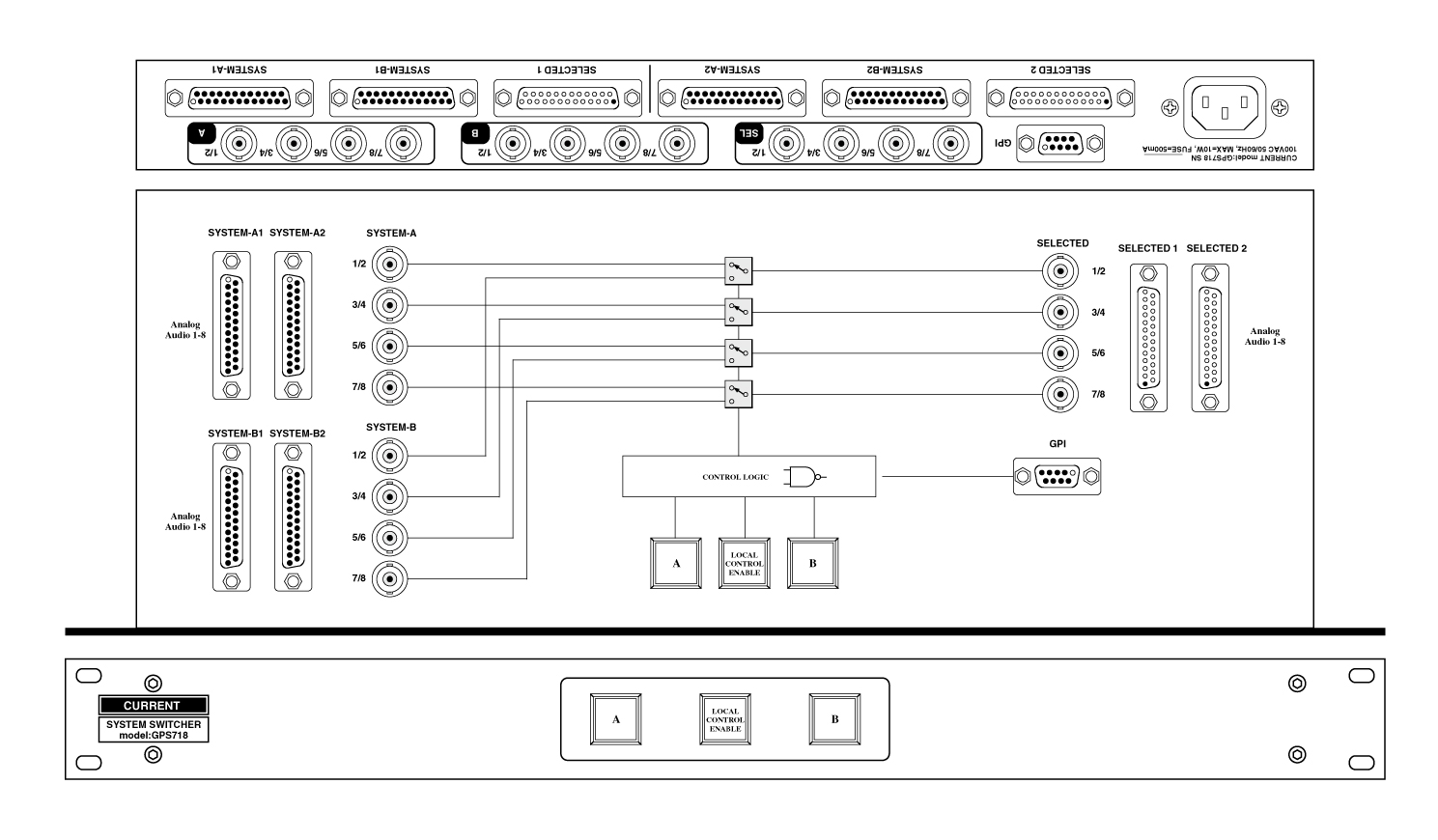

 GPS718はDsub25コネクタでの8chバランス信号2系統とBNCコネクタでの4chアンバランス信号を切り換え可能な2:1システムスイッチャーです。切り換え素子にはリレーを使用していますので接続を逆にすることで1:2として使用することもできます。

◆スイッチング
 GPS718の信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。

◆対応信号
 Dsub25コネクタはバランス仕様のアナログオーディオ、デジタルオーディオ及び各種制御信号等に対応します。BNCコネクタはアナログオーディオ、デジタルオーディオ、ワードクロック、コンポジットビデオ等に使用できます。

◆コントロール
 GPS718のコントロールはフロントパネルのスイッチまたはリヤパネルのGPIコネクタ経由で行います。フロントパネルのスイッチは誤操作防止のためENABLEボタンを押しながら操作します。また、電源断及び電源投入時には”A”が選択されます。

◆リモートモード
 ワンショットコマンドでAとBが跳ね返る動作のチェンジオーバーモードとコマンドが入力されている間だけBに切り替わるステイタスモードがあります。ALTコマンドはrev4以上で有効です。タリー(LP)はいずれのモードでも現在の選択状態を出力します。

◆その他
 また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕 様
•BALANCED INPUTS A1, A2, B1, B2: Dsub25-F (#4-40)
•BALANCED SELECTED 1, 2: Dsub25-M (#4-40)
•UNBALANCED INPUTS A1-4, B1-4: BNC
•UNBALANCED SELECTED 1-4: BNC
•CONTROL: FRONT PANEL, GPI, (Dsub9-F #4-40)
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

 GPS718 "SYSTEM A/B" D25-F(#4-40)
 1 CH-1 HOT     14 CH-1 COLD
 2 CH-1 GND     15 CH-2 HOT
 3 CH-2 COLD    16 CH-2 GND
 4 CH-3 HOT     17 CH-3 COLD
 5 CH-3 GND     18 CH-4 HOT
 6 CH-4 COLD    19 CH-4 GND
 7 CH-5 HOT     20 CH-5 COLD
 8 CH-5 GND     21 CH-6 HOT
 9 CH-6 COLD    22 CH-6 GND
10 CH-7 HOT     23 CH-7 COLD
11 CH-7 GND     24 CH-8 HOT
12 CH-8 COLD    25 CH-8 GND
13
 GPS718 "SELECTED" D25-M(#4-40)
 1 CH-1 HOT     14 CH-1 COLD
 2 CH-1 GND     15 CH-2 HOT
 3 CH-2 COLD    16 CH-2 GND
 4 CH-3 HOT     17 CH-3 COLD
 5 CH-3 GND     18 CH-4 HOT
 6 CH-4 COLD    19 CH-4 GND
 7 CH-5 HOT     20 CH-5 COLD
 8 CH-5 GND     21 CH-6 HOT
 9 CH-6 COLD    22 CH-6 GND
10 CH-7 HOT     23 CH-7 COLD
11 CH-7 GND     24 CH-8 HOT
12 CH-8 COLD    25 CH-8 GND
13
 GPS718/GPS718-1 "GPI" D9-F(#4-40)
 1 SWITCH COM 0V        6 LAMP COM +5V
 2 SWITCH 1 (select A)  7 TALLY 1 (select A)
 3 SWITCH 2 (GPS718-1)  8 SELECT TALLY 2 (GPS718-1)
 4 SWITCH 3 (select B)  9 TALLY 3 (select B)
 5 ALT_ (≥ rev4)

• Order Information

御注文型番 備考 価格(+TAX)
GPS718 オーディオ、BNC、19”1U ¥560,000
