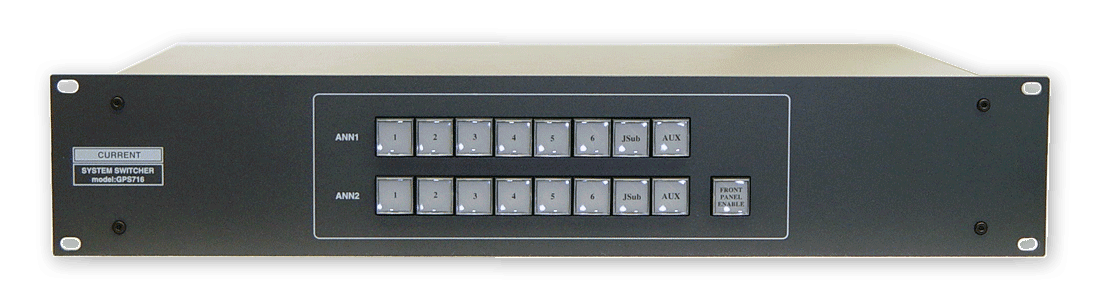

GPS716

SYSTEM SWITCHER 8:2

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8:2システムスイッチャー
●TB、CUE、オーディオ4ch、ビデオ2ch
●アナログオーディオ、デジタルオーディオ対応
●カフシステムのスイッチに最適
●リモート制御可
●19インチ2U

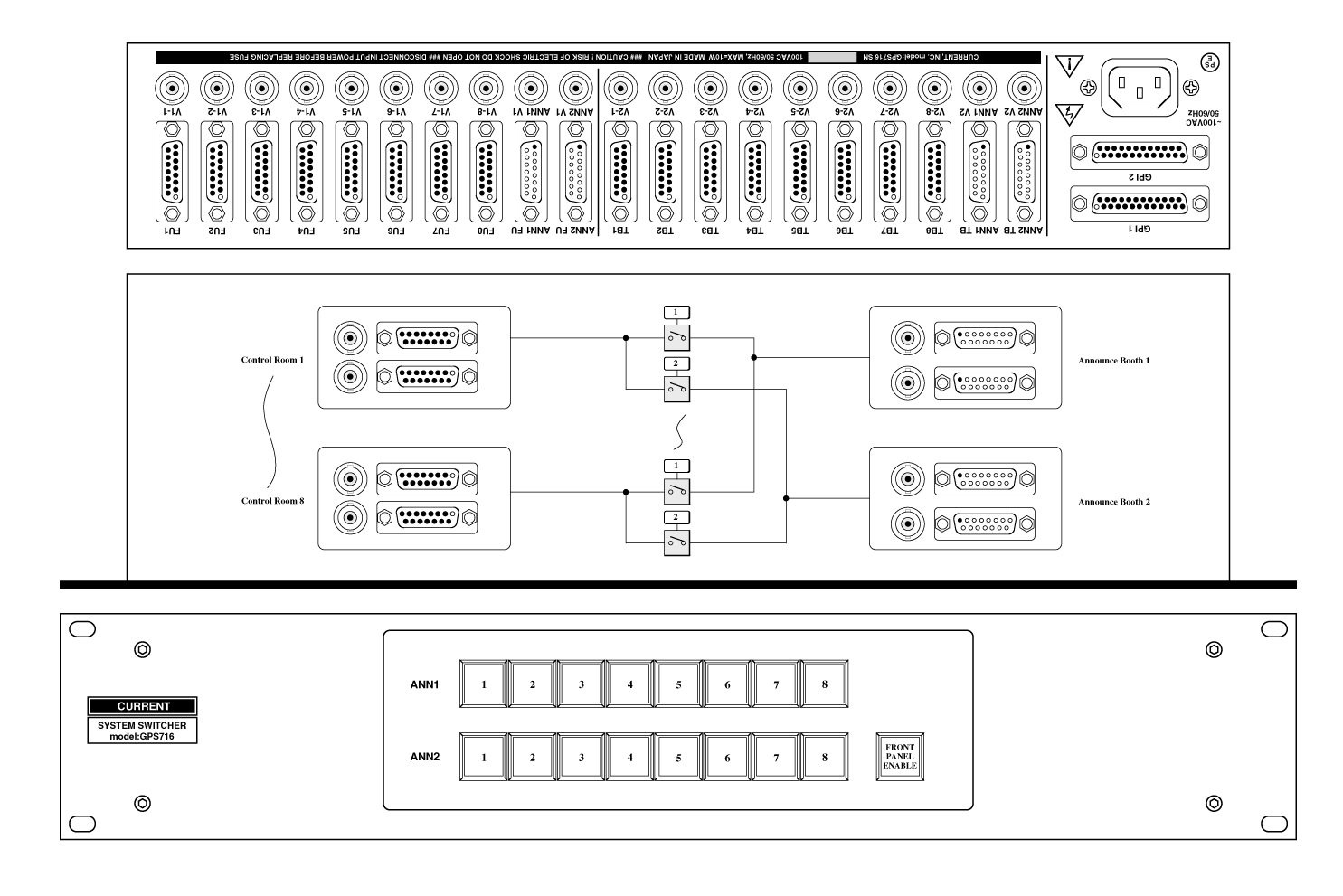

 GPS716は8:2システムスイッチャーです。8つのコントロールルームで2つのアナウンスブースを共有する用途に最適です。TBボックス、オーディオ4ch、コンポジットビデオ2chのスイッチが可能です。

◆スイッチング
 GPS716の信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。選択ロジックは先取り優先で、あるブースが他の部屋(コントロールルーム)で選ばれている間は、その部屋が選択を解除しなければ自分は選ぶことができません。このロジックにより他で使用中に間違って切り換えてしまう事故を防ぎます。

◆対応信号
 Dsub15コネクタはバランス仕様のアナログオーディオ、デジタルオーディオ及び各種制御信号等に対応します。BNCコネクタはアナログオーディオ、デジタルオーディオ、ワードクロック、コンポジットビデオ等に使用できます。

◆ターミネーション
 選択されていないシステムのDsub15ポートは約10KΩがホットとコールド間に負荷されます。同様にBNCポートは75Ωが負荷されます。

◆コントロール
 GPS716のコントロールはフロントパネル、TBボックスまたはリヤパネルのGPIコネクタ経由で行います。また、電源断時には全選択が解除されます。

◆その他

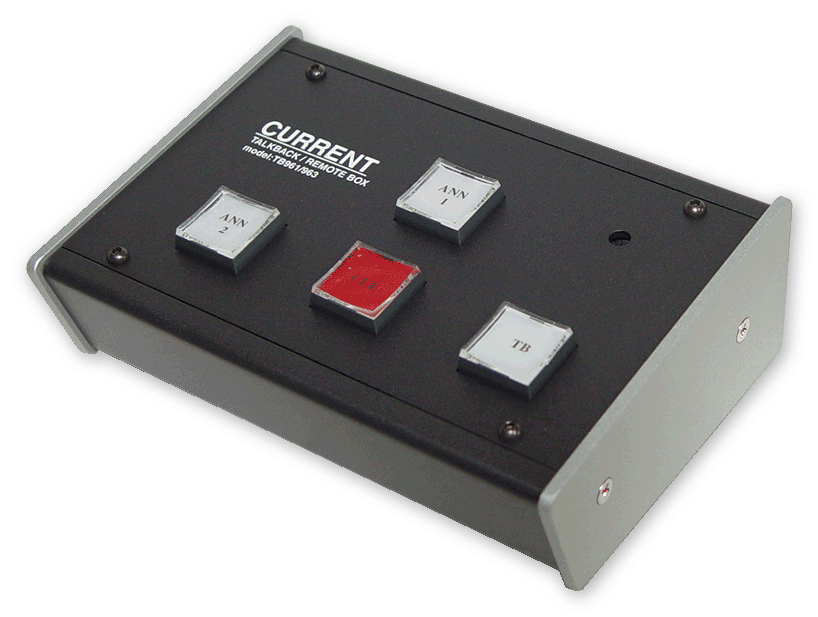

 GPS716でのシステム構成にはカフユニットAF224、TBボックスTB961−21が最適です。

■ 仕 様
•FU INPUTS 1-8: Balanced 4ch, Dsub15-F (#4-40)
•FU SELECTED: Dsub15-M (#4-40)
•TB INPUTS 1-8: TB-BOX, Dsub15-F (#4-40)
•TB SELECTED: Dsub15-M (#4-40)
•CONTROL: FRONT PANEL, TB BOX, GPI 1/2 (Dsub25-F #4-40)
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx88Hx303D5kg

       "FU 1-8" D15-F(#4-40)
 1 CH-1+ CH-1 HOT             9 CH-1- CH-1 COLD
 2 CH-1G CH-1 GND            10 CH-2+ CH-2 HOT
 3 CH-2- CH-2 COLD           11 CH-2G CH-2 GND
 4 CH-3+ CH-3 HOT            12 CH-3- CH-3 COLD
 5 CH-3G CH-3 GND            13 CH-4+ CH-4 HOT
 6 CH-4- CH-4 COLD           14 CH-4G CH-4 GND
 7                           15
 8
       "FU A/B Selected" D15-M(#4-40)
 1 CH-1+ CH-1 HOT             9 CH-1- CH-1 COLD
 2 CH-1G CH-1 GND            10 CH-2+ CH-2 HOT
 3 CH-2- CH-2 COLD           11 CH-2G CH-2 GND
 4 CH-3+ CH-3 HOT            12 CH-3- CH-3 COLD
 5 CH-3G CH-3 GND            13 CH-4+ CH-4 HOT
 6 CH-4- CH-4 COLD           14 CH-4G CH-4 GND
 7                           15
 8
      "TB 1-8" D15-F(#4-40)
 1                            9
 2 224 LAMPS COM "AF224"     10 244 SWITCHES COM "AF224"
 3 TB SWITCH                 11 TB LAMP
 4 CUE SWITCH                12 CUE LAMP
 5                           13
 6                           14
 7 MIC POWER +5V             15 TB MIC SIGNAL
 8 TB MIC GND
      "TB A/B Selected" D15-M(#4-40)
 1 716 LAMPS COM "GPS716"    9 716 SWITCHES COMMON "GPS716"
 2 224 LAMPS COMMON "AF224" 10 244 SWITCHES COMMON "AF224"
 3 TB SWITCH                11 TB LAMP
 4 CUE SWITCH               12 CUE LAMP
 5 ANN1 SELECT SWITCH       13 ANN1 SELECT LAMP
 6 ANN2 SELECT SWITCH       14 ANN2 SELECT LAMP
 7 MIC POWER +5V            15 TB MIC SIGNAL
 8 TB MIC GND
GPS716 "GPS 1/2" D25-F(#4-40)
 1 SWITCHES COMMON 0V       14 LAMPS COMMON +5V
 2 SWITCH A/B 1             15 TALLY A/B 1
 3 SWITCH A/B 2             16 TALLY A/B 2
 4 SWITCH A/B 3             17 TALLY A/B 3
 5 SWITCH A/B 4             18 TALLY A/B 4
 6 SWITCH A/B 5             19 TALLY A/B 5
 7 SWITCH A/B 6             20 TALLY A/B 6
 8 SWITCH 7 Lo              21 TALLY A/B 7
 9 SWITCH A/B 8             22 TALLY A/B 8
10                          23
11                          24
12                          25
13

• Order Information

御注文型番 備考 価格(+TAX)
GPS716 オーディオ、BNC、システムスイッチャー、19”2U ¥960,000
TB961-21 GPS716 TBボックス ¥72,000
AF224 カフ、タッチスイッチ、フェーダ、HP、EP、SP,CUE ¥298,000
AF224T オールインワン、タッチ、フェーダー、モニター、マイクアンプ ¥398,000
