GPS706

3:1 System Switcher

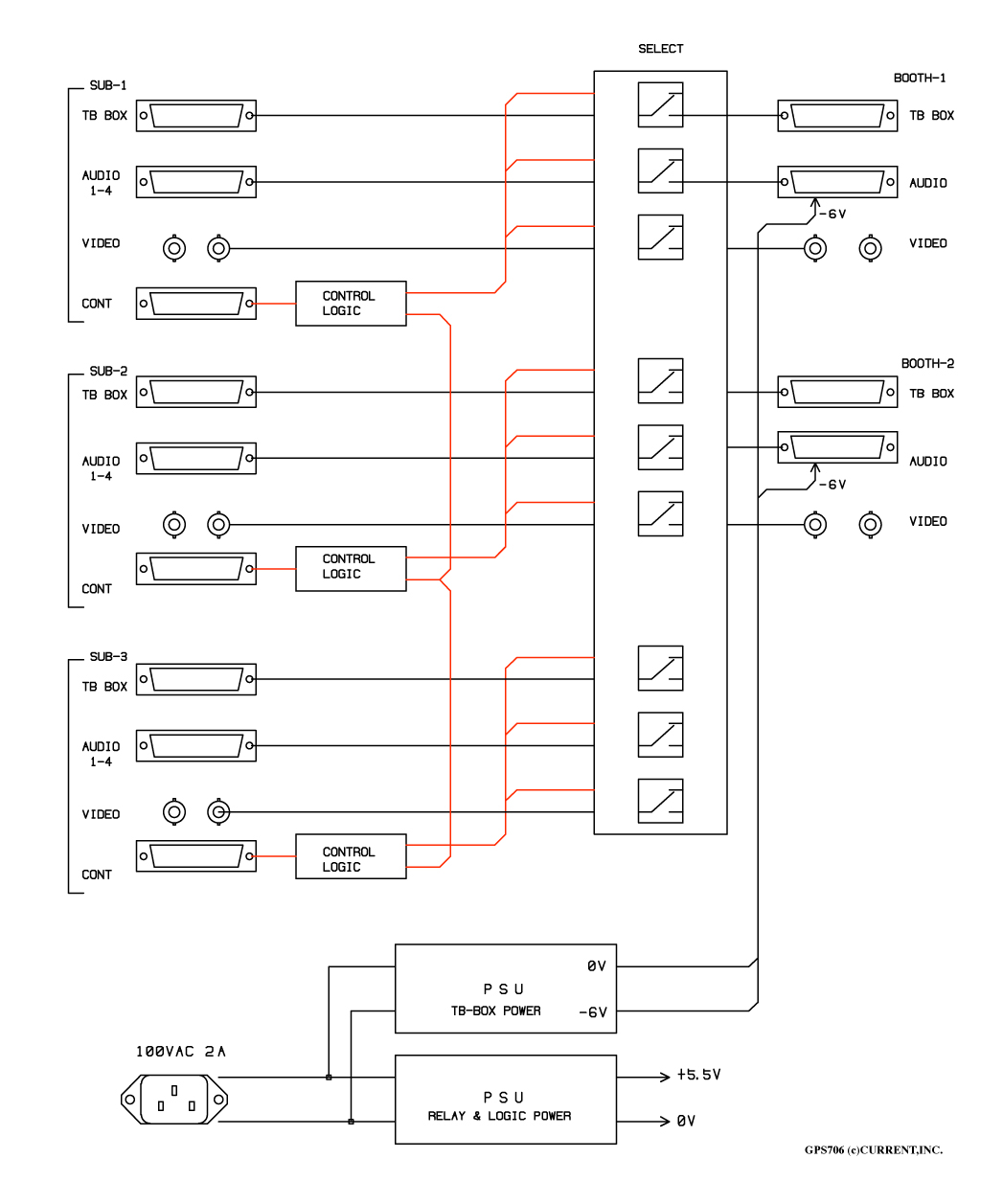

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●3:2のシステムスイッチャー
●オーディオ8ch切換
●ビデオ2ch切換
●25ピンの制御切換またはオーディオ切換
●19インチ3U

 GPS706は3つのコントロールルームで、2つのブースを共用するためのシステムスイッチャーで、8系統のオーディオ、2系統のビデオ、25ピン制御またはオーディオ8chの切換が可能です。

◆スイッチング
 GPS706の信号切換はリレーによる全ピン切換ですので接続する機種及び信号を選びません。また、スイッチングによるノイズもなく、シグナルロスもほとんど無視できます。

◆コントロール
 GPS706の切換コントロールは、外部のスイッチパネル等からリモートコントロールで行うのが標準仕様ですが、オプションで本体フロントパネルにスイッチを取り付けることも出来ます。

◆排他処理
 GPS706は先取り優先で、あるブースが他の部屋で選ばれている間は、その部屋が選択を解除しなければ自分は選ぶことが出来ません。各部屋へのリモートコネクターには自分自身のスイッチとタリー及び、他の2つが選んでいる場合のタリーを出力しています。

◆その他
 異なる仕様のシステムスイッチャーにもお応えしますのでお問い合わせください。

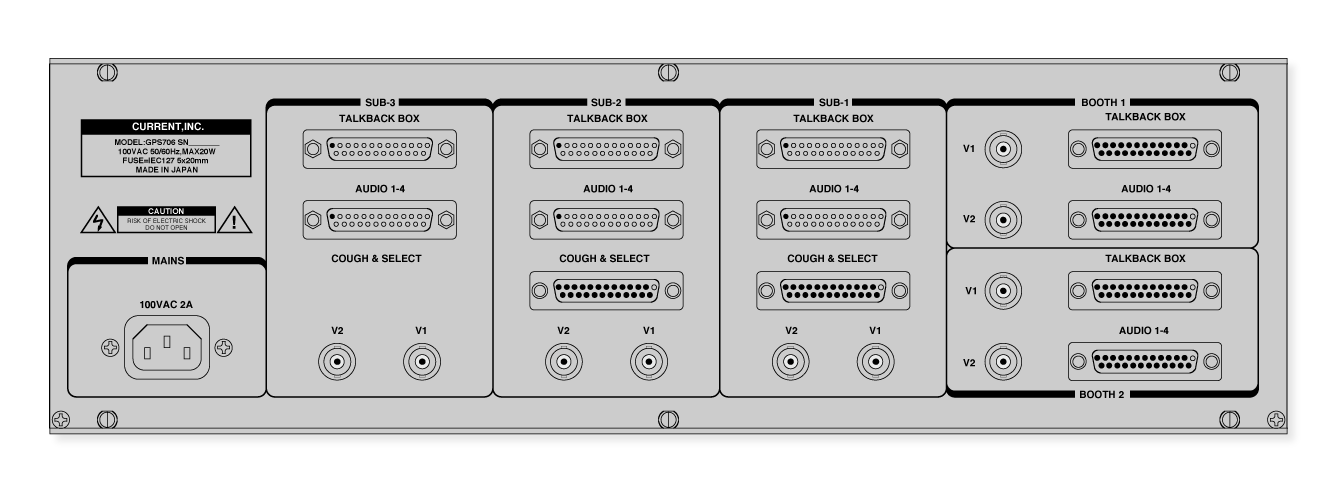

■ 仕 様
•BOOTH 1,2 AUDIO: Dsub25-F(#4-40)
•BOOTH 1,2 CONT/AUDIO: Dsub25-F(#4-40)
•BOOTH 1,2 VIDEO: BNC 75Ω x2
•CONTROL ROOM AUDIO: Dsub25-M(#4-40)
•CONTROL ROOM CONT/AUDIO: Dsub25-M(#4-40)
•CONTROL ROOM VIDEO: BNC 75Ω x2
•CONTROL ROOM 1,2,3 REMOTE: Dsub25-F(#4-40)
•CONTROL REMOTE TALLY: COMMON=+5VDC
•MAINS: 100VAC 50/60Hz, MAX=50W
•DIMENSIONS: 483Wx132.5Hx350D, 8kg

   GPS706 “BOOTH AUDIO 1-4” D25-F
 1 AUDIO 1 +               14 AUDIO 1 -
 2 AUDIO 1 GND             15 AUDIO 2 +
 3 AUDIO 2 -               16 AUDIO 2 GND
 4 AUDIO 3 +               17 AUDIO 3 -
 5 AUDIO 3 GND             18 AUDIO 4 +
 6 AUDIO 4 -               19 AUDIO 4 GND
 7                         20
 8                         21
 9                         22
10                         23
11                         24
12                         25
13
   GPS706 “SUB1-3 TALKBACK BOX” D25-M
 1 MONITOR 1L +            14 MONITOR 1L -
 2 MONITOR 1R +            15 MONITOR 1R -
 3 MONITOR 2L +            16 MONITOR 2L -
 4 MONITOR 2R +            17 MONITOR 2R -
 5 COUGH FADER CONTACT 1A  18 COUGH FADER CONTACT 1B
 6 COUGH FADER CONTACT 2A  19 COUGH FADER CONTACT 2B
 7 TALKBACK SEND +         20 TALKBACK SEND -
 8 TALKBACK RETURN +       21 TALKBACK RETURN -
 9                         22
10 TB SEND LAMP            23 CCALL LAMP
11 CCALL SWITCH            24 TB RETURN SWITCH
12                         25
13 GND
   GPS706 “BOOTH TALKBACK BOX” D25-F
 1 1L+ MONITOR 1L +        14 1L- MONITOR 1L -
 2 1R+ MONITOR 1R +        15 1R- MONITOR 1R -
 3 2L+ MONITOR 2L +        16 2L- MONITOR 2L -
 4 2R+ MONITOR 2R +        17 2R- MONITOR 2R -
 5 COUGH FADER CONTACT 1A  18 COUGH FADER CONTACT 1B
 6 COUGH FADER CONTACT 2A  19 COUGH FADER CONTACT 2B
 7 TALKBACK SEND +         20 TALKBACK SEND -
 8 TALKBACK RETURN +       21 TALKBACK RETURN -
 9                         22
10 END-B TB SEND LAMP      23 -B CALL LAMP
11 -S CALL SWITCH          24 ET-S TB RETURN SWITCH
12                         25
13 GND
   GPS706 “SUB COUGH & SELECT 1-3” D25-F
 1 SWITCHES COMMON         14 LAMPS COMMON
 2 SELECT BOOTH-1 SWITCH   15 SELECT BOOTH-1 TALLY
 3 SELECT BOOTH-2 SWITCH   16 SELECT BOOTH-2 TALLY
 4 SELECT BOOTH-1 SWITCH   17 SELECT BOOTH-1 TALLY
 5 SELECT BOOTH-2 SWITCH   18 SELECT BOOTH-2 TALLY
 6 SELECT BOOTH-1 SWITCH   19 SELECT BOOTH-1 TALLY
 7 SELECT BOOTH-2 SWITCH   20 SELECT BOOTH-2 TALLY
 8                         21
 9                         22
10                         23
11                         24
12                         25
13
   GPS706 “SUB AUDIO 1-4” D25-M
 1 AUDIO 1 +               14 AUDIO 1 -
 2 AUDIO 1 GND             15 AUDIO 2 +
 3 AUDIO 2 -               16 AUDIO 2 GND
 4 AUDIO 3 +               17 AUDIO 3 -
 5 AUDIO 3 GND             18 AUDIO 4 +
 6 AUDIO 4 -               19 AUDIO 4 GND
 7                         20
 8                         21
 9                         22
10                         23
11                         24
12                         25
13

• Order Information

御注文型番 備考 価格(+TAX)
GPS706 3:1、ブースセレクタ 19”3U ¥720,000
