GPS705

3:1 System Switcher

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●3:1の9Pリモート切換
●3:1のタイムコード切換
●3:1のコンポジットビデオ切換
●リモートコントロール
●19インチ3U

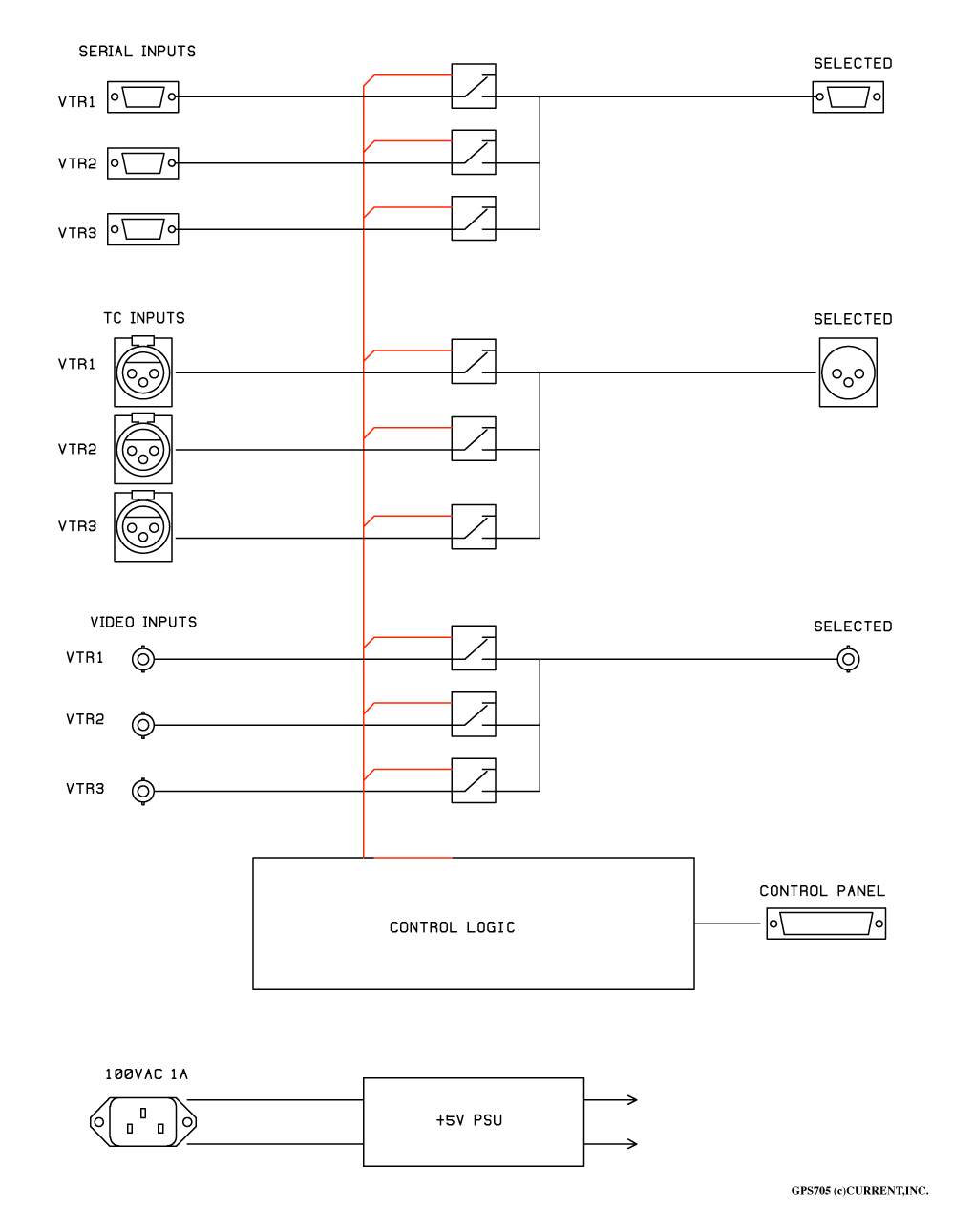

 GPS705は3台のVTRを切り換えて使用するためのシステムスイッチャーで、9Pリモート、LTC、ビデオの切換が可能です。

◆スイッチング
 GPS705の信号切換はリレーによる全ピン切換ですので接続する機種及び信号を選びません。また、スイッチングによるノイズもなく、シグナルロスもほとんど無視できます。

◆コントロール
 GPS705の切換コントロールは、外部のスイッチパネル等からリモートコントロールで行うのが標準仕様ですが、オプションで本体フロントパネルにスイッチを取り付けることも出来ます。

◆その他
 異なる仕様のシステムスイッチャーにもお応えしますのでお問い合わせください。

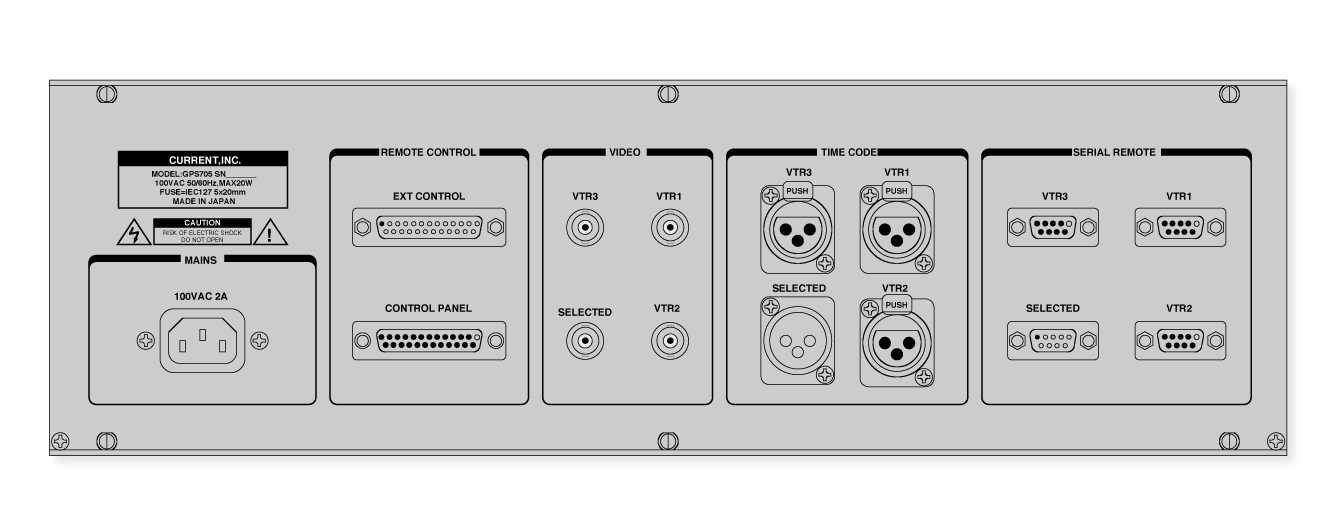

■ 仕 様
•9P REMOTE INPUT: Dsub9-F(#4-40) x3
•9P REMOTE SELECTED: Dsub9-M(#4-40)
•TC INPUT: XLR3-F x3
•TC SELECTED: XLR3-M
•VIDEO INPUT: BNC 75Ω x3
•VIDEO SELECTED: BNC 75Ω
•REMOTE CONTROL: Dsub25-F(#4-40)
•CONTROL PANEL: USER DEFINED
•MAINS: 100VAC 50/60Hz, MAX=30W
•DIMENSIONS: 483Wx132.5Hx350D、7kg

  GPS705 "Control Panel " Dsub25-F(#4-40)
 1 SWITCHES COMMON 0V    14 LAMPS COMMON +5V
 2 SELECT SWITCH 1       15 SELECT TALLY 1
 3 SELECT SWITCH 2       16 SELECT TALLY 2
 4 SELECT SWITCH 3       17 SELECT TALLY 3
 5                       18
 6                       19
 7                       20
 8                       21
 9                       22
10                       23
11                       24
12                       25
13
  GPS705 "Serial Port" VTR1-3:D9-F, Selected:D9-M (#4-40)
 1 GND           2 GND
 3 TX-B          4 TX-A
 5 RX-A          6 RX-B
 7 GND           8 GND
 9 SPARE LINE

• Order Information

御注文型番 備考 価格(+TAX)
GPS705 3:1、ブースセレクタ 19”3U ¥640,000
