GPS708

2:3 VTR Switcher

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●２：３のシステムスイッチャー
●９Ｐリモート切換
●オーディオ８ｃｈ切換
●ビデオ切換
●タイムコード切換
●１９インチ３Ｕ

　ＧＰＳ７０８は２つのコントロールルームで、３台のＶＴＲを共用するためのシステムスイッチャーで、９Ｐリモート、８系統のオーディオ、１系統のビデオ、タイムコードの切換が可能です。

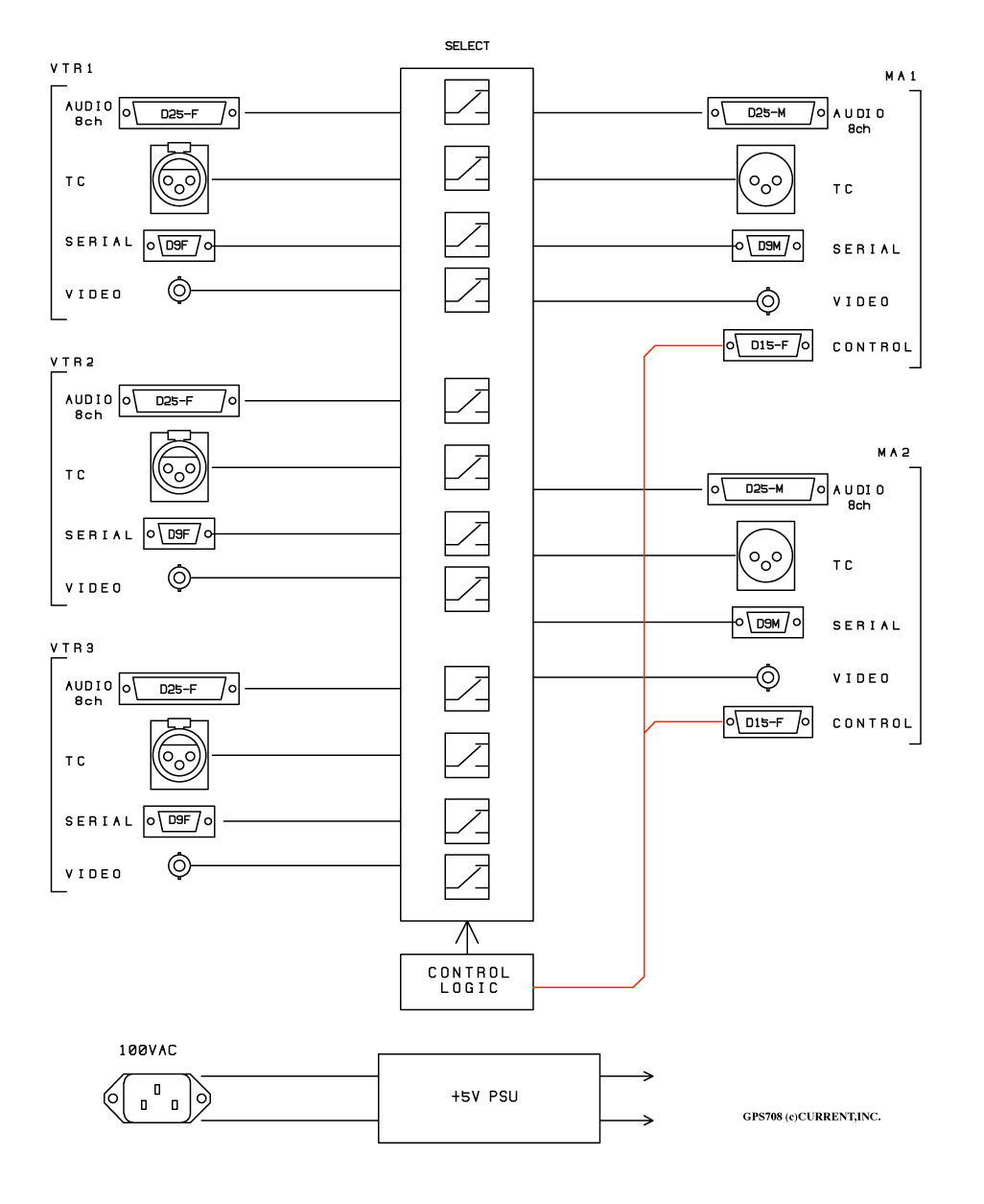

◆スイッチング
　ＧＰＳ７０８の信号切換はリレーによる全ピン切換ですので接続する機種及び信号を選びません。また、スイッチングによるノイズもなく、シグナルロスもほとんど無視できます。

◆コントロール
　ＧＰＳ７０８の切換コントロールは、外部のスイッチパネル等からリモートコントロールで行うのが標準仕様ですが、オプションで本体フロントパネルにスイッチを取り付けることも出来ます。

◆排他処理
　ＧＰＳ７０８は先取り優先で、片方の部屋で選ばれているＶＴＲは、その部屋が選択を解除しなければもう一方では選ぶことが出来ません。各部屋へのリモートコネクターには自分自身のスイッチとタリー及び、相手が選んでいる場合のタリーを出力しています。

◆その他
　異なる仕様のシステムスイッチャーにもお応えしますのでお問い合わせください。

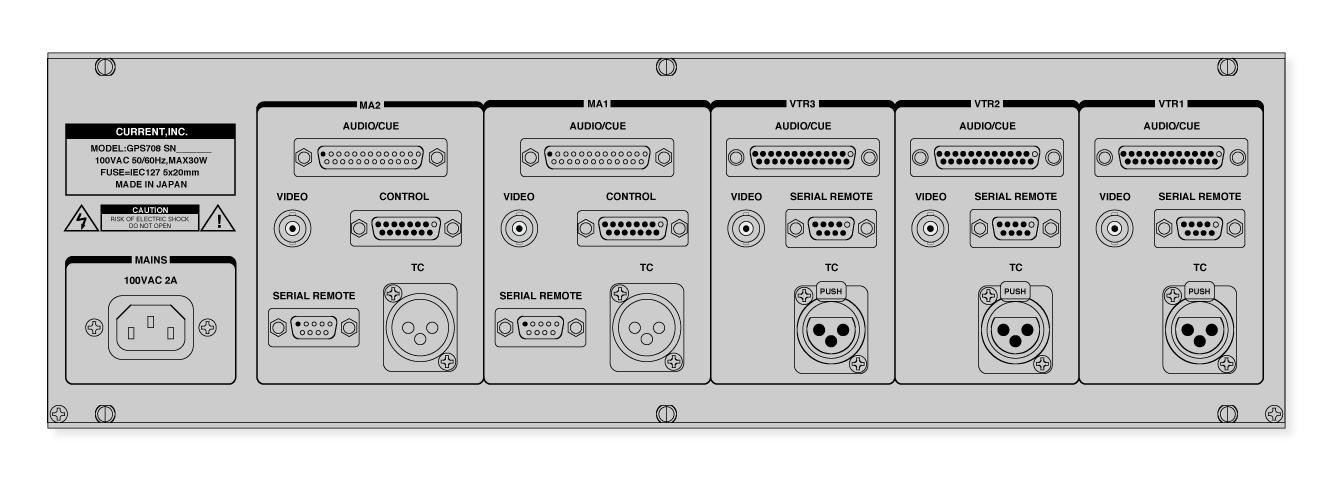

■ 仕　様
•VTR 1,2,3 AUDIO: Dsub25-F(#4-40)
•VTR 1,2,3 9P REMOTE: Dsub9-F(#4-40)
•VTR 1,2,3 VIDEO: BNC 75Ω
•VTR 1,2,3 TC: XLR3-F
•CONTROL ROOM AUDIO: Dsub25-M(#4-40)
•CONTROL ROOM 9P REMOTE: Dsub9-M(#4-40)
•CONTROL ROOM VIDEO: BNC 75Ω
•CONTROL ROOM TC: XLR3-M
•CONTROL ROOM REMOTE: Dsub25-F(#4-40)
•CONTROL REMOTE TALLY: COMMON=+5VDC
•MAINS:100VAC 50/60Hz, MAX=50W
•DIMENSIONS: 483Wx132.5Hx350D、8kg

   GPS708 “VTR 1-3 AUDIO/CUE" Dsub25-F(#4-40)
 1 AUDIO LINE 1 +                 14 AUDIO LINE 1 -
 2 AUDIO LINE 1 GND               15 AUDIO LINE 2 +
 3 AUDIO LINE 2 -                 16 AUDIO LINE 2 GND
 4 AUDIO LINE 3 +                 17 AUDIO LINE 3 -
 5 AUDIO LINE 3 GND               18 AUDIO LINE 4 +
 6 AUDIO LINE 4 -                 19 AUDIO LINE 4 GND
 7 AUDIO LINE 5 +                 20 AUDIO LINE 5 -
 8 AUDIO LINE 5 GND               21 AUDIO LINE 6 +
 9 AUDIO LINE 6 -                 22 AUDIO LINE 6 GND
10 AUDIO LINE 7 +                 23 AUDIO LINE 7 -
11 AUDIO LINE 7 GND               24 AUDIO LINE 8 +
12 AUDIO LINE 8 -                 25 AUDIO LINE 8 GND
13 No Connection

   GPS708 "VTR 1-3 Serial Remote" Dsub9-F(#4-40)
 1 GND          6 GND
 2 TX-B         7 TX-A
 3 RX-A         8 RX-B
 4 GND          9 GND
 5 SPARE LINE

   GPS708 “MA 1/2 AUDIO/CUE" Dsub25-M(#4-40)
 1 AUDIO LINE 1 +                 14 AUDIO LINE 1 -
 2 AUDIO LINE 1 GND               15 AUDIO LINE 2 +
 3 AUDIO LINE 2 -                 16 AUDIO LINE 2 GND
 4 AUDIO LINE 3 +                 17 AUDIO LINE 3 -
 5 AUDIO LINE 3 GND               18 AUDIO LINE 4 +
 6 AUDIO LINE 4 -                 19 AUDIO LINE 4 GND
 7 AUDIO LINE 5 +                 20 AUDIO LINE 5 -
 8 AUDIO LINE 5 GND               21 AUDIO LINE 6 +
 9 AUDIO LINE 6 -                 22 AUDIO LINE 6 GND
10 AUDIO LINE 7 +                 23 AUDIO LINE 7 -
11 AUDIO LINE 7 GND               24 AUDIO LINE 8 +
12 AUDIO LINE 8 -                 25 AUDIO LINE 8 GND
13 No Connection

   GPS708 "MA 1/2 Serial Remote" Dsub9-M(#4-40)
 1 GND           2 GND
 3 TX-B          4 TX-A
 5 RX-A          6 RX-B
 7 GND           8 GND
 9 SPARE LINE

   GPS708 "MA1/2 CONTROL" Dsub15-F(#4-40)
 1 SWITCHES COMMON                9 LAMPS COMMON
 2 VTR-1 SELECT SWITCH for MA-1  10 VTR-1 SELECTED TALLY for MA-1
 3 VTR-2 SELECT SWITCH for MA-1  11 VTR-2 SELECTED TALLY for MA-1
 4 VTR-3 SELECT SWITCH for MA-1  12 VTR-3 SELECTED TALLY for MA-1
 5 VTR-1 SELECT SWITCH for MA-2  13 VTR-1 SELECTED TALLY for MA-2
 6 VTR-2 SELECT SWITCH for MA-2  14 VTR-2 SELECTED TALLY for MA-2
 7 VTR-3 SELECT SWITCH for MA-2  15 VTR-3 SELECTED TALLY for MA-2
 8 No CONNECTION
