GPS715

8:1 9P Serial Switcher

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8:1の9Pリモート切り換え
●ローカル、リモートコントロール可
●スレイブリモート出力

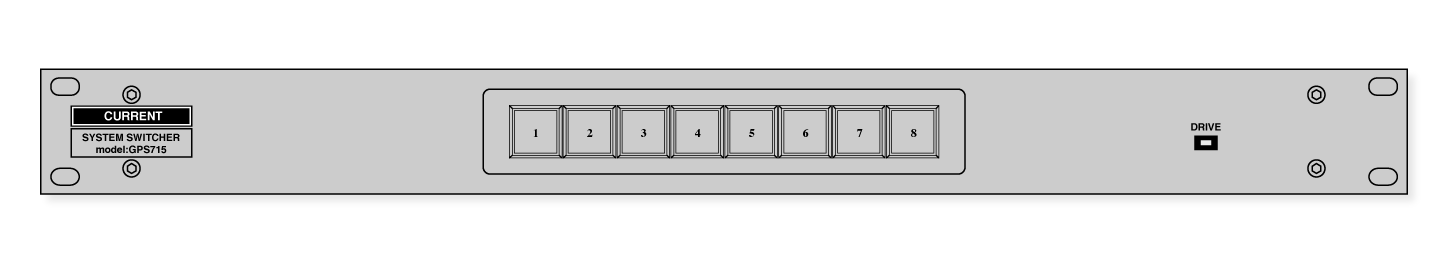

●19インチ1Uサイズ

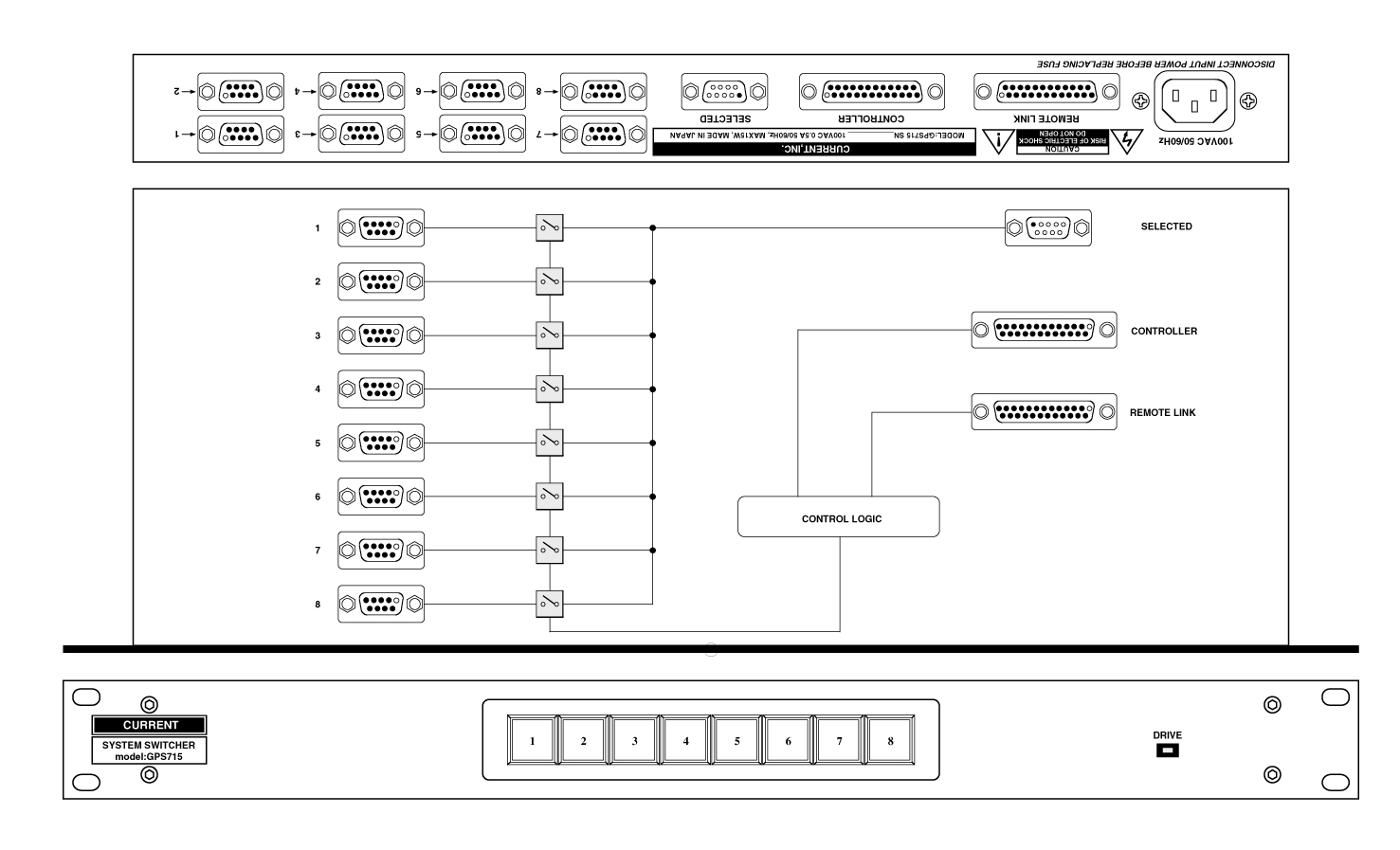

 GPS715は8:1の9Pシリアルセレクターです。本体スイッチ、リモートボックス、ビデオスイッチャー等のタリーを受けてリモートで動作します。リレーによる全ピン切換ですので他の制御信号の切換用途にも応用可能です。

◆入出力
 入力はDSUB9Pメス、出力はDSUB9Pオスなので、システムチェック、トラブル等の場合にはケーブルを直結してバイパスする事もできます。

◆スイッチング
 1−8の各スイッチを押すと1秒間のオールOFFの期間を経由して切り替わり、タリー表示はスイッチを押した時点で点灯します。また、複数のスイッチを押した場合には多重押し禁止ロジックによりオールOFFになります。なお、電源投入時には1番が選択されます。また、全ピン切換ですので9Pリモート以外の用途でも使用できます。

◆その他
 オプションのリモートボックスRMS283はリモートコネクターに直結できます。また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕 様
●入力:8系統
●入力コネクタ:Dsub9−F(#4−40)
●出力:1系統
●出力コネクタ:Dsub9−M(#4−40)
●リモート:Dsub25−F(#4−40)
●リモートリンク:Dsub25−F(#4−40)
●表示:選択タリー出力(フロントパネルは自照式スイッチ)
●オールOFF時間:約1秒
●切り換え素子:リレー
●切り換えピン:全ピン切り換え
●電源:100VAC 50/60Hz 10W
●外形寸法:482Wx44Hx303D 4kg

 GPS715 "9P I/O" D9-F/M(#4-40)
 1 pin 1              6 pin 6
 2 pin 2              7 pin 7
 3 pin 3              8 pin 8
 4 pin 4              9 pin 9
 5 pin 5
G PS715 "REMOTE" DSUB25-F
 01 SW COM 0V	     14 LP COM +5V
 02 SW 1	     15 LP 1
 03 SW 2	     16 LP 2
 04 SW 3	     17 LP 3
 05 SW 4	     18 LP 4
 06 SW 5	     19 LP 5
 07 SW 6	     20 LP 6
 08 SW 7	     21 LP 7
 09 SW 8	     22 LP 8
 10 	             23
 11 	             24
 12 	             25
 13

• Order Information

御注文型番 備考 価格(+TAX)
GPS715 9Pスイッチャー、19”1U ¥320,000
RMS283 8ボタンリモートボックス ¥96,000
RMS283W05 リモートケーブル5m ¥24,000
