CSP383A

3:8 STEREO SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●3入力、8出力ステレオオーディオ切換
●モニターセレクターに最適
●全出力にトリム付き
●リモート切換
●高音質
●19インチ1U

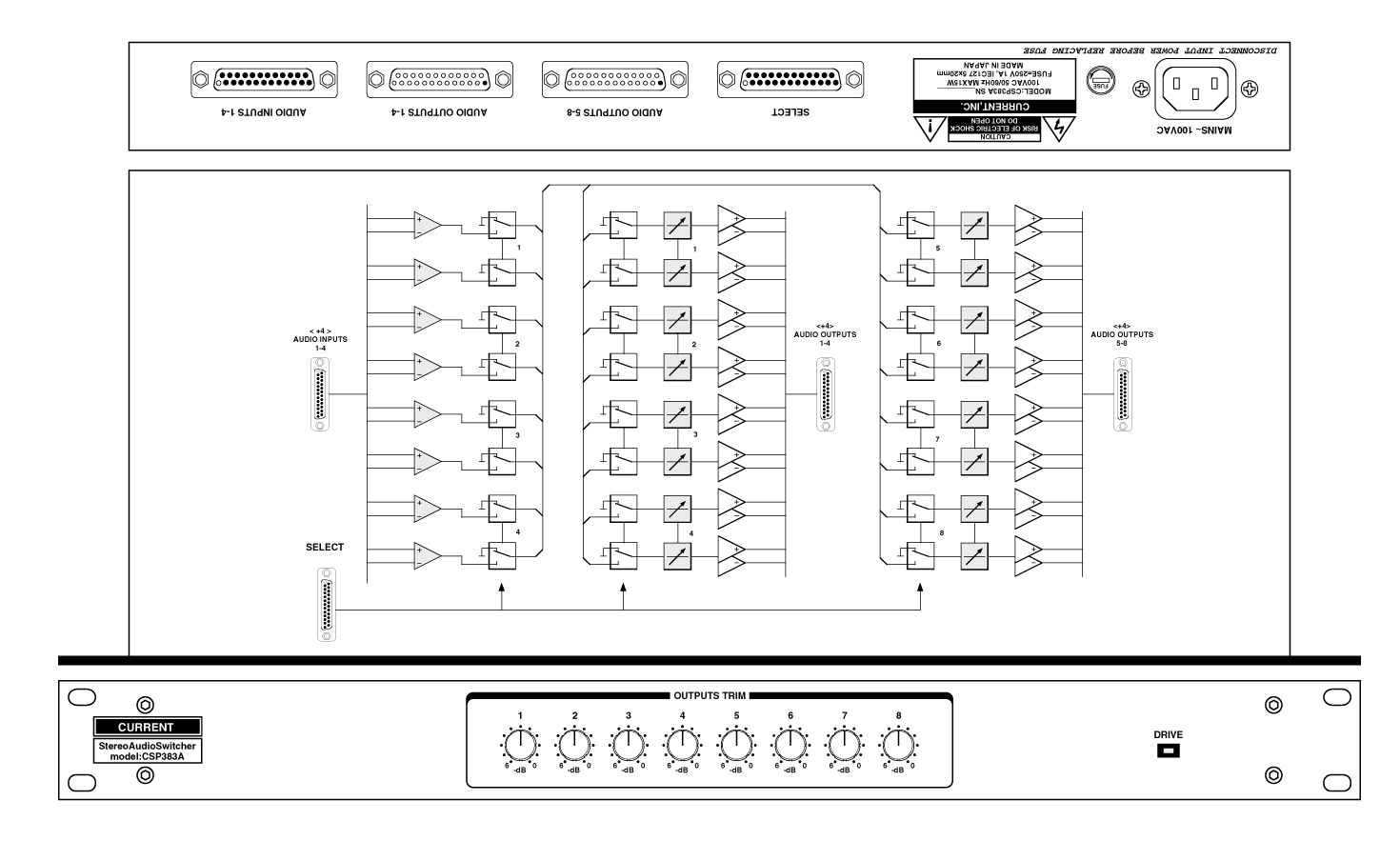

 CSP383Aは3ステレオ入力、8ステレオ出力のマトリックスオーディオスイッチャーです。各入出力にはバッファーアンプを内蔵し、切換素子には信頼性の高いリレーを使用しているため音楽エネルギーを失うことのない高品質なモニター切換が可能です。

◆系統
 入力3系統のステレオソースを選択したものを8系統のいずれかへ出力できます。モニター切換だけではなくRECソース切換などにも応用可能です。

◆トリム

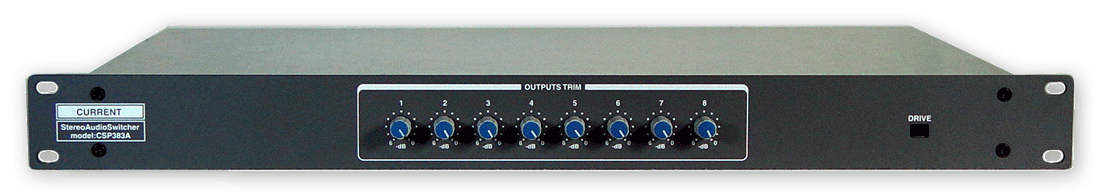

 各ステレオ出力はフロントパネルのトリムで0dB〜−6dBのレベル調整をすることができます。

◆コントロール

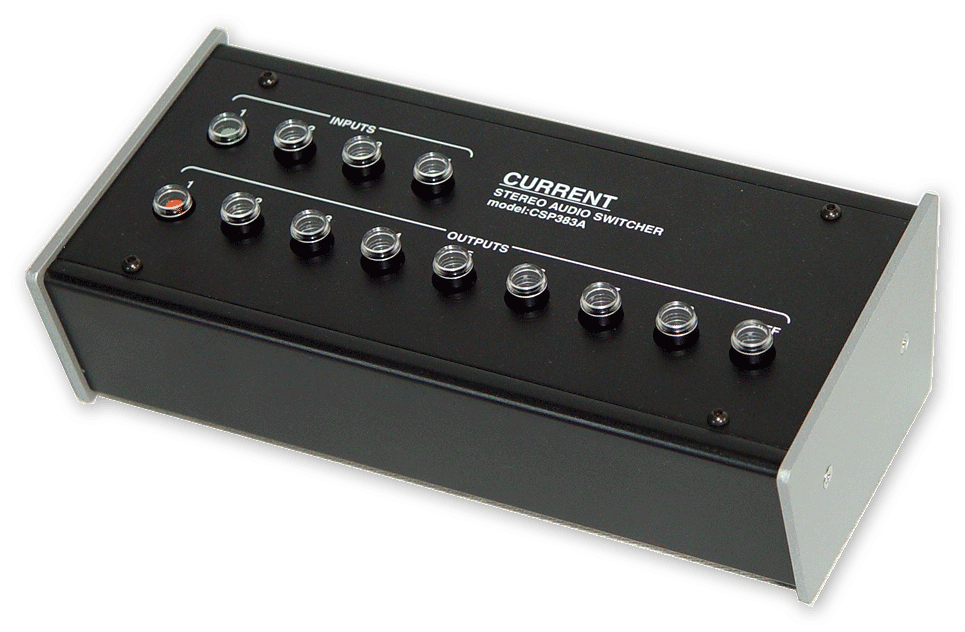

 リモートでのモニター切換は接点のみの単純なオルタネートスイッチで切り換えることができます。また、オプションでフロントパネルにスイッチを取りつけることもできます。

◆その他
 仕様に合わせてコントロールボックスやコントロールパネルも製作いたします。標準以外の切換フォーマットにもお応えしますのでお問い合わせ下さい。

■ 仕 様
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS IMPEDANCE: 1-3 stereo, BALANCED, 12kΩ
•INPUTS CONNECTOR: Dsub25-F #4-40
•OUTPUTS LEVEL: REF=+4dBu,MAX=+24dBu
•OUTPUTS IMPEDANCE: 1-8 stereo, BAL, 50Ω
•OUTPUTS CONNECTOR: Dsub25-M #4-40
•CONTROL: INPUT1-3, OUTPUT1-8
•CONTROL CONNECTOR: Dsub25-F #4-40
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•THD: < 0.01% at REF REVEL, 1KHz
•NOISE LEVEL: < -90dBu
•MAINS: 100VAC 50/60Hz MAX=15W
•DIMENSIONS: 482Wx44Hx303D 4Kg

  CSP383/A “INPUTS” D25-F(#4-40)
 1 AUDIO INPUT 1L +   14 AUDIO INPUT 1L -
 2 AUDIO INPUT 1L G   15 AUDIO INPUT 1R +
 3 AUDIO INPUT 1R –   16 AUDIO INPUT 1R G
 4 AUDIO INPUT 2L +   17 AUDIO INPUT 2L -
 5 AUDIO INPUT 2L G   18 AUDIO INPUT 2R +
 6 AUDIO INPUT 2R –   19 AUDIO INPUT 2R G
 7 AUDIO INPUT 3L +   20 AUDIO INPUT 3L -
 8 AUDIO INPUT 3L G   21 AUDIO INPUT 3R +
 9 AUDIO INPUT 3R –   22 AUDIO INPUT 3R G
10 AUDIO INPUT 4L +   23 *AUDIO INPUT 4L -
11 *AUDIO INPUT 4L G  24 *AUDIO INPUT 4R +
12 *AUDIO INPUT 4R –  25 *AUDIO INPUT 4R G
13
     IN 4L/4RはCSP383A専用です。
  CSP383/A "OUT1-4" D25-M(#4-40)
 1 AUDIO OUTPUT 1L +  14 AUDIO OUTPUT 1L -
 2 AUDIO OUTPUT 1L G  15 AUDIO OUTPUT 1R +
 3 AUDIO OUTPUT 1R -  16 AUDIO OUTPUT 1R G
 4 AUDIO OUTPUT 2L +  17 AUDIO OUTPUT 2L -
 5 AUDIO OUTPUT 2L G  18 AUDIO OUTPUT 2R +
 6 AUDIO OUTPUT 2R -  19 AUDIO OUTPUT 2R G
 7 AUDIO OUTPUT 3L +  20 AUDIO OUTPUT 3L -
 8 AUDIO OUTPUT 3L G  21 AUDIO OUTPUT 3R +
 9 AUDIO OUTPUT 3R -  22 AUDIO OUTPUT 3R G
10 AUDIO OUTPUT 4L +  23 AUDIO OUTPUT 4L -
11 AUDIO OUTPUT 4L G  24 AUDIO OUTPUT 4R +
12 AUDIO OUTPUT 4R -  25 AUDIO OUTPUT 4R G
13
  CSP383/A "OUT5-8" D25-M(#4-40)
 1 AUDIO OUTPUT 5L +  14 AUDIO OUTPUT 5L -
 2 AUDIO OUTPUT 5L G  15 AUDIO OUTPUT 5R +
 3 AUDIO OUTPUT 5R -  16 AUDIO OUTPUT 5R G
 4 AUDIO OUTPUT 6L +  17 AUDIO OUTPUT 6L -
 5 AUDIO OUTPUT 6L G  18 AUDIO OUTPUT 6R +
 6 AUDIO OUTPUT 6R -  19 AUDIO OUTPUT 6R G
 7 AUDIO OUTPUT 7L +  20 AUDIO OUTPUT 7L -
 8 AUDIO OUTPUT 7L G  21 AUDIO OUTPUT 7R +
 9 AUDIO OUTPUT 7R -  22 AUDIO OUTPUT 7R G
10 AUDIO OUTPUT 8L +  23 AUDIO OUTPUT 8L -
11 AUDIO OUTPUT 8L G  24 AUDIO OUTPUT 8R +
12 AUDIO OUTPUT 8R -  25 AUDIO OUTPUT 8R G
13
  CSP383/A "REMOTE" D25-F(#4-40)
 1 SWITCH COMMON 0V   14 LAMP COMMON +5V
 2 INPUT SELECT 1     15
 3 INPUT SELECT 2     16
 4 INPUT SELECT 3     17 INPUT SELECT 4 (CSP383A)
 5 OUTPUT SELECT 1    18
 6 OUTPUT SELECT 2    19
 7 OUTPUT SELECT 3    20
 8 OUTPUT SELECT 4    21
 9 OUTPUT SELECT 5    22
10 OUTPUT SELECT 6    23
11 OUTPUT SELECT 7    24
12 OUTPUT SELECT 8    25
25 13

• Order Information

御注文型番 備考 価格(+TAX)
CSP383A ステレオ オーディオスイッチャー、19”1U ¥398,000
