CSP347

MONITORING SYSTEM desktop

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオモニターユニット
●6系統のステレオモニターソースセレクト
●2系統のスピーカー切換
●リモートオペレーション
●DIMレベルコントロール
●ローノイズ、高音質
●19インチ1Uサイズ

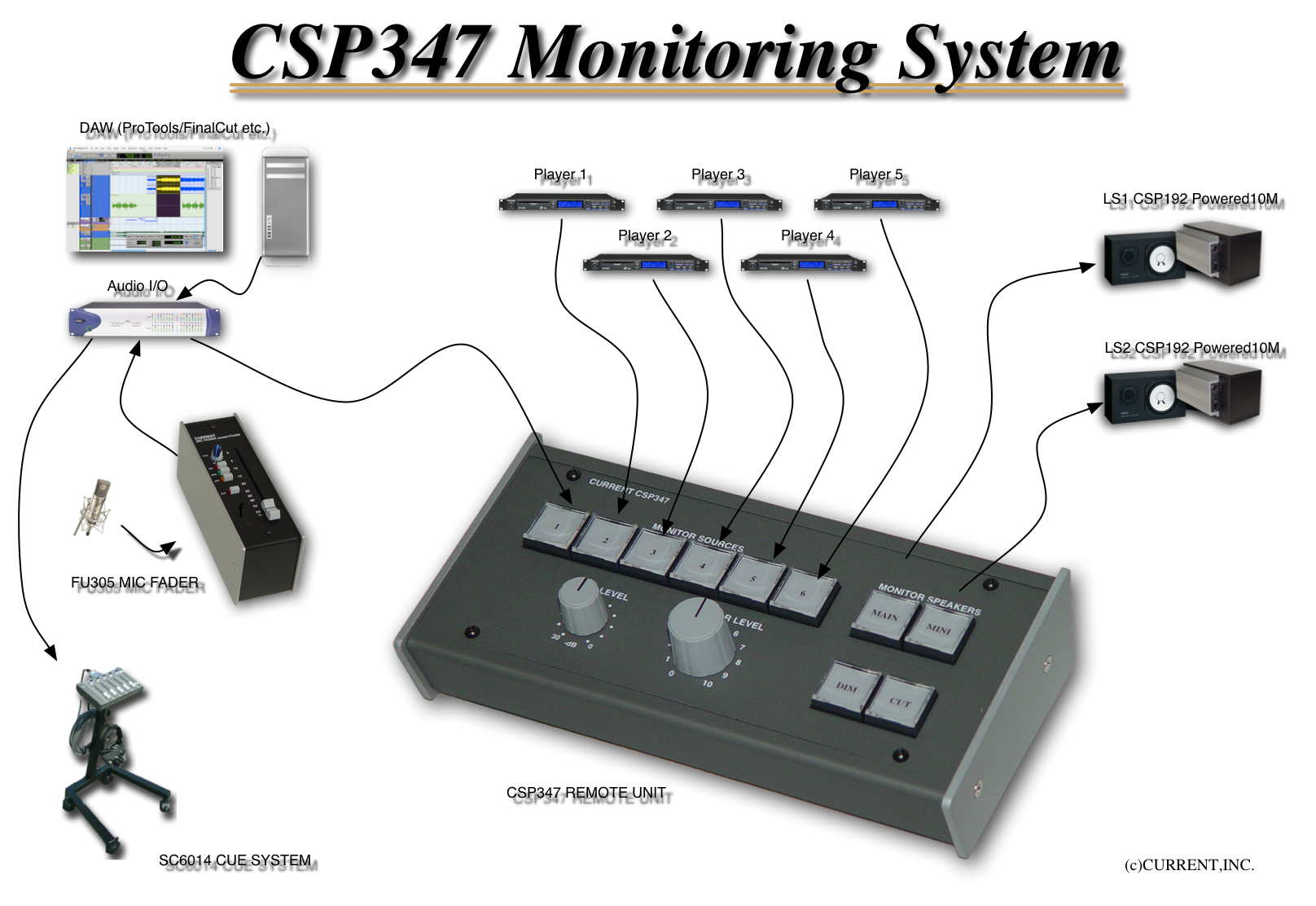

 CSP347は1Uサイズの中に、通常必要とされるモニター機能をすべて納めたオールインワンモニターシステムです。厳選されたパーツと優れた回路構成により超低ノイズで色付けのないサウンドを提供します。また、手元で操作できるリモート方式なので扱いやすくDAWなどのモニターシステムとして最適です。

◆インプット
 すべての入力はバランスの+4dBu仕様です。1,2はXLRコネクタ、3〜6はDsubコネクタで、6系統のうちいずれかを選択してモニターすることができます。

◆スピーカーセレクト
 CSP347には用途に応じたスピーカーを切り換えて使用できるように2系統のモニタースピーカーセレクターも内蔵されています。

◆DIM
 微妙なモニタを設定できるようにモニターレベルと併用してDIMレベルを0dB〜−30dBで連続可変ができます。

◆コントロール

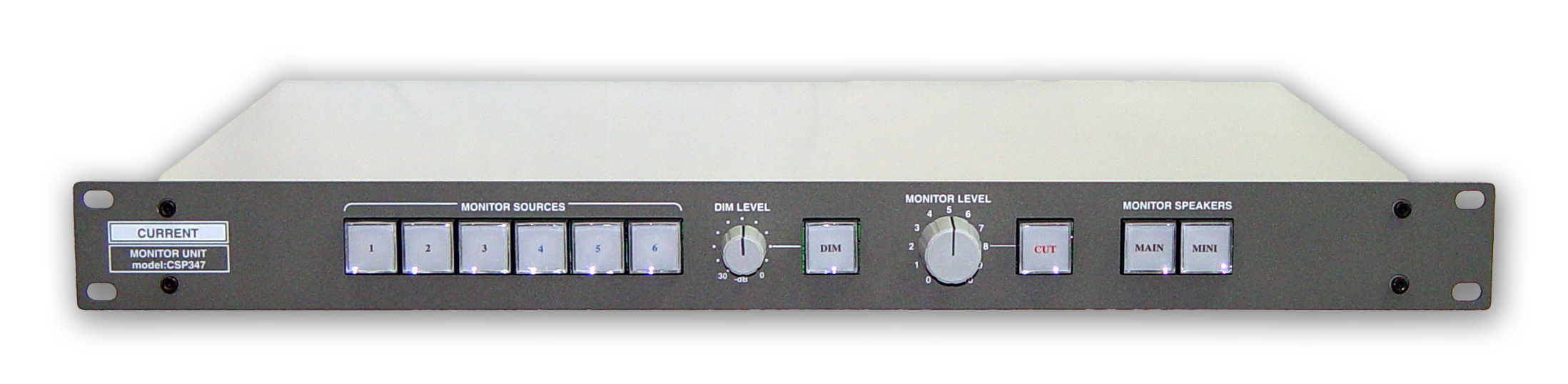

 標準ではリモートコントロール方式のCSP347ですが、設置場所などの制約がある場合には本体フロントパネルで操作するタイプのCSP347Rも選択できます。(注文時に選択可能)また、CSP347Rではリモートコネクタを利用してモニターソース、モニターカット、スピーカーセレクトは外部からパラレルコントロールできます。

◆その他
 レコーディングに最適なトークバック機能及び、CUEボックスに対応したCSP349も併せてご検討下さい。CSP349ではすべてのオーディオ入出力がXLRコネクタを採用しています。また、CSP347のインプットソースセレクトスイッチ及び、スピーカーセレクトスイッチの名称はフィルムを挿入することで簡単に変更もできます。

■ 仕 様
●入力:ステレオ6系統、バランス、24kΩ、HOT=2
●入力コネクタ:1、2=XLR3−F、3〜6=Dsub25−F
●入力基準レベル:+4dBu MAX=+24dBu
●出力:ステレオ2系統、バランス、50Ω
●出力コネクタ:XLR3−M
●出力基準レベル:+4dBu MAX=+24dBu
●周波数特性:20〜20kHz ±0.1dB
●THD:<0.01%
●ノイズ:<−90dB
●電源:100VAC 50/60Hz 15W
●本体外形寸法:482Wx44Hx303D 4kg
●リモート外形寸法:206Wx49Hx104D 1kg

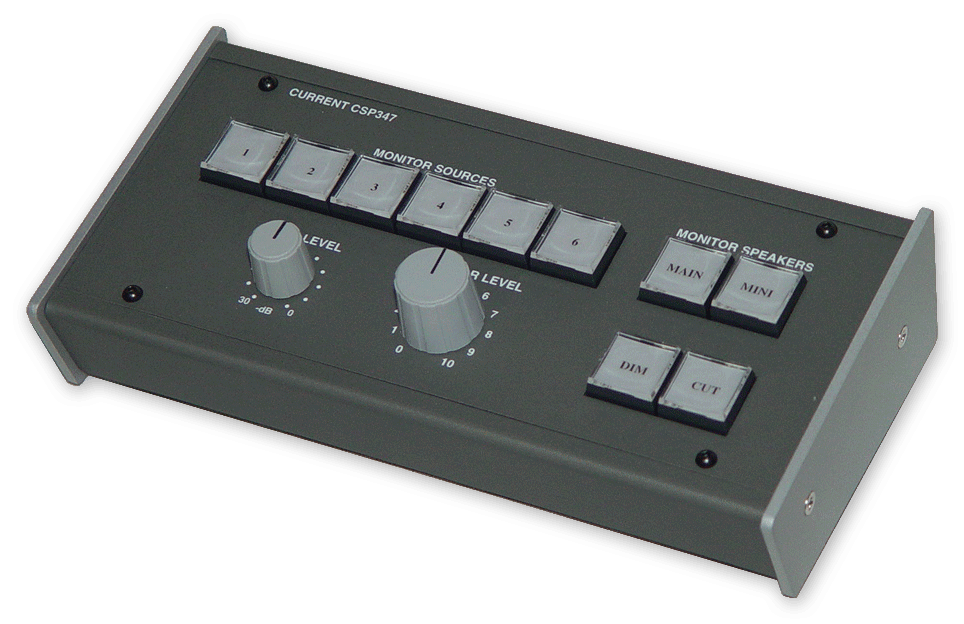

CSP347 Remote Unit

   CSP347/R INPUTS 3LR-6LR (D25-F #4-40)
 1 MONITOR INPUT 3L +    14 MONITOR INPUT 3L -
 2 MONITOR INPUT 3L G    15 MONITOR INPUT 3R +
 3 MONITOR INPUT 3R -    16 MONITOR INPUT 3R G
 4 MONITOR INPUT 4L +    17 MONITOR INPUT 4L -
 5 MONITOR INPUT 4L G    18 MONITOR INPUT 4R +
 6 MONITOR INPUT 4R -    19 MONITOR INPUT 4R G
 7 MONITOR INPUT 5L +    20 MONITOR INPUT 5L -
 8 MONITOR INPUT 5L G    21 MONITOR INPUT 5R +
 9 MONITOR INPUT 5R -    22 MONITOR INPUT 5R G
10 MONITOR INPUT 6L +    23 MONITOR INPUT 6L -
11 MONITOR INPUT 6L G    24 MONITOR INPUT 6R +
12 MONITOR INPUT 6R -    25 MONITOR INPUT 6R -
13
   CSP347/R "CONTROLLER" DSUB37-FL
 1 SEND L+     20 SEND L-
 2 SEND R+     21 SEND R-
 3 RET L+      22 RET L-
 4 RET R+      23 RET R-
 5 MON SW 1    24 MON LP 1
 6 MON SW 2    25 MON LP 2
 7 MON SW 3    26 MON LP 3
 8 MON SW 4    27 MON LP 4
 9 MON SW 5    28 MON LP 5
10 MON SW 6    29 MON LP 6
11 MAIN SW     30 MAIN LP
12 MINI SW     31 MINI LP
13 DIM SW      32 DIM LP
14 CUT SW      33 CUT LP
15 +15V        34 +15V
16 GND         35 GND
17 -15V        36 -15V
18 +5V         37 +5V
19

• Order Information

御注文型番 備考 価格(+TAX)
CSP347 6入力、2スピーカ、リモート型 ¥480,000
CSP347R 6入力、2スピーカ、1Uラックマウント型 ¥380,000
CSP347 6入力、2スピーカ、リモート型 ¥480,000
CSP349 5入力、VU、HP,CUE、TB、19”2U ¥560,000
CSP355 ステレオ、CUE、トークバック、コンパクト ¥198,000
CSP249 MONITORONE(3ソース、3スピーカー,TB、CUE) ¥320,000
