CSP344

MONITOR UNIT

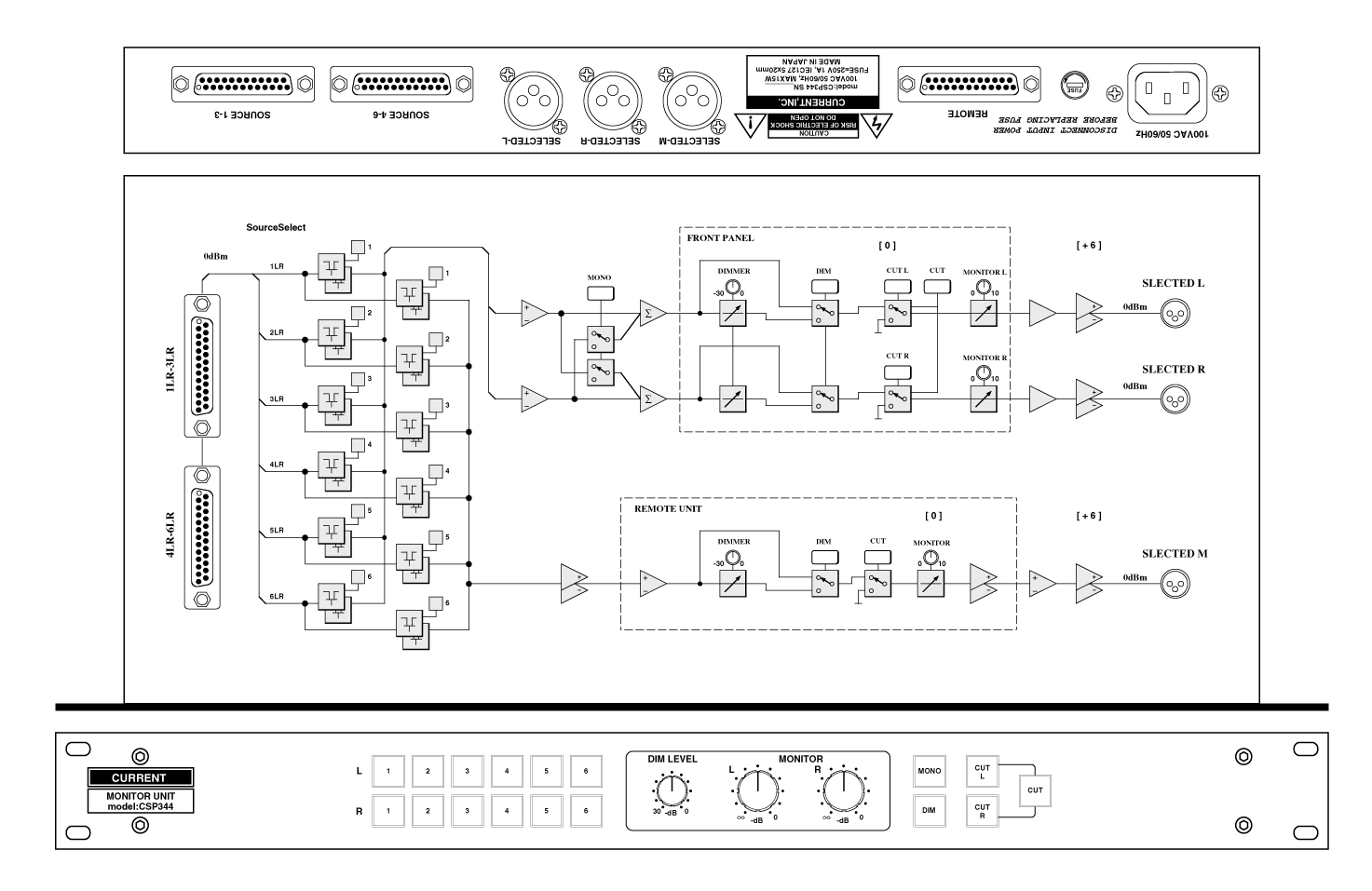

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ、モノ同時モニター
●6系統のステレオモニターソース

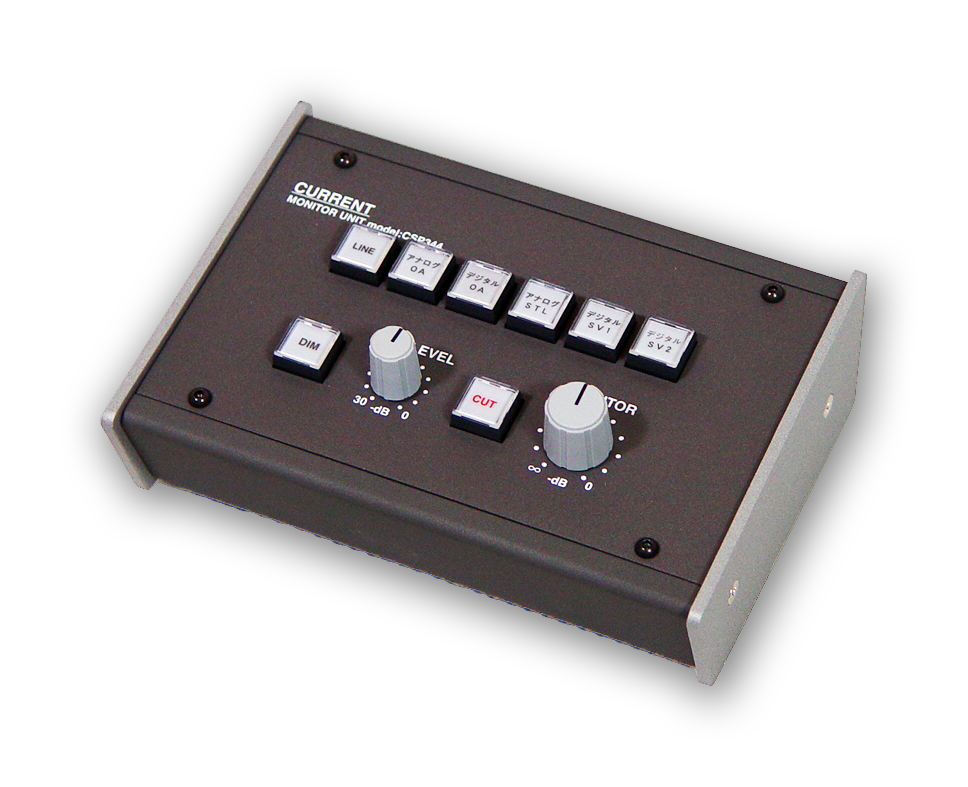

●リモートコントローラー
●DIMレベルコントロール
●ローノイズ、高音質

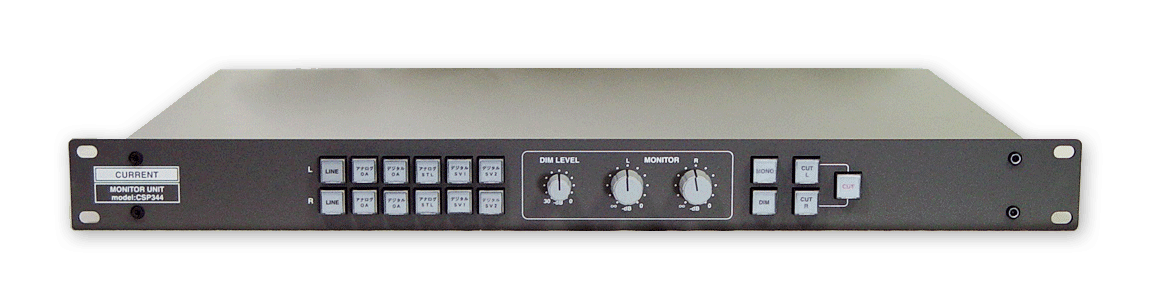

●19インチ1Uサイズ

 CSP344はステレオとモノでのモニター機能を備えたモニターシステムです。厳選されたパーツと優れた回路構成により超低ノイズで色付けのないサウンドを提供します。1Uの本体ではステレオでのモニター、そしてコンパクトなリモートユニットではモノでのモニターコントロールができます。

◆アウトプット
 独立したステレオとモノ出力にはそれぞれにコントロールされた信号が出力されます。

◆モニターセレクト
 1U本体では6系統のステレオソースのLRを独立で選択できます。リモートユニットではLRを同時選択します。

◆DIM
 微妙なモニターを設定できるようにモニターレベルと併用してDIMレベルを0dB〜−30dB連続可変ができます。

◆モニターレベル
 本体ではLRを個別にレベルとカットをコントロールできます。リモートではLR同時コントロールです。

■ 仕 様
•INPUTS: STEREO x6, BALANCED, 24kΩ (600Ω available)
•INPUT CONNECTOR: Dsub25-F(#4-40)
•INPUTS REFERENCE LEVEL: +4dBu, MAX=+24dBu
•OUTPUTS: STEREO x1, MONO x1, BALANCED, 50Ω
•OUTPUT CONNECTOR: XLR3-M
•OUTPUTS REFERENCE LEVEL: +4dBu, MAX=+24dBu
•FREQ.RESPONSE: 20 to 20kHz ±0.1dB
•THD: <0.01% at Ref.Level
•EIN: <-90dB
•MAINS: 100VAC 50/60Hz MAX 15W
•DIMENSIONS Main unit: 482Wx44Hx303D, 4kg
•DIMENSIONS Remote unit: 146Wx47Hx104D, 1kg
•REMOTE CONNECTOR: Dsub25-M(#4-40)

 AUDIO INPUTS 1-3/4-6 DSUB25-F
01 1L +        14 1L -
02 1L 0        15 1R +
03 1R –        16 1R 0
04 2L +        17 2L -
05 2L 0        18 2R +
06 2R –        19 2R 0
07 3L +        20 3L -
08 3L 0        21 3R +
09 3R –        22 3R 0
10             23
11             24
12             25
13
 CSP344 "REMOTE" D25-F/M(#4-40)
 1 SEND+         14 SEND-
 2 RETURN+       15 RETURN-
 3 MON SW 1      16 MON LP 1
 4 MON SW 2      17 MON LP 2
 5 MON SW 3      18 MON LP 3
 6 MON SW 4      19 MON LP 4
 7 MON SW 5      20 MON LP 5
 8 MON SW 6      21 MON LP 6
 9 +15V          22 +15V
10  GND          23  GND
11 -15V          24 -15V
12  +5V          25 +5V
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP344 6入力、モノモニター、19”1U ¥480,000
CSP344-1 6入力、モノモニター、リモート付、19”1U ¥560,000
