SL902

8-TRACK MONITOR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8トラックモニターシステム
●サラウンドモニターに最適
●0.375dBレベル分解能
●イージーオペレーション

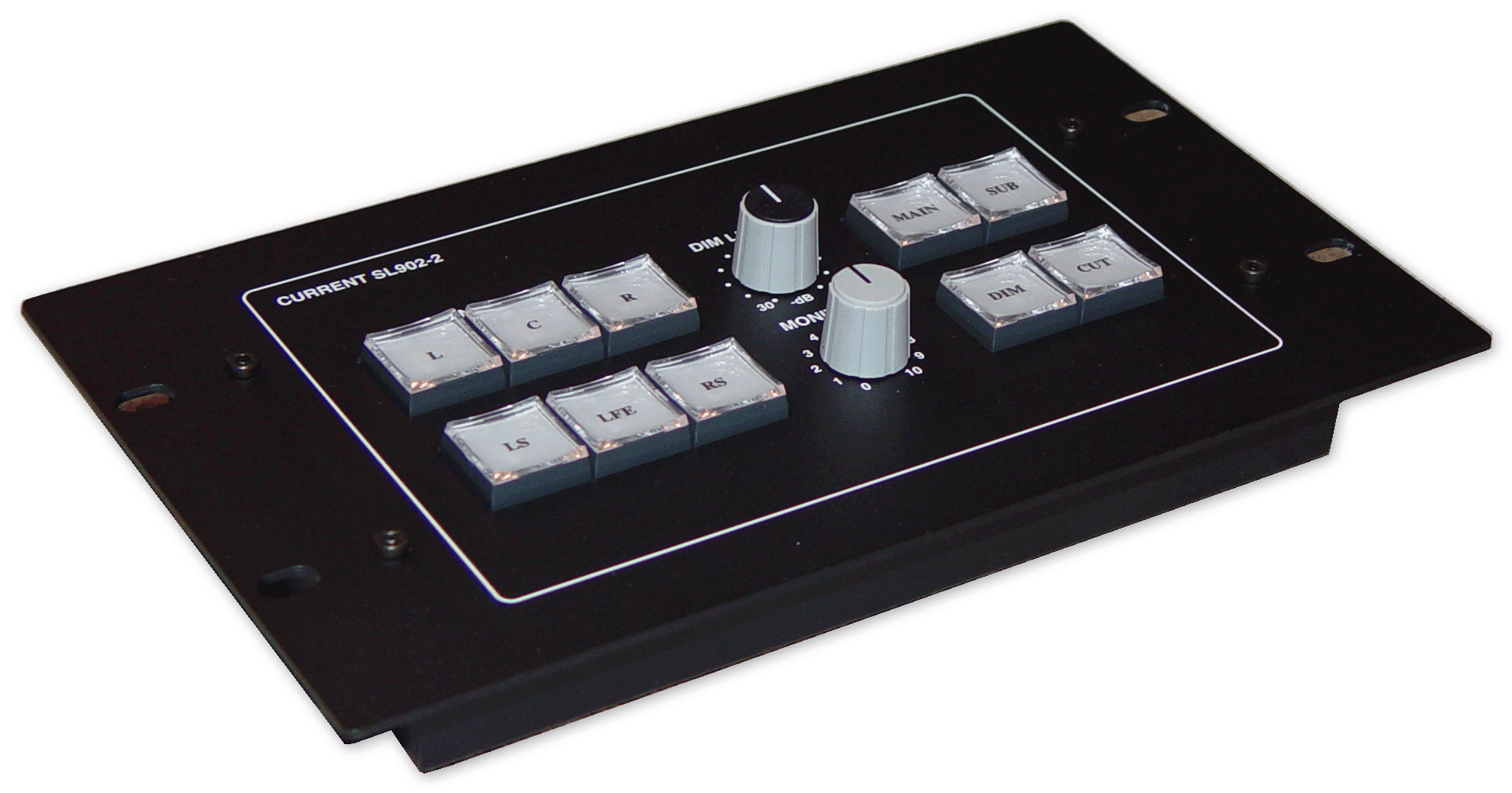

●SSL4K、9K対応コントロールパネル

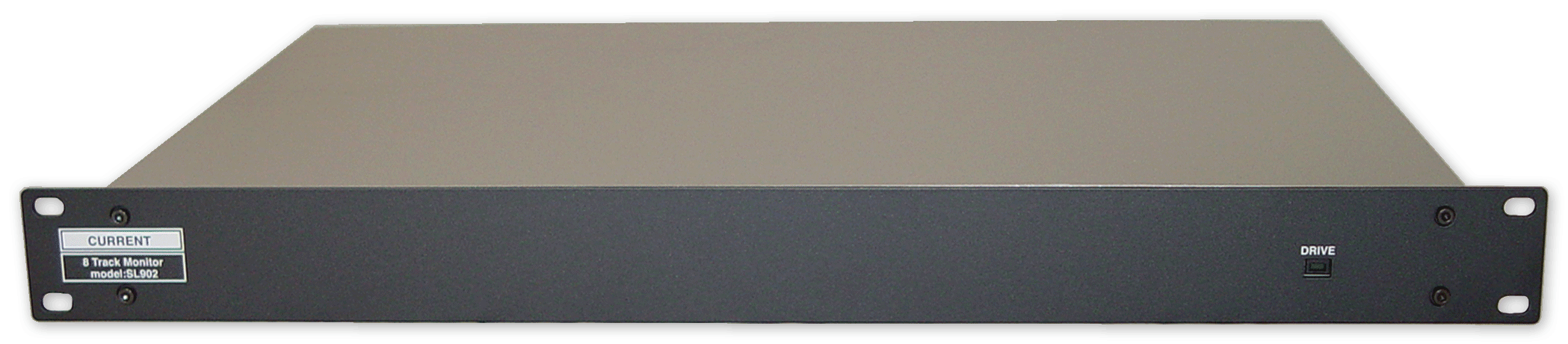

●19インチ1Uサイズ

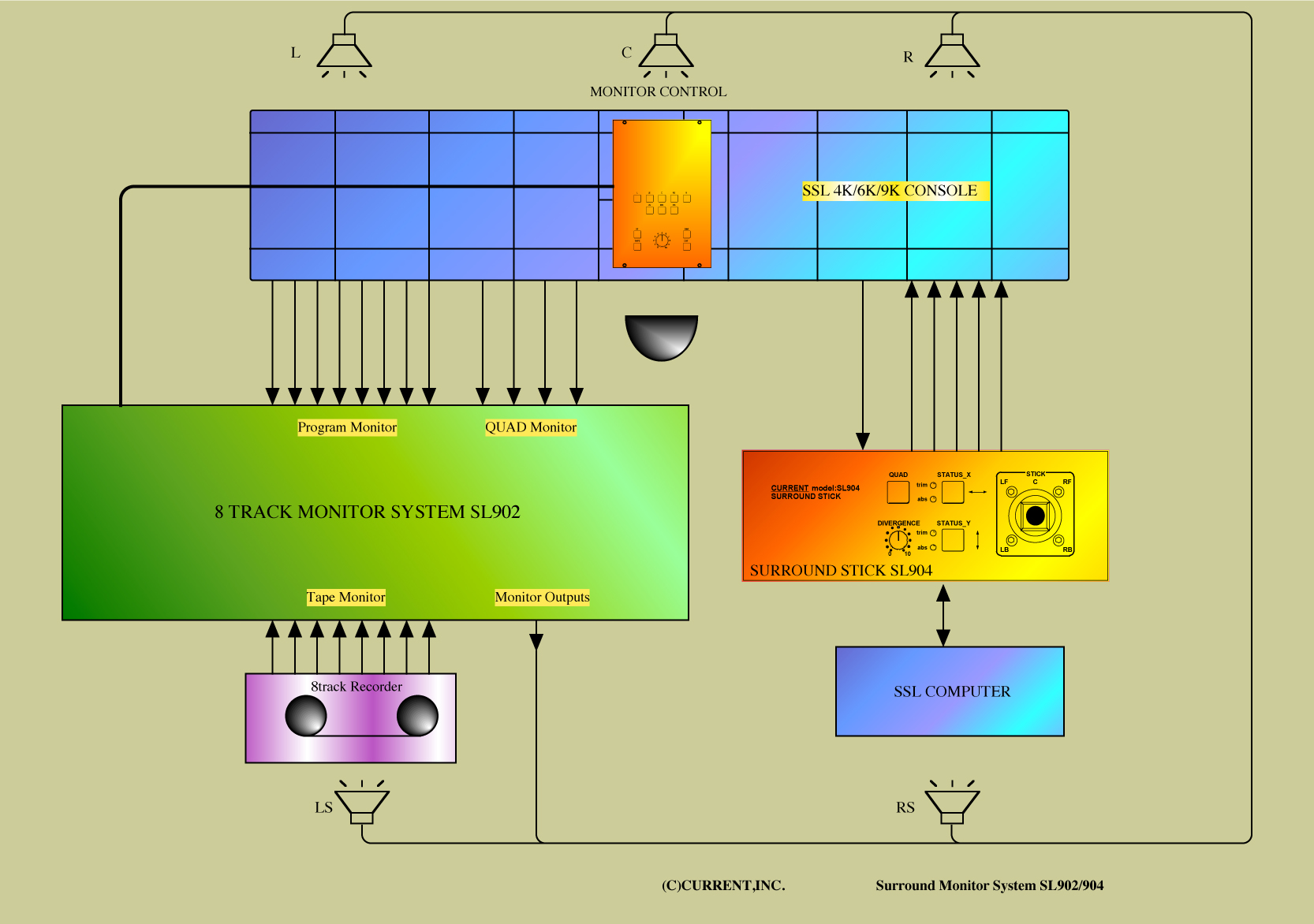

 SL902はサラウンドモニターに最適な8トラックモニターシステムです。コンソールの通常出力4バスと、サラウンドプログラム出力8バス及び、テープリターン8バスを切り換えてモニターすることができます。レベルコントロールには連動誤差の起きないLOGDACの採用により、0dB〜−90dBまで0.375dBステップで安定したレベルコントロールを実現しています。

◆入出力
 SL902の入出力は19インチ1U本体のDsub25コネクタで、コンソールのサラウンドモニター出力を接続するDESK_MONITOR_INPUTS、レコーダーの出力を接続するTAPE_MONITOR_INPUTS、コンソールのモニター出力を接続する4K_MONITOR_INPUTS及び、パワーアンプへのMONITOR_OUTPUTSで構成されています。それぞれのモードは音質劣化の少ないリレーで切り換えており、4K_MONITOR_INPUTSではリレーにより完全にバイパスされるので通常のコンソールの状態と全く同じ状態になります。

◆モニターコントロール
 8トラックそれぞれのカットスイッチ、マスターカットスイッチ、20dBのDIMスイッチ、モニターレベルつまみがあります。モニターコントロールには対数カーブで変化するオーディオ用DAC(LOGDAC)を使用しているため、0dB〜−90dBまで、0.375dBステップで連動誤差のない高音質なレベルコントロールが可能です。また、DIMレベルは内部で0dB〜−50dBまでプリセットできます。

◆SSLコンソール
 4000、9000Jシリーズコンソールのセンターセクションにマウントできるコントロールパネルは標準で用意していますが、その他のコンソール用パネル、19インチリモートパネル、リモートボックスタイプのコントローラー等も別途製作可能です。

◆その他
 リモートパネル接続ケーブル及びI/Oケーブルは付属しておりませんが、ケーブル長を指定していただければ製作することもできます。また、5.1サラウンド対応ジョイスティックSL905も併せてご検討下さい。SL905との同時購入の場合には特別価格を設定しております。

■ 仕 様
•AUDIO INPUT: BALANCED, 24kΩ, max=+24dBu, REF=+4dBu
•AUDIO OUTPUTS: BALANCED, 50Ω, max=+24dBu, REF=+4dBu
•AUDIO INPUTS CONNECTOR: Dsub25-F (#4-40)
•AUDIO OUTPUTS CONNECTOR: Dsub25-M (#4-40)
•REFERENCE LEVEL: +4dBu
•CONTROL: MONITOR CUT, DIM, 8T, TAPE, 8T CUT, MONITOR LEVEL
•REMOTE CONNECTOR: DSub25-F (#4-40)
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REF LEVEL
•EIN: <-90dB
•MAINS: 100-240VAC 50/60Hz selectable, MAX=15W
•MAIN UNIT DIMENSIONS: 483Wx44Hx303D, 4kg
•REMOTE UNIT DIMENSIONS: 200Wx40Hx70D, 1kg

      SL902 “DESK MONITOR INPUTS” D-25F(#4-40)
 1 DESK MONITOR IN L+      14 DESK MONITOR IN L-
 2 DESK MONITOR IN L GND   15 DESK MONITOR IN LE+
 3 DESK MONITOR IN LE-     16 DESK MONITOR IN LE GND
 4 DESK MONITOR IN C+      17 DESK MONITOR IN C-
 5 DESK MONITOR IN C GND   18 DESK MONITOR IN RE+
 6 DESK MONITOR IN RE-     19 DESK MONITOR IN RE GND
 7 DESK MONITOR IN R+      20 DESK MONITOR IN R-
 8 DESK MONITOR IN R GND   21 DESK MONITOR IN LS+
 9 DESK MONITOR IN LS-     22 DESK MONITOR IN LS GND
10 DESK MONITOR IN SW+     23 DESK MONITOR IN SW-
11 DESK MONITOR IN SW GND  24 DESK MONITOR IN RS+
12 DESK MONITOR IN RS-     25 DESK MONITOR IN RS GND
13
    SL902 "TAPE MONITOR INPUTS" D-25F(#4-40)
 1 TAPE MONITOR IN L+      14 TAPE MONITOR IN L-
 2 TAPE MONITOR IN L GND   15 TAPE MONITOR IN LE+
 3 TAPE MONITOR IN LE-     16 TAPE MONITOR IN LE GND
 4 TAPE MONITOR IN C+      17 TAPE MONITOR IN C-
 5 TAPE MONITOR IN C GND   18 TAPE MONITOR IN RE+
 6 TAPE MONITOR IN RE-     19 TAPE MONITOR IN RE GND
 7 TAPE MONITOR IN R+      20 TAPE MONITOR IN R-
 8 TAPE MONITOR IN R GND   21 TAPE MONITOR IN LS+
 9 TAPE MONITOR IN LS-     22 TAPE MONITOR IN LS GND
10 TAPE MONITOR IN SW+     23 TAPE MONITOR IN SW-
11 TAPE MONITOR IN SW GND  24 TAPE MONITOR IN RS+
12 TAPE MONITOR IN RS-     25 TAPE MONITOR IN RS GND
13
     SL902 "4K MONITOR INPUTS" D-25F(#4-40)
 1 4K MONITOR INPUT L+     14 4K MONITOR INPUT L-
 2 4K MONITOR INPUT L GND  15 4K MONITOR INPUT LE+
 3 4K MONITOR INPUT LE-    16 4K MONITOR INPUT LE GND
 4 4K MONITOR INPUT C+     17 4K MONITOR INPUT C-
 5 4K MONITOR INPUT C GND  18 4K MONITOR INPUT RE+
 6 4K MONITOR INPUT RE-    19 4K MONITOR INPUT RE GND
 7 4K MONITOR INPUT R+     20 4K MONITOR INPUT R-
 8 4K MONITOR INPUT R GND  21 4K MONITOR INPUT LS+
 9 4K MONITOR INPUT LS-    22 4K MONITOR INPUT LS GND
10 4K MONITOR INPUT SW+    23 4K MONITOR INPUT SW-
11 4K MONITOR INPUT SW GND 24 4K MONITOR INPUT RS+
12 4K MONITOR INPUT RS-    25 4K MONITOR INPUT RS GND
13
      SL902 "MONITOR OUTPUTS" D-25M(#4-40)
 1 MONITOR OUTPUT L+       14 MONITOR OUTPUT L-
 2 MONITOR OUTPUT L GND    15 MONITOR OUTPUT LE+
 3 MONITOR OUTPUT LE-      16 MONITOR OUTPUT LE GND
 4 MONITOR OUTPUT C+       17 MONITOR OUTPUT C-
 5 MONITOR OUTPUT C GND    18 MONITOR OUTPUT RE+
 6 MONITOR OUTPUT RE-      19 MONITOR OUTPUT RE GND
 7 MONITOR OUTPUT R+       20 MONITOR OUTPUT R-
 8 MONITOR OUTPUT R GND    21 MONITOR OUTPUT LS+
 9 MONITOR OUTPUT LS-      22 MONITOR OUTPUT LS GND
10 MONITOR OUTPUT SW+      23 MONITOR OUTPUT SW-
11 MONITOR OUTPUT SW GND   24 MONITOR OUTPUT RS+
12 MONITOR OUTPUT RS-      25 MONITOR OUTPUT RS GND
13
     "SL902 CONTROL PANEL" D-25F(#4-40)
 1 CUT SWITCH L (1)        14 CUT SWITCH LE (2)
 2 CUT SWITCH C (3)        15 CUT SWITCH RE (4)
 3 CUT SWITCH R (5)        16 CUT SWITCH LS (6)
 4 CUT SWITCH SW (7)       17 CUT SWITCH RS (8)
 5 8T MONITOR SWTICH       18 TAPE MONITOR SWITCH
 6 MONITOR DIM SW(unused)  19 MONITOR CUT SWITCH
 7 MONITOR CV+             20 MONITOR CV-
 8                         21
 9 +15V DC                 22 +15C DC
10 0V                      23 0V
11 -15V DC                 24 -15V DC
12 +5V DC                  25 +5V DC
13

• Order Information

御注文型番 備考 価格(+TAX)
SL902 8chモニタリングシステム、リモート、19”1U ¥720,000
