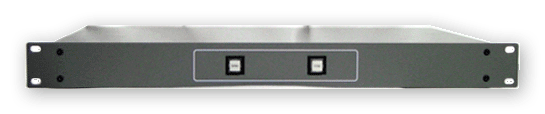

GPS711

2:1 System Switcher

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＡＦ２０１システムに最適
●ＡＦ１２４の切換対応
●２つのコントロールルームでブースを共有
●オーディオ８ｃｈの切換
●リレーによるＤＳＵＢ１５、２５の全ピン切換
●１９インチ１Ｕ

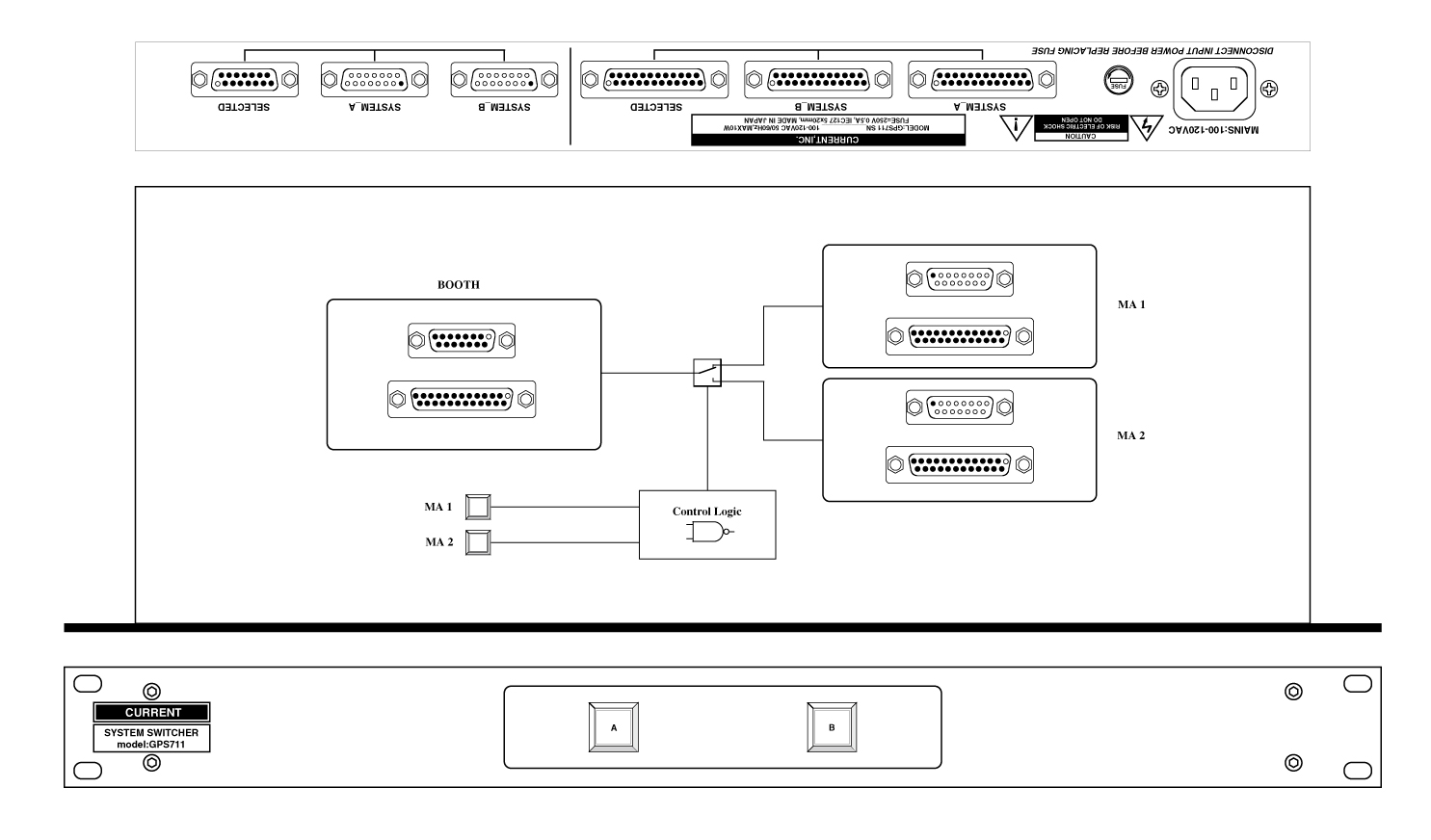

　ＧＰＳ７１１はＤｓｕｂ２５とＤｓｕｂ１５コネクタを備えた２：１または１：２のシステムスイッチャーです。アナウンスユニットＡＦ１２４と８系統のオーディオの切換に対応しており、２つのコントロールルームで１つのブースを共用するシステムの切り換えに最適です。また、接続を逆にすることで１つのコントロールルームで２つのブースを切り換えて使用することもできます。

◆スイッチング
　ＧＰＳ７１１の信号切換はリレーによる全ピン切換ですので接続する機種及び信号を選びませんが、ＡＦ１２４用のＤＳＵＢ１５のGNDピンだけは交流接地されています。また、スイッチングによるノイズもなく、シグナルロスもほとんど無視できます。

◆コントロール
　ＧＰＳ７１１のコントロールはフロントパネルのスイッチで行います。また、電源投入時には”Ａ”が選択されます。

◆その他
　また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕　様
•SYSTEM A AF124: Dsub15-M (#4-40)
•SYSTEM B AF124: Dsub15-M (#4-40)
•DSUB25 A: Dsub25-F (#4-40)
•DSUB25 B: Dsub25-F (#4-40)
•SELECTED DSUB25: Dsub25-F (#4-40)
•SELECTED AF124 (DSUB15): Dsub15-F (#4-40)
•CONTROL: FRONT PANEL SWITCH
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

  GPS711 "DSUB-15" (#4-40)
 1 MON L+ Monitor Left +    9 MON L- Monitor Left -
 2 MON R+ Monitor Right +  10 MON R- Monitor Right -
 3 S-CUE CUE switch        11 S-RTB RTB switch
 4 Y-FU1 FU1 signal        12 Y-FU2 FU2 signal
 5 L-MIC1+ RTB mic 1+      13 L-MIC1- RTB mic 1-
 6 L-MIC2+ RTB mic 2+      14 L-MIC2- RTB mic 2-
 7 +15V +15V LINE          15 0V supply common
 8 -15V -15V LINE
ピン１５は１００ｎＦのコンデンサでフレームに接地されています。

G  PS711 "DSUB-25" (#4-40)
 1 AUDIO LINE 1+           14 AUDIO LINE 1-
 2 AUDIO LINE 1 GND        15 AUDIO LINE 2+
 3 AUDIO LINE 2-           16 AUDIO LINE 2 GND
 4 AUDIO LINE 3+           17 AUDIO LINE 3-
 5 AUDIO LINE 3 GND        18 AUDIO LINE 4+
 6 AUDIO LINE 4-           19 AUDIO LINE 4 GND
 7 AUDIO LINE 5+           20 AUDIO LINE 5-
 8 AUDIO LINE 5 GND        21 AUDIO LINE 6+
 9 AUDIO LINE 6-           22 AUDIO LINE 6 GND
10 AUDIO LINE 7+           23 AUDIO LINE 7-
11 AUDIO LINE 7 GND        24 AUDIO LINE 8+
12 AUDIO LINE 8-           25 AUDIO LINE 8 GND
13
