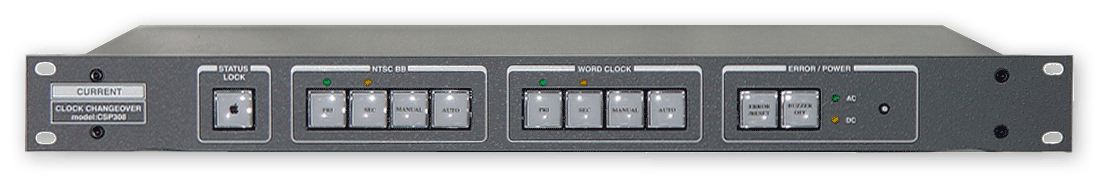

CSP308A

BB/WORD CHANGEOVER UNIT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＢＢ、ＷＯＲＤ対応２：１チェンジオーバーユニット
●アラームリレーコンタクト出力
●アラームブザー
●オート、マニュアル操作
●ＡＣ二重化電源
●分配出力あり
●誤操作禁止のステイタスロックキー
●１９インチ１Ｕサイズ

　ＣＳＰ３０８ＡはＮＴＳＣ−ＢＢ及び４８ｋＨｚのＷＯＲＤクロックに対応した２：１チェンジオーバーユニットです。わかりやすい操作パネルとオペレーションで緊急時に素早く対応できます。

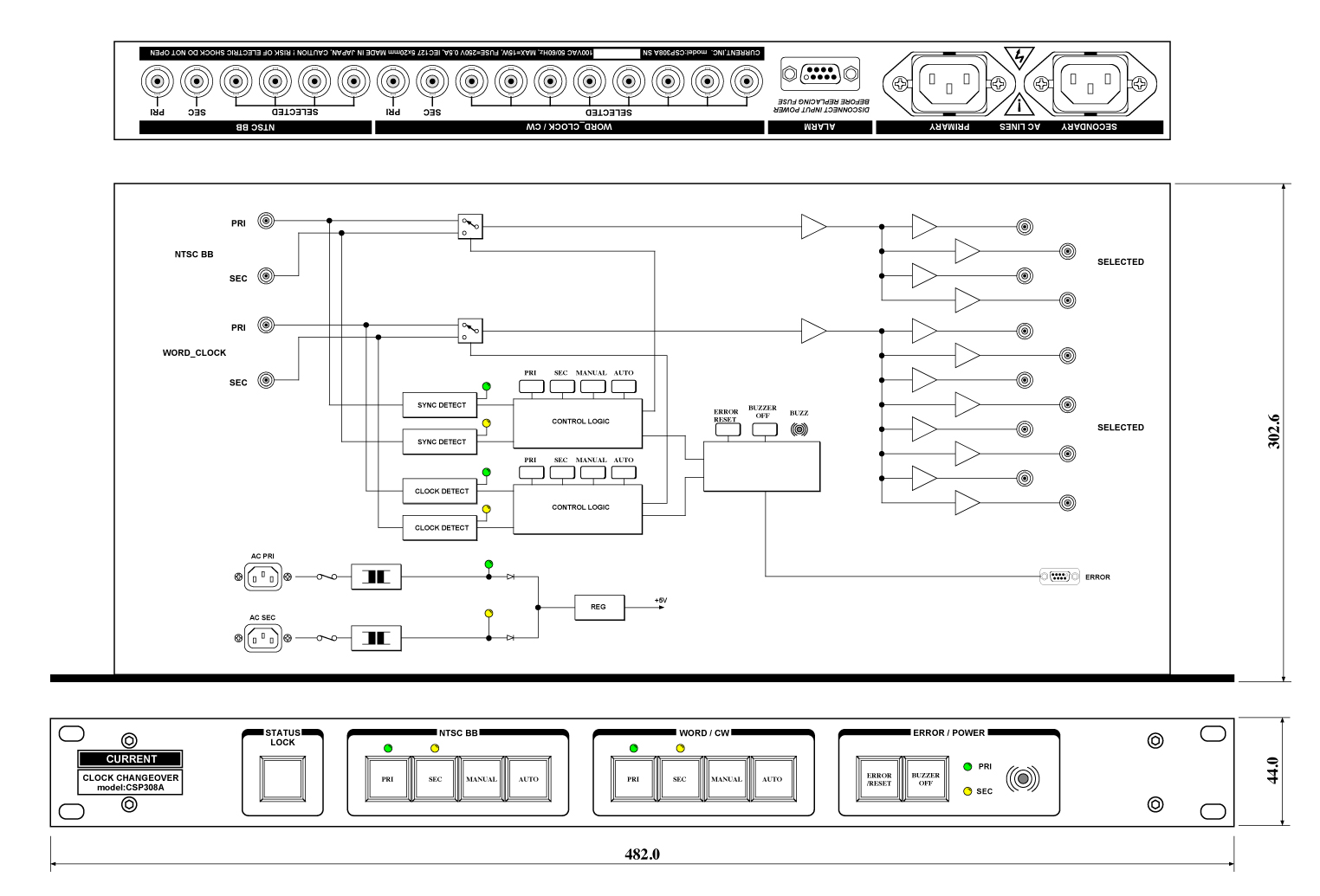

◆入出力
　ＢＢ、ＷＯＲＤともに入出力は全てＢＮＣコネクタです。ＢＢ出力は４分配、ＷＯＲＤ出力は８分配して選択された信号を出力します。なお、ＷＯＲＤ入力は０．５Ｖｐｐ以下の場合エラーとして処理します。

◆誤操作防止
　フロントパネルのスイッチを操作する場合にはパネル左のステイタスロックキーを押しながらではないと操作できません。

◆チェンジオーバー動作
　電源投入時にはMANUALモードでPRIMARYが選択されます。この状態ではエラー監視を行いません。AUTOボタンを押すとエラー状態をクリアして監視体制に入ります。この時MANUALでSECを選択していてもPRIに自動的に切り替わります。監視中にPRIがエラーになった場合にはアラームブザーを鳴らし、アラームリレーを動作させます。この時、PRIがエラーでもSECがエラーの場合には切り換えません。

◆エラー表示
　ＢＢのPRI、SEC及び、WORDのPRI、SECの４つのｏｒによりエラーとして処理を行っていますので、エラー発生中にアラームブザーをOFFにしても新たなエラーが発生した場合にはブザーは動作します。

◆リセット
　エラー発生中にアラームブザーは手動でＯＦＦにできます。アラームリレーはERROR/RESETボタンを押すまでは解除されません。ERROR/RESETボタンを押した場合には電源投入時の状態に戻ります。

◆電源
　２系統のＡＣ１００Ｖラインで同時駆動することができます。ＰＲＩ側ＡＣ断の場合には自動的にＳＥＣ側に切り替わります。

■ 仕　様
●ＢＢ入力：ＢＮＣ２系統、７５Ω、１Ｖ−ｐｐ
●ＢＢ出力：４系統、７５Ω、１Ｖ−ｐｐ
●ＷＯＲＤ入力：ＢＮＣ２系統、７５Ω、＋０．５〜５Ｖｐｐ
●ＷＯＲＤ出力：８系統、１０Ω、＞２．２Ｖ＠７５Ω
●アラームリレー出力：Ｄｓｕｂ９−Ｆ（＃４−４０）
●切り換え時間：１０ｍＳ以下、非同期
●切り換え素子：リレー
●電源：１００ＶＡＣ　５０／６０Ｈｚ　１０Ｗ
●外形寸法：４８２Ｗｘ４４Ｈｘ３０３Ｄ　４ｋｇ

旧バージョンCSP308の資料はこちら

  CSP308A "ALARM" D9-M(#4-40)
 1 0V                6 +5V
 2 Alarm Contact a   7 Alarm Contact b
 3                   8
 4                   9
 5
