SL904

SURROUND STICK

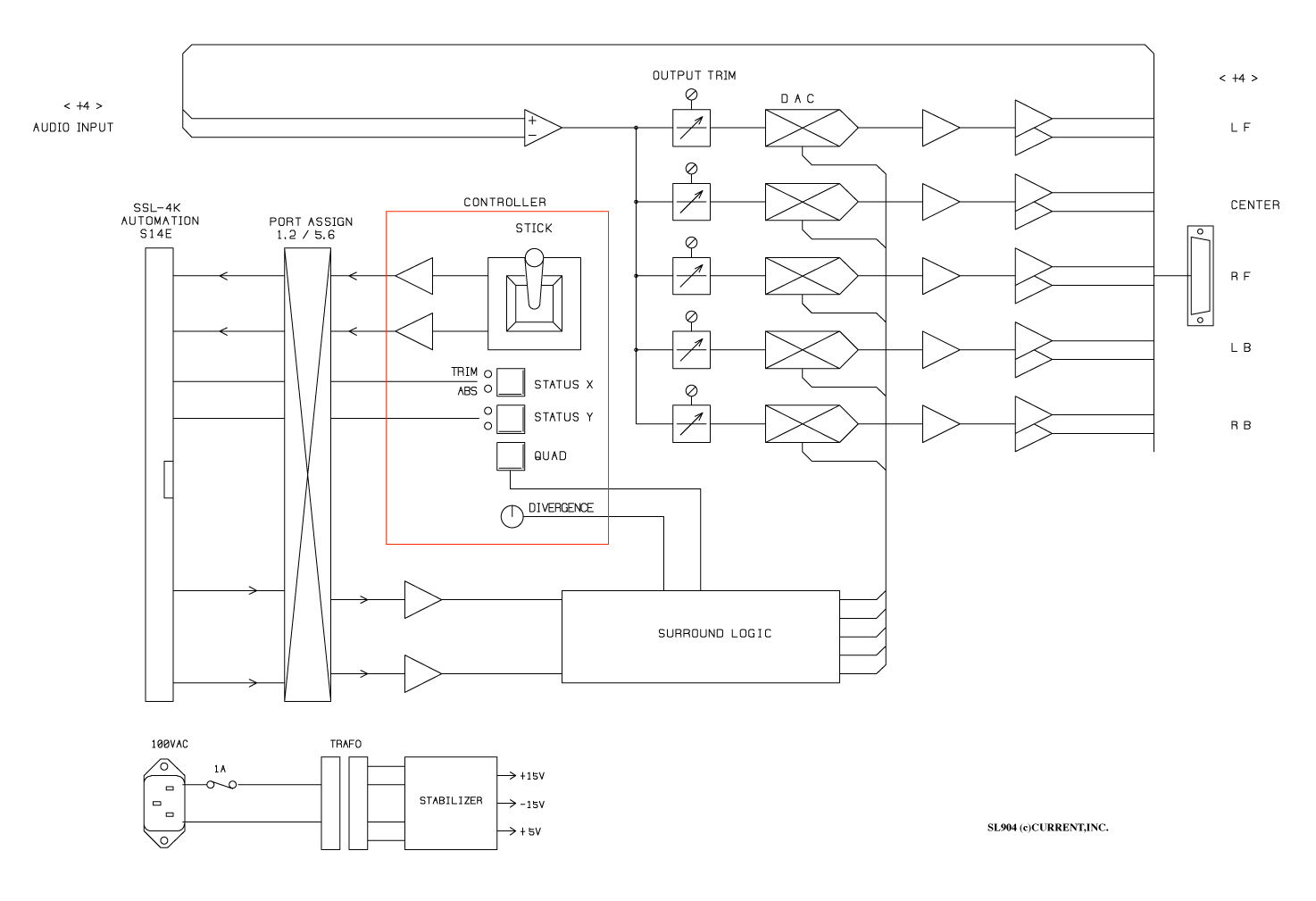

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

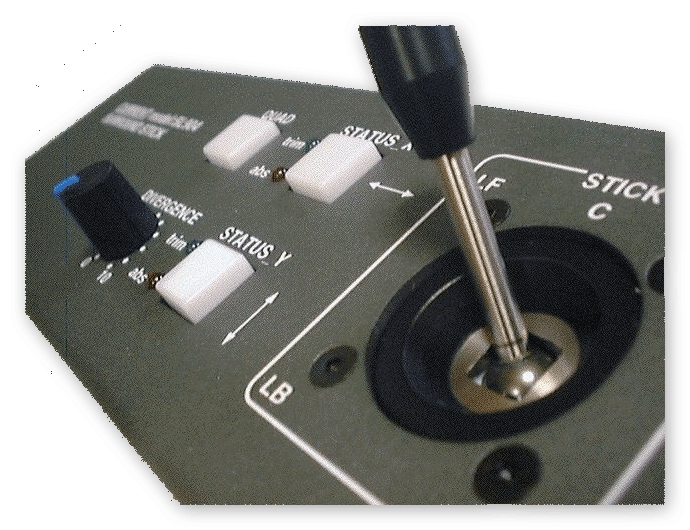

●5:1サラウンド対応ジョイスティック
●ダイバージェンスコントロール
●SSL−4Kオートメーション対応
●QUADモードとのダイナミック切換
●19インチ1Uサイズ

 SL904はSSL4000シリーズのオートメーションに対応した5:1サラウンドジョイスティックコントローラーです。フロントの広がり感を設定するダイバージェンス機能と単純なQUADパンモードにもダイナミックに切り換えできます。

◆オートメーション
 SL904は単体でも使用することが出来ますが、SSL4000シリーズコンピューターと接続した場合には通常のフェーダーオートメーションと同様の操作を行うことが出来ます。ステイタススイッチはXY軸が独立しているため、X軸のみをtrimしたりすることもできます。オートメーションに対応しているのはジョイスティックのみでQUADスイッチとDIVERGENCEトリムは割愛されています。

◆モード
 通常の5:1サラウンドモードとQUADモードはいつでもダイナミックに切り換えることが出来ますので、使用法によっては面白い効果が出せるかもしれません。

◆ダイバージェンス
 DIVERGENCEトリムによってフロントのL、C、Rに対して音像の広がり感を設定することが出来ます。例えば、Cに定位している状態でDIVERGENCEを上げていくと、LとRにも出力されセンターから左右に広がっていくような感じになります。また、Lに定位した状態だと、左から右へ広がり、音のカーテンを引くような感じを表現できます。ダイバージェンスはQUADモードの時と、バックのL、Rに対しては作用しません。

◆入出力、モニター
 SL904の入出力コネクタは全てDsub25コネクタですのでパッチベイなどへ立ち上げて使用する必要があります。関連製品のSL902を使用すると、4Kコンソール標準プログラム出力の4バス、サラウンドプログラム出力8バス、サラウンドテープリターン8バスを切り換えてモニターすることができます。また、個別にカットもできます。

◆外部コントロール
 SL904のRS232Cポートではソフトウェアの変更によりSONY−9pin、MIDIなどで外部からコントロールしたり、逆にMIDIコントロール可能なミキサーを制御することもできますのでお問い合わせ下さい。また、ジョイスティックの動作もソフトウェア変更により異なる仕様にもお応えできます。

◆その他
 8トラックモニターシステムSL902も併せてご検討下さい。また、SL902との同時購入の場合には特別価格を設定しております。

■ 仕 様
•AUDIO INPUT: BALANCED, 24kΩ, max=+24dBu
•AUDIO OUTPUTS: BALANCED, 50Ω, max=+24dBu
•AUDIO I/O CONNECTORS: Dsub25-F (#4-40)
•JOYSTICK: 1
•CONTROL: DIVERGENCE, QUAD mode
•AUTOMATION: S14-E, abs, trim, status, ch1,2 or 5,6
•INTERFACE: RS232C SERIAL REMOTE
•REFERENCE LEVEL: +4dBu
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REF. LEVEL
•EIN: <-90dB
•MAINS: 100VAC 50/60Hz, MAX=15W
•MAIN UNIT DIMENSIONS: 483Wx44Hx303D, 4kg
•REMOTE UNIT DIMENSIONS: 200Wx40Hx70D, 1kg

   SL904 “AUDIO I/O” Dsub25-F(#4-40)
01 AUDIO INPUT +                 14 AUDIO INPUT -
02 AUDIO INPUT GND               15 AUDIO OUTPUT LF +
03 AUDIO OUTPUT LF –             16 AUDIO OUTPUT LF GND
04 AUDIO OUTPUT C +              17 AUDIO OUTPUT C -
05 AUDIO OUTPUT C GND            18 AUDIO OUTPUT RF +
06 AUDIO OUTPUT RF –             19 AUDIO OUTPUT RF GND
07 AUDIO OUTPUT LB +             20 AUDIO OUTPUT LB -
08 AUDIO OUTPUT LB GND           21 AUDIO OUTPUT RB +
09 AUDIO OUTPUT RB –             22 AUDIO OUTPUT RB GND
10                               23
11                               24
12                               25
13
   SL904 "STICK" Dsub25-F(#4-40)
01 STICK CV X-AXIS              14 GND
02 STICK CV Y-AXIS              15 GND
03 CV DIVERGENCE CV             16 GND
04 SW QUAD SWITCH               17 LP QUAD LAMP
05 COM STATUS/TRIM/ABS COMMON   18 X STATUS SWITCH X
06 TRIM LED X                   19 ABS LED X
07 Y STATUS SWITCH Y            20 Y TRIM LED Y
08 ABS LED Y                    21 NONE CONNECTION
09 +15V                         22 +15V
10 0V                           23 0V
11 -15V                         24 -15V
12 +5V                          25 +5V
13 NONE CONNECTION

• Order Information

御注文型番 備考 価格(+TAX)
SL904 ジョイスティックオートメーション19”1U ¥640,000
