LCU4080

Programmable Panpots

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●4系統のステレオパンポット
●SSL4000コンピュ−タ−オ−トメ−ション対応
●ミックスアウト
●リモ−トによる抜群の操作性
●フロント/リヤ アクセス
●ジョイスティックコントロール可能

 LCU4080はこれまで2本のフェ−ダ−を使用して実現していたパンポットの動作を、フェ−ダ−と全く同じ感覚でSSL4000シリーズコンソ−ルのコンピュ−タ−によってオートメーション操作できる画期的な製品です。

◆フロント & リヤ アクセス
 オ−ディオのI/Oとしてフロントパネルにはコンソ−ルの標準であるバンタムジャックを備え、リヤパネルにもパラレルでDタイプコネクタ−を実装しています。

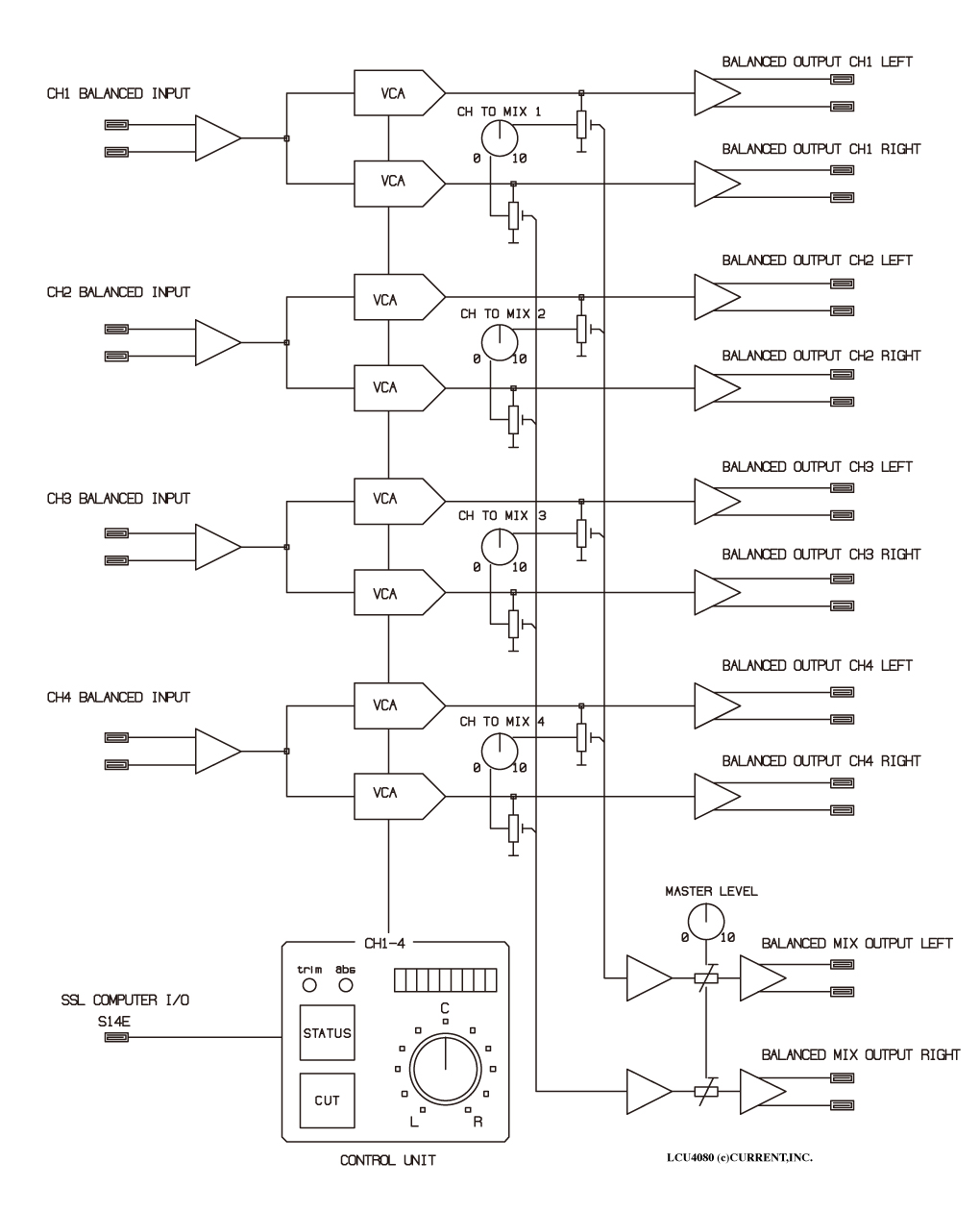

◆4系統のパンポット
 1イン2アウトのパンポットを4系統実装しており、シリ−ズに接続することによりサラウンドパンポットを構成することも可能です。また、4系統のパンポット出力をミックスして出力するMIX OUTも実装しています。

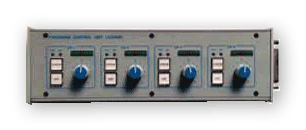

◆コントロ−ラ−
 LCU4080のコントロ−ラ−は、パンポットとその位置を表示するLEDディスプレイ、カットボタン、ステイタスボタン、トリムLED、アブソリュ−トLEDで1チャンネル分が構成されています。パンディスプレイは9ポイントのLEDで定位を表示するので、コンピュ−タ−で再生するときには視覚的に動作を確認することが出来ます。また、オプションで、ジョイスティックコントローラーを接続することも可能です。

◆コンピュ−タ−オ−トメ−ション
 LCU4080の本体リヤパネルにあるコンピュ−タ−ポ−トを利用して、通常の操作と全く同じ要領でSSL4000シリーズコンソ−ルのコンピュ−タ−によるオ−トメ−ションが可能です。

◆その他
 3:2サラウンドジョイスティックにはSL904をご使用下さい。

■ 仕 様
•INPUTS: BALANCED, 20kΩ, REF LEVEL=+4dBu, MAX +24dBu
•INPUT CONNECTORS: BANTAM JACK, REAR:D-25F(M2.6)
•OUTPUTS: BALANCED, 33Ω, REF LEVEL=+4dBu, MAX +24dBu
•OUTPUT CONNECTORS: BANTAM JACK, REAR:D-25-M(M2.6)
•MIX OUT: BALANCED 33Ω REF LEVEL +4dBu, MAX +24dBu
•F.RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz
•EIN: < -90dB
•CONTROL CV: 0~5VDC
•MAINS: 100VAC 20W(MAX)
•MAIN UNIT: 482Wx44Hx250D 4kg
•REMOTE UNIT: 256Wx26Hx77D 1kg

     LCU4080 ‘Audio Inputs’ D25-F
 1 AUDIO CH 1 INPUT HOT         14 AUDIO CH 2 INPUT COLD
 2 AUDIO CH 1,2 INPUT COMMON    15 AUDIO CH 2 INPUT HOT
 3 AUDIO CH 2 INPUT COLD        16 AUDIO CH 3 INPUT HOT
 4 AUDIO CH 3 INPUT COLD        17 AUDIO CH 3,4 INPUT COMMON
 5 AUDIO CH 4 INPUT HOT         18 AUDIO CH 4 INPUT COLD
 6                              19
 7                              20
 8                              21
 9                              22
10                              23
11                              24
12                              25
13
     LCU4080 'Audio Outputs' D25-M
 1 AUDIO OUTPUT CH 1 L HOT      14 AUDIO OUTPUT CH 1 L COLD
 2 AUDIO OUTPUT CH 1LR COMMON   15 AUDIO OUTPUT CH 1 R HOT
 3 AUDIO OUTPUT CH 1 R COLD     16 AUDIO OUTPUT CH 2 L HOT
 4 AUDIO OUTPUT CH 2 L COLD     17 AUDIO OUTPUT CH 2LR COMMON
 5 AUDIO OUTPUT CH 2 R HOT      18 AUDIO OUTPUT CH 2 R COLD
 6 AUDIO OUTPUT CH 3 L HOT      19 AUDIO OUTPUT CH 3 L COLD
 7 AUDIO OUTPUT CH 3LR COMMON   20 AUDIO OUTPUT CH 3 R HOT
 8 AUDIO OUTPUT CH 3 R COLD     21 AUDIO OUTPUT CH 4 L HOT
 9 AUDIO OUTPUT CH 4 L COLD     22 AUDIO OUTPUT CH 4LR COMMON
10 AUDIO OUTPUT CH 4 R HOT      23 AUDIO OUTPUT CH 4 R COLD
11 AUDIO MIX OUT L HOT          24 AUDIO MIX OUT L COLD
12 AUDIO MIX OUT LR COMMON      25 AUDIO MIX OUT R HOT
13 AUDIO MIX OUT R COLD
     LCU4080 'S14E' 50Way
 1 STATUS SWITCH & LED COM (+5V) 2 STATUS SWITCH 8
 3 trim LED 8                    4 abs LED 8
 5 STATUS SWITCH 7               6 trim LED 7
 7 abs LED 7                     8 STATUS SWITCH 6
 9 trim LED 6                   10 abs LED 6
11 STATUS SWITCH 5              12 trim LED 5
13 abs LED 5                    14 STATUS SWITCH 4
15 trim LED 4                   16 abs LED 4
17 STATUS SWITCH 3              18 trim LED 3
19 abs LED 3                    20 STATUS SWITCH 2
21 trim LED 2                   22 abs LED 2
23 STATUS SWITCH 1              24 trim LED 1
25 abs LED 1                    26 TATUS SWITCH & LED COM (+5V)
27                              28
29                              30
31 COMPUTER RETURN 1            32 COMPUTER RETURN 2
33 COMPUTER RETURN 3            34 COMPUTER RETURN 4
35 COMPUTER RETURN 5            36 COMPUTER RETURN 6
37 COMPUTER RETURN 7            38 COMPUTER RETURN 8
39                              40 COMPUTER RETURN COM
41 COMPUTER SEND 1              42 COMPUTER SEND 2
43 COMPUTER SEND 3              44 COMPUTER SEND 4
45 COMPUTER SEND 5              46 COMPUTER SEND 6
47 COMPUTER SEND 7              48 COMPUTER SEND 8
49                              50 COMPUTER SEND COM
     LCU4080 'Control' D25-F
 1 STATUS SW & LED COM          14 STATUS SWITCH 4
 2 trim LED 4                   15 abs LED 4
 3 STATUS SWITCH 3              16 trim LED 3
 4 abs LED 3                    17 STATUS SWITCH 2
 5 trim LED 2                   18 abs LED 2
 6 STATUS SWITCH 1              19 trim LED 1
 7 abs LED 1                    20 COMPUTER RETURN 1
 8 COMPUTER RETURN 2            21 COMPUTER RETURN 3
 9 COMPUTER RETURN 4            22 COMPUTER SEND 1
10 COMPUTER SEND 2              23 COMPUTER SEND 3
11 COMPUTER SEND 4              24 +15.0V SUPPLY
12 0.0V SUPPLY COMMON           25 0.0V SUPPLY COMMON
13 -15.0V SUPPLY

• Order Information

御注文型番 備考 価格(+TAX)
LCU4080 パンポット、オートメーション19”1U ¥560,000
