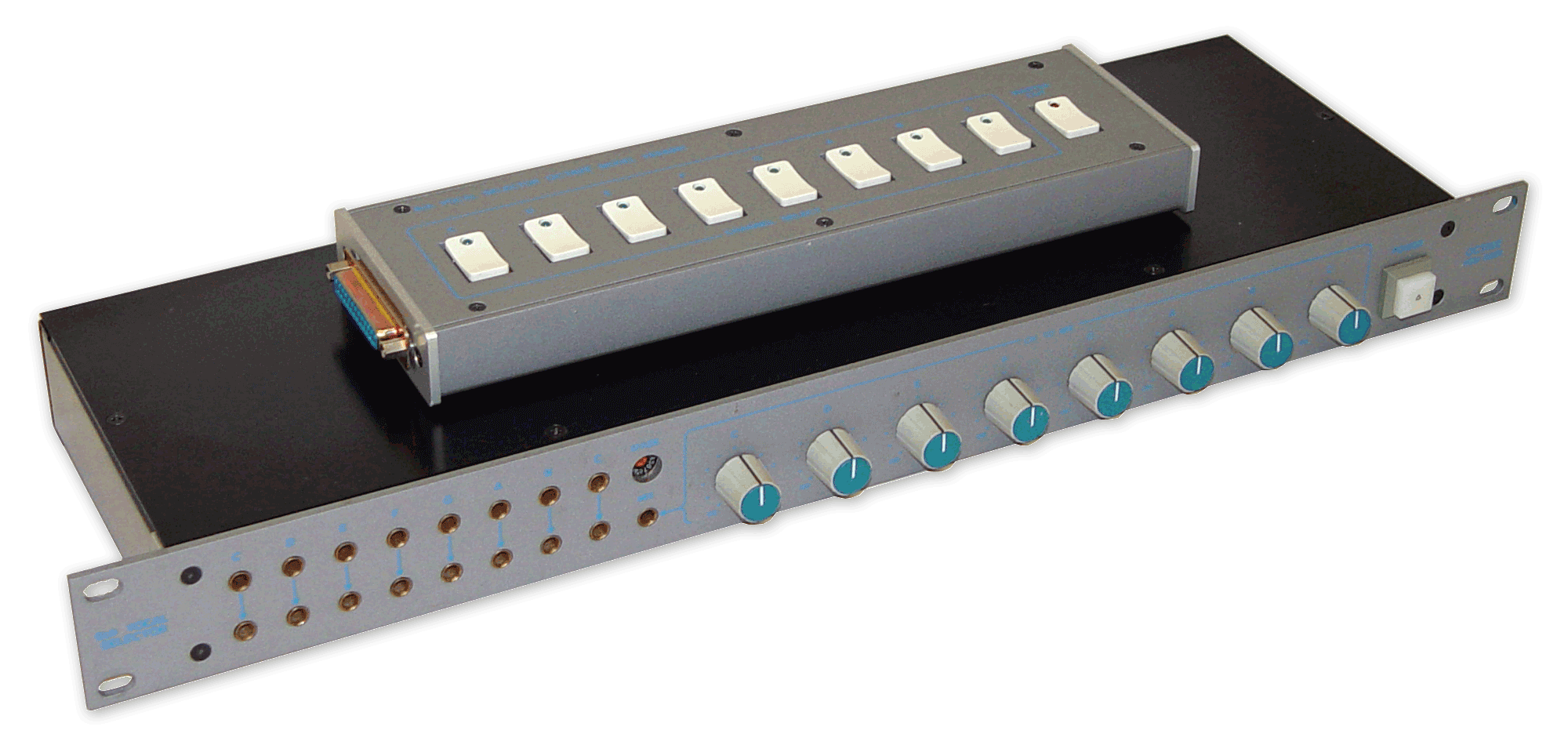

VSS8881

PROGRAMMABLE VOCAL SWITCHER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●８イン８アウト ＋ ミックスアウト
●パッチベイにもマウント出来る１Ｕサイズ
●４段階のクロスフェードタイム
●ＳＳＬ４０００オートメーション対応
●リモートコントローラーによる抜群の操作性

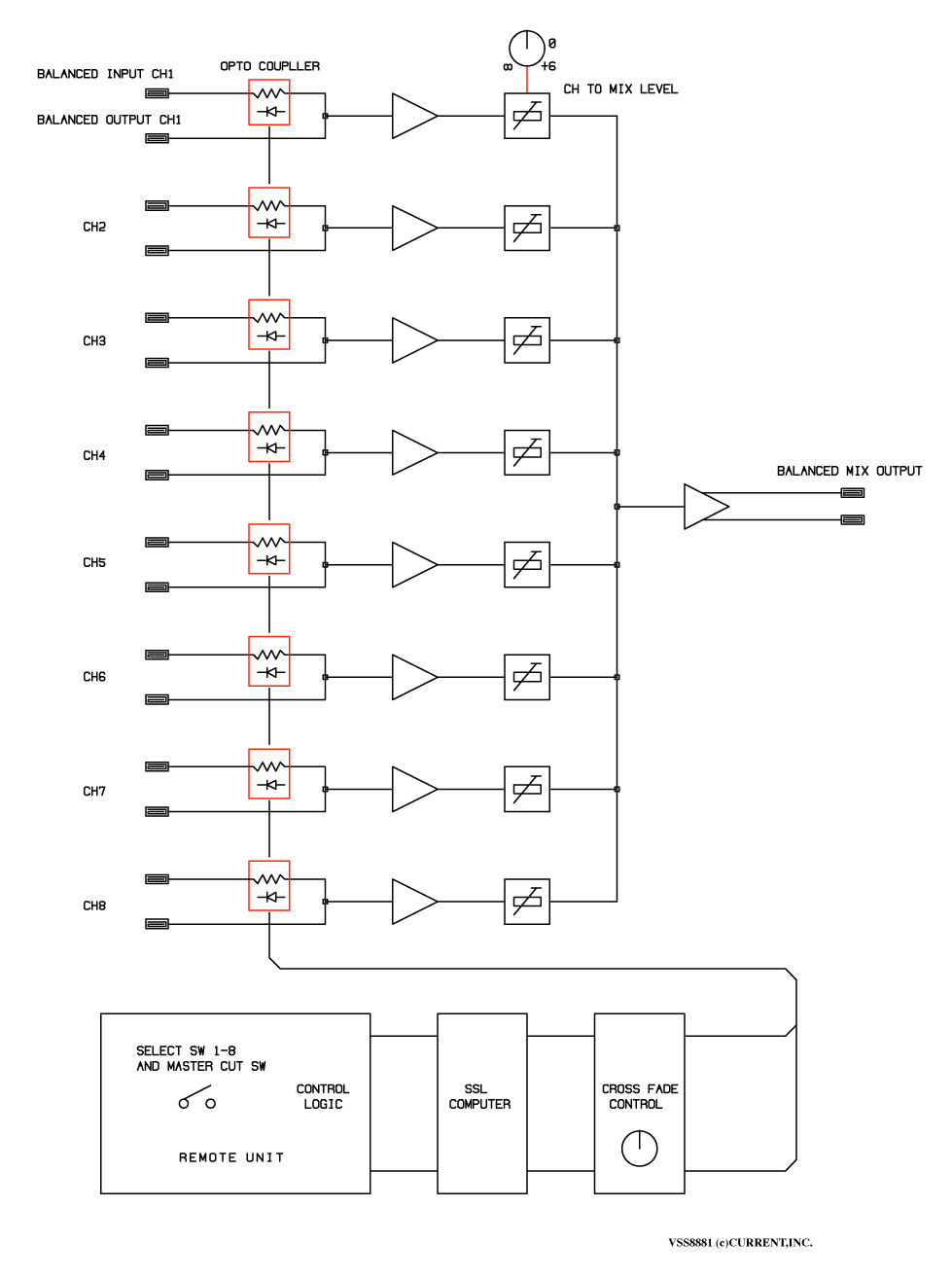

　ＶＳＳ８８８１は音色の変化を嫌うボーカルのスイッチング用として開発された８入力でミックスアウト出力のオーディオセレクターです。オーディオのスイッチングにおいてＶＣＡ等を使用したアクティブ回路では音色変化が避けられませんが、ＶＳＳ８８８１では音質劣化の非常に少ないＣＤＳを使用してこの問題を解決しました。

◆フロント＆リヤ アクセス
　オーディオＩ／Ｏとしてフロントパネルにはコンソールの標準であるバンタムジャックを備え、リヤパネルにもＤタイプコネクターを実装していますので、パッチベイにマウントした場合にはフロントから、エフェクターラック等にマウントした場合にはリヤパネルからアクセスできます。

◆クロスフェード
　ＶＳＳ８８８１は切り替え時（ＯＮからＯＦＦ、ＯＦＦからＯＮ）のクロスフェードタイムをフロントパネルのロータリースイッチで、約３０、７０、１００、２００ｍＳの４段階の設定が可能です。

◆ミックスアウト
　インディビジュアルI/Oとは別に、セレクトしたものをミックスボリュームを経由して出力することができます。インディビジュアルアウトとはパラレルで出力されるのでミックスアウトには異なったバランスで出力することもできます。また、各チャンネル毎のミックスレベルは最大で＋６ｄＢのゲインがあり、切り替え時のレベルの補正が可能です。

◆コントローラー
　ＶＳＳ８８８１のコントローラーは、８つのセレクトボタンとマスターカットボタンで構成されています。スイッチングはモードセレクトをすることなく、２つのモードで行えます。ひとつは、単独でボタンを押せばそのチャンネルが選ばれ、もうひとつのモードでは任意のボタンを押しながら他のボタンを押すと、複数のチャンネルを選ぶことができます。この機能によりある時点からボーカルをダブルにする等の使用法が考えられます。また、同時に複数のボタンを押すだけでも複数選択が可能です。

◆コンピューター・オートメーション
　ＶＳＳ８８８１の本体リヤパネルのコントロール電圧のＩ／Ｏコネクターを利用して、ＳＳＬ４０００シリーズコンピューターによるオートメーションが可能です。

◆その他
　ＶＳＳ８８８１には関連製品として、バランス入出力でＭＩＸアウト付きのＶＳＳ８００、アンバランス入出力タイプのＶＳＳ８０、ステレオタイプのＣＳＰ３８０もあります。

■ 仕　様
•INPUTS: CHANNEL C to C’ 8CHANNEL,BALANCED 20kΩ
•INPUTS CONNECTOR: BANTAM JACK,D-25F(#4-40)
•INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS: CHANNEL C to C’ 8CHANNEL, BALANCED < 600Ω
•OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS CONNECTOR: BANTAM JACK, D-25M(#4-40)
•MIX OUTPUT: BALANCED 33Ω
•MIX OUTPUT REFERENCE LEVEL: +4dBu, MAX +24dBu
•CONTROL: CHANNEL TO MIX LEVEL
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 10W(MAX)
•MAIN UNIT DIMENSIONS: 482Wx44Hx153D 4.5kg
•REMOTE UNIT DIMENSIONS: 256Wx29Hx77D 1kg

        VSS8881 INPUTS D25-F(M2.6)
 1 IN CH1 HOT              14 IN CH1 COLD
 2 IN CH1,2 com            15 IN CH2 HOT
 3 IN CH2 COLD             16 IN CH3 HOT
 4 IN CH3 COLD             17 IN CH3,4 com
 5 IN CH4 HOT              18 IN CH4 COLD
 6 IN CH5 HOT              19 IN CH5 COLD
 7 IN CH5,6 com            20 IN CH6 HOT
 8 IN CH6 COLD             21 IN CH7 HOT
 9 IN CH7 COLD             22 IN CH7,8 com
10 IN CH8 HOT              23 IN CH8 COLD
11                         24
12                         25
13

        VSS8881 OUTPUTS D25-M (M2.6)
 1 OUT CH1 HOT             14 OUT CH1 COLD
 2 OUT CH1,2 COM           15 OUT CH2 HOT
 3 OUT CH2 COLD            16 OUT CH3 HOT
 4 OUT CH3 COLD            17 OUT CH3,4 COM
 5 OUT CH4 HOT             18 OUT CH4 COLD
 6 OUT CH5 HOT             19 OUT CH5 COLD
 7 OUT CH5,6 COM           20 OUT CH6 HOT
 8 OUT CH6 COLD            21 OUT CH7 HOT
 9 OUT CH7 COLD            22 OUT CH7,8 COM
10 OUT CH8 HOT             23 OUT CH8 COLD
11 MIX OUT HOT             24 MIX OUT COLD
12 MIX OUT COM             25
13

        VSS8881 REMOTE D25-F (M2.6)
 1 COMPUTER RETURN CH1     14 COMPUTER RETURN CH2
 2 COMPUTER RETURN CH3     15 COMPUTER RETURN CH4
 3 COMPUTER RETURN CH5     16 COMPUTER RETURN CH6
 4 COMPUTER RETURN CH7     17 COMPUTER RETURN CH8
 5                         18 COMPUTER RETURN COMMON
 6 COMPUTER SEND CH1       19 COMPUTER SEND CH2
 7 COMPUTER SEND CH3       20 COMPUTER SEND CH4
 8 COMPUTER SEND CH5       21 COMPUTER SEND CH6
 9 COMPUTER SEND CH7       22 COMPUTER SEND CH8
10                         23 COMPUTER SEND COMMON
11 +15V SUPPLY             24 +15V SUPPLY
12 POWER SUPPLY COMMON     25 POWER SUPPLY COMMON
13 -15V SUPPLY

         VSS8881 COMPUTER D25-F (M2.6)
 1 COMPUTER RETURN CH1     14 COMPUTER RETURN CH2
 2 COMPUTER RETURN CH3     15 COMPUTER RETURN CH4
 3 COMPUTER RETURN CH5     16 COMPUTER RETURN CH6
 4 COMPUTER RETURN CH7     17 COMPUTER RETURN CH8
 5                         18 COMPUTER RETURN COMMON
 6 COMPUTER SEND CH1       19 COMPUTER SEND CH2
 7 COMPUTER SEND CH3       20 COMPUTER SEND CH4
 8 COMPUTER SEND CH5       21 COMPUTER SEND CH6
 9 COMPUTER SEND CH7       22 COMPUTER SEND CH8
10                         23 COMPUTER SEND COMMON
11 +15V SUPPLY             24 +15V SUPPLY
12 POWER SUPPLY COMMON     25 POWER SUPPLY COMMON
13 -15V SUPPLY
