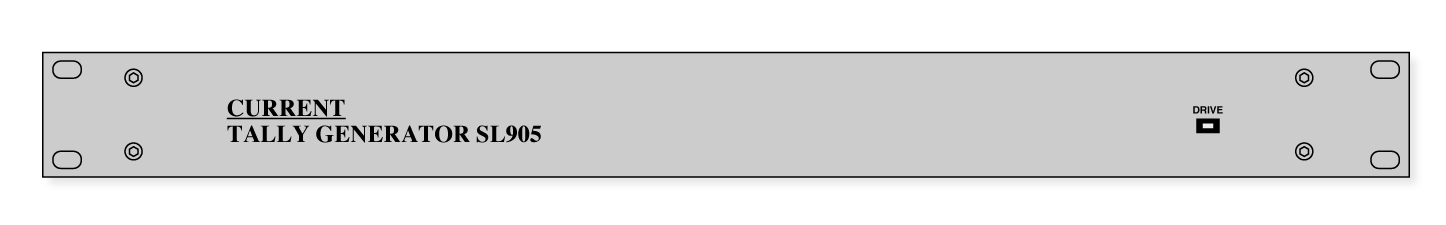

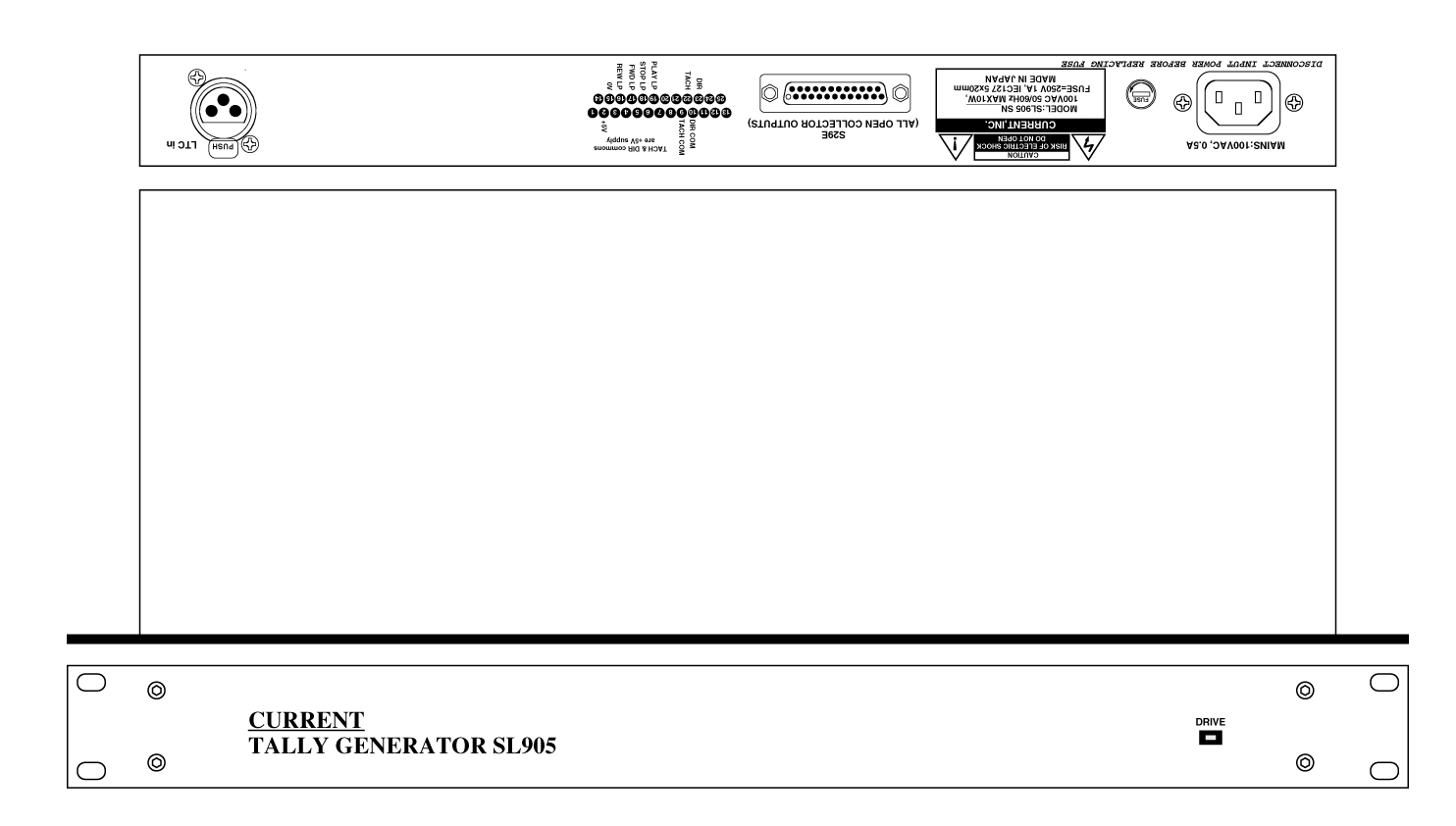

SL905

TALLY GENERATOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ＬＴＣからＳＳＬ−Ｓ２９Ｅへ
●各種タリー出力
●タコパルス、ディレクション信号も出力
●１／２０から６０倍速まで０Ｋ
●パラレルリモートのない機器に最適
●オープンコレクタ出力
●１９インチ１Ｕ

　ＳＬ９０５はＬＴＣ（タイムコード）をもとにＶＴＲ等のトランスポートタリーであるＲＥＷ、ＦＷＤ、ＰＬＡＹ、ＳＴＯＰのタリー及び、タコパルスとディレクション信号を出力します。９Ｐシリアルリモートのみでパラレルリモートを持たない機器を既存のシステムで使用したい場合に最適です。

◆ＬＴＣ入力
　ＸＬＲ３−Ｆコネクタで入力されるＬＴＣは１／２０から６０倍速まで読み取り可能です。

◆タリー出力
　ＳＬ９０５のタリーなどの信号はＤｓｕｂ２５−Ｆで出力されます。このフォーマットはＳＳＬコンソールのＳ２９Ｅフォーマットに準拠しており、全てオープンコレクターで、タリーコモン用の＋５ＶＤＣも出力されています。

◆タコパルス
　Ｓ２９Ｅへ出力されるタコパルスのレートはＬＴＣのフレームレートに対応します。例えば３０フレームの場合には３０Ｈｚが出力されます。

◆その他
　ＳＬ９０５はＬＴＣをもとにタリー、タコパルス及びディレクション信号を作り出すため、ＤＡＷ等のハードディスクベースの機器でＲＥＷ、ＦＷＤ時にＬＴＣを出力しない機種では正常に動作しません。

■ 仕　様
•LTC INPUT: BALANCED, 10kΩ
•INPUTS CONNECTOR: XLR3-F
•INPUTS REFERENCE LEVEL: 0dBu
•MINIMUM INPUTS LEVEL: -10dBu
•MAXIMUM INPUTS LEVEL: +10dBu
•OUTPUT: OPEN COLLECTOR MAX=24V
•TALLY COMMON: +5VDC
•S29E I/F: REW,FWD,PLAY,STOP TALLY,TACH,DIR
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D, 4kg

   SL905 "S29E" Dsub25-F(#4-40)
01                           14
02 LAMPS COMMON +5V          15 SWITCHES COMMON 0V
03 REW SW                    16 REW LP
04 FWD SW                    17 FWD LP
05 STOP SW                   18 STOP LP
06 PLAY SW                   19 PLAY LP
07                           20
08 REC SW                    21 REC LP
09 TACH COM                  22 TACH
10 DIR COM                   23 DIR
11                           24
12                           25
13
