IF3302

3302 REMOTE I/F

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●３３０２のリモートＩ／Ｆ
●ＳＳＬ Ｓ２８Ｅフォーマット
●コンパクト
●各社コンソールに適合

　ＩＦ３３０２はＤＥＮＯＮー３３０２のリモートコントロールをスイッチコモン、ランプコモン方式の一般的なパラレルリモート方式に変換するインターフェースです。

◆インターフェース
　ＩＦ３３０２のリモートパネル側インターフェースは、ほとんど全てのコンソールに適合します。特にＳＳＬコンソールのテープリモートフォーマットであるＳ２８Ｅへは直接接続が可能です。また、ＩＦ３３０２の電源で動作するため、タリー用の外部電源を用意する必要がありません。

■ 仕　様
•3302 I/F CONNECTOR: D25-M(#4-40)
•SW PANEL I/F CONNECTOR: D25-F(#4-40) SSL S28E FORMAT
•CONTROL SWITCH: SWITCH:REW, FWD, STOP, PLAY, REC
•CONTROL TALLY: PLAY, REC (+24VDC)
•MAINS: 100VAC, 50/60Hz MAX=4W

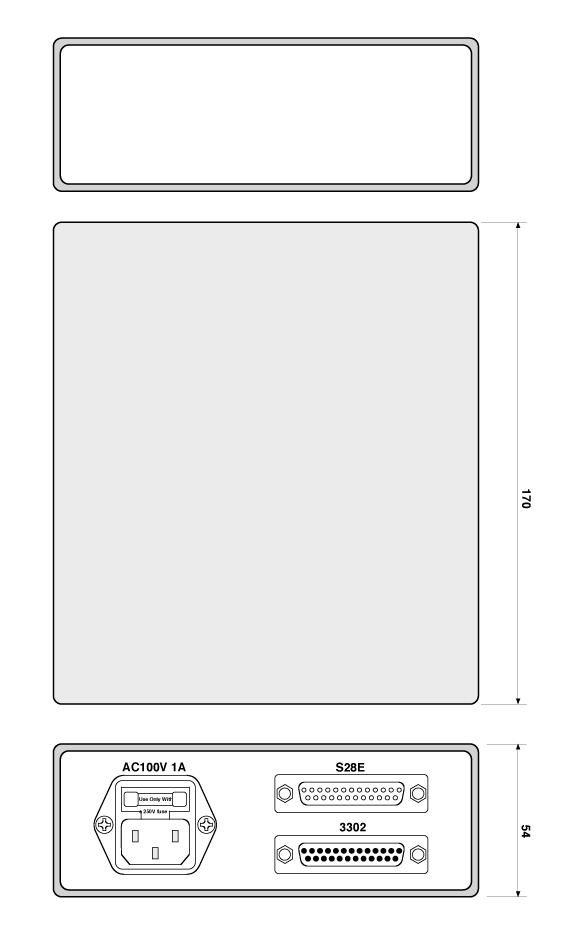

•DIMENSIONS: 150Wx54Hx170D, 0.8kg

      "3302" D25-M(#4-40)
01                 14 REW SW
02 STOP/PLAY COM   15 REC-2(PLAY LAMP)
03 REW/FF COM      16 STOP SW
04 REC-1(REC LAMP) 17 FF SW
05 PLAY SW         18
06                 19
07                 20
08                 21
09                 22
10                 23
11                 24
12                 25
13

      "S28E" D25-F(#4-40)
01                 14
02 LAMPS COM +24V  15 SWITCHES COM 0V
03 REW SW          16 REW LP
04 FF SW           17 FF LP
05 STOP SW         18 STOP LP
06 PLAY SW         19 STOP LP
07                 20
08 REC SW          21 REC LP
09                 22
10                 23
11                 24
12                 25
13

• Order Information
