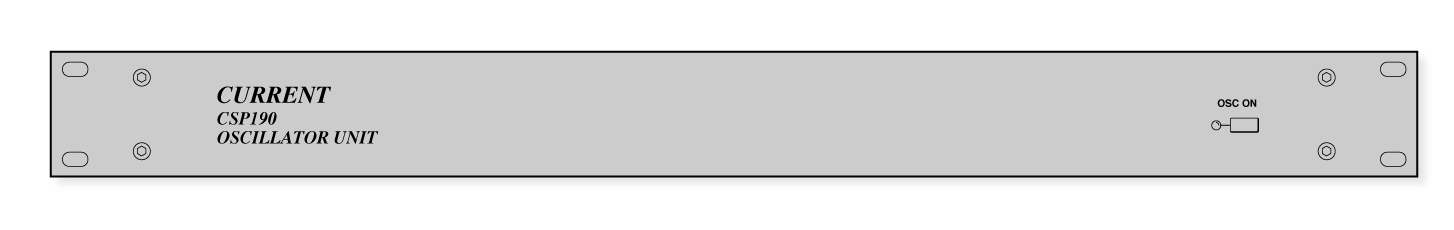

CSP190

OSC UNIT

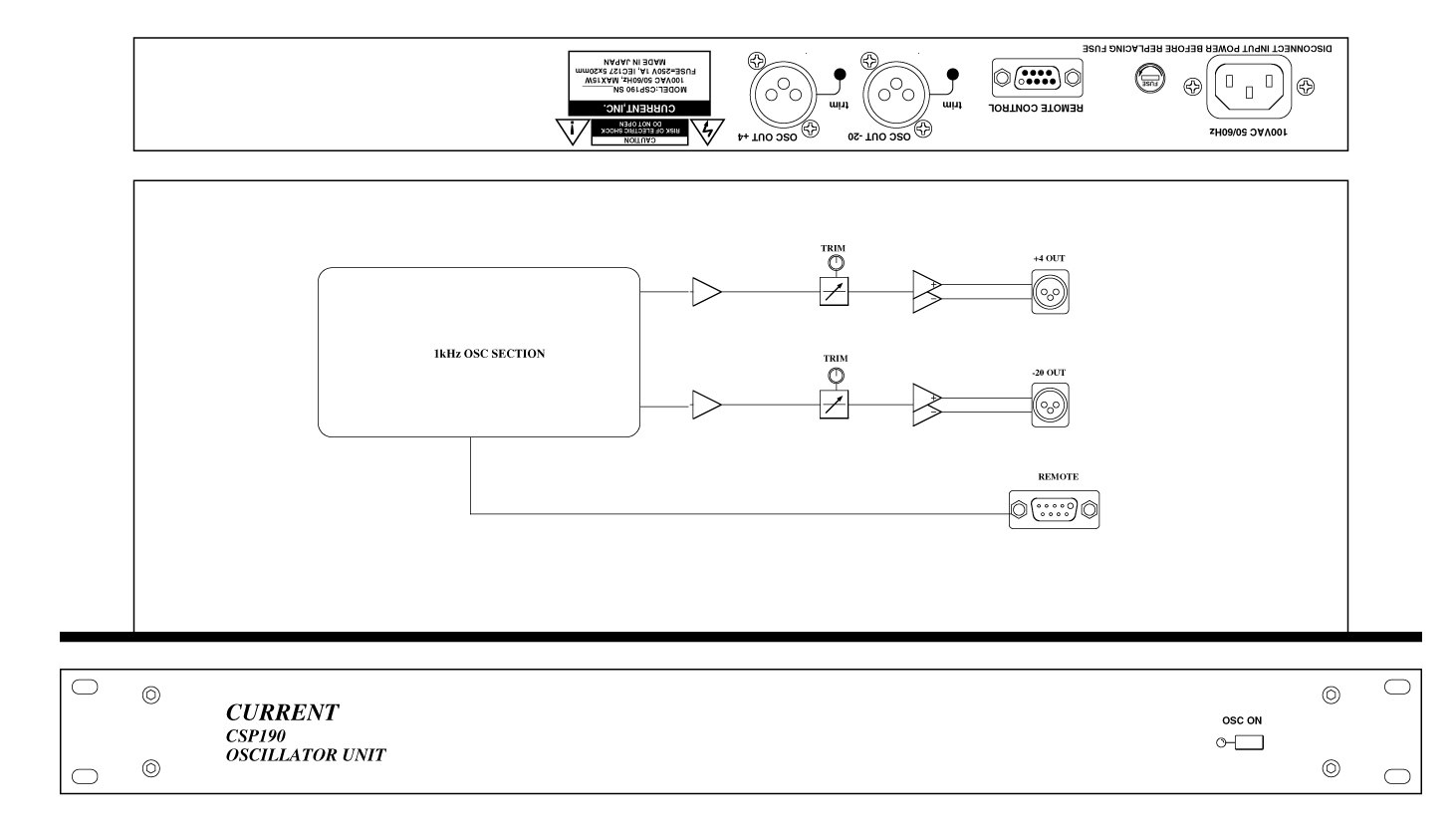

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●低歪率アナログオシレーター
●1kHz、+4/−20dBu出力
●リモートコントロール可能
●19インチ1Uサイズ

 CSP190は19インチ1Uサイズで、+4dBu及び−20dBuの2系統の出力を備えた低歪アナログオシレーターです。VTR等の基準信号用発振器として最適です。

◆コントロール
 オシレーターのON/OFFコントロールはフロントパネルのスイッチまたは、リモートコントロールで行うことができます。また、2系統の出力レベルの微調整もリヤパネルのトリムで可能です。

◆出力レベル
 +4出力は0dBuから+4dBuまでリヤパネルのトリムで可変出来ます。−20dBu出力は約±6dBの可変が出来ます。なお、出力レベルの設定は30分以上のウォーミングアップ後に行ってください。

◆その他
 標準の周波数は1kHzですが、変更することもできますのでお問い合わせ下さい。

CSP190はコンパクトなCSP290へアップデートされました。

■ 仕 様
●出力信号:1kHzサイン波
●周波数偏差:±1%
●出力レベル:+4dBu、−20dBu
●出力インピーダンス:50Ω
●出力コネクター:XLR3−M
●レベル調整:±6dB
●リモートコネクター:D9−F(#4−40)
●THD:<0.01%
●電源:100VAC 50/60Hz 10W
●外形寸法:482Wx44Hx303D 4kg

   CSP190 "REMOTE" D9-F(#4-40)
 1 REMOTE SWITCH +        6
 2 REMOTE SWITCH -        7
 3 +15V SUPPLY            8
 4 15V COMMON             9
 5

• Order Information

御注文型番 備考 価格(+TAX)
CSP190 アナログオシレーター、リモート、19”1U ¥198,000
