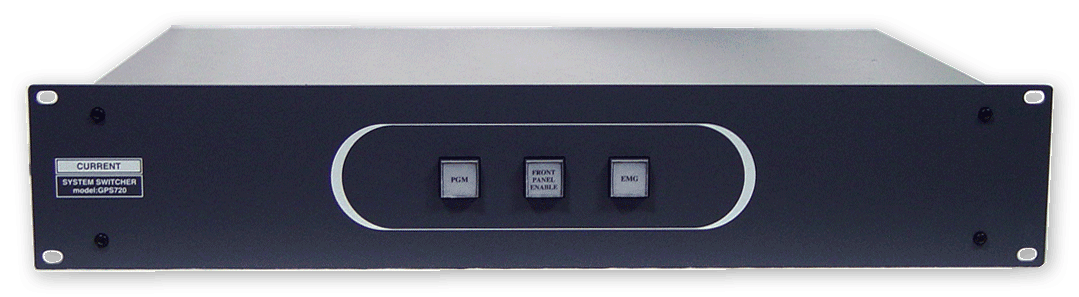

GPS720

10ch 2:1 System Switcher

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●10chの2:1システムスイッチャー
●アナログオーディオ、デジタルオーディオ対応
●コンポジットビデオ対応
●リモート制御可
●19インチ2U

 GPS720はDsub9コネクタでのバランス信号とBNCでのアンバランス信号10chを切り換え可能な2:1システムスイッチャーです。切り換え素子にはリレーを使用していますので電源断時でもシステムAが接続されます。

◆スイッチング
 GPS720の信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。A、Bの2システムは電源断時にはシステムAがバイパスされますので非常時にも安心です。

◆対応信号
 Dsub9コネクタはバランス仕様のアナログオーディオ、デジタルオーディオ及び各種制御信号等に対応します。BNCコネクタはアナログオーディオ、デジタルオーディオ、ワードクロック、コンポジットビデオ等に使用できます。

◆ターミネーション
 選択されていないシステムのDsub25ポートは約600Ωがホットとコールド間に負荷されます。同様にBNCポートは75Ωが負荷されます。

◆コントロール
 GPS720のコントロールはフロントパネルのスイッチまたはリヤパネルのGPIコネクタ経由で行います。また、電源断及び電源投入時には”A”が選択されます。フロントパネルで操作する場合には”FrontPanelEnable”ボタンを押しながらAまたはBを押します。

◆その他
 また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕 様
•BALANCED INPUTS A,B: Dsub9-F (#4-40)
•BALANCED SELECTED: Dsub9-M (#4-40)
•UNBALANCED INPUTS A,B: BNC
•UNBALANCED SELECTED: BNC
•CONTROL: FRONT PANEL, GPI (Dsub9-F #4-40)
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

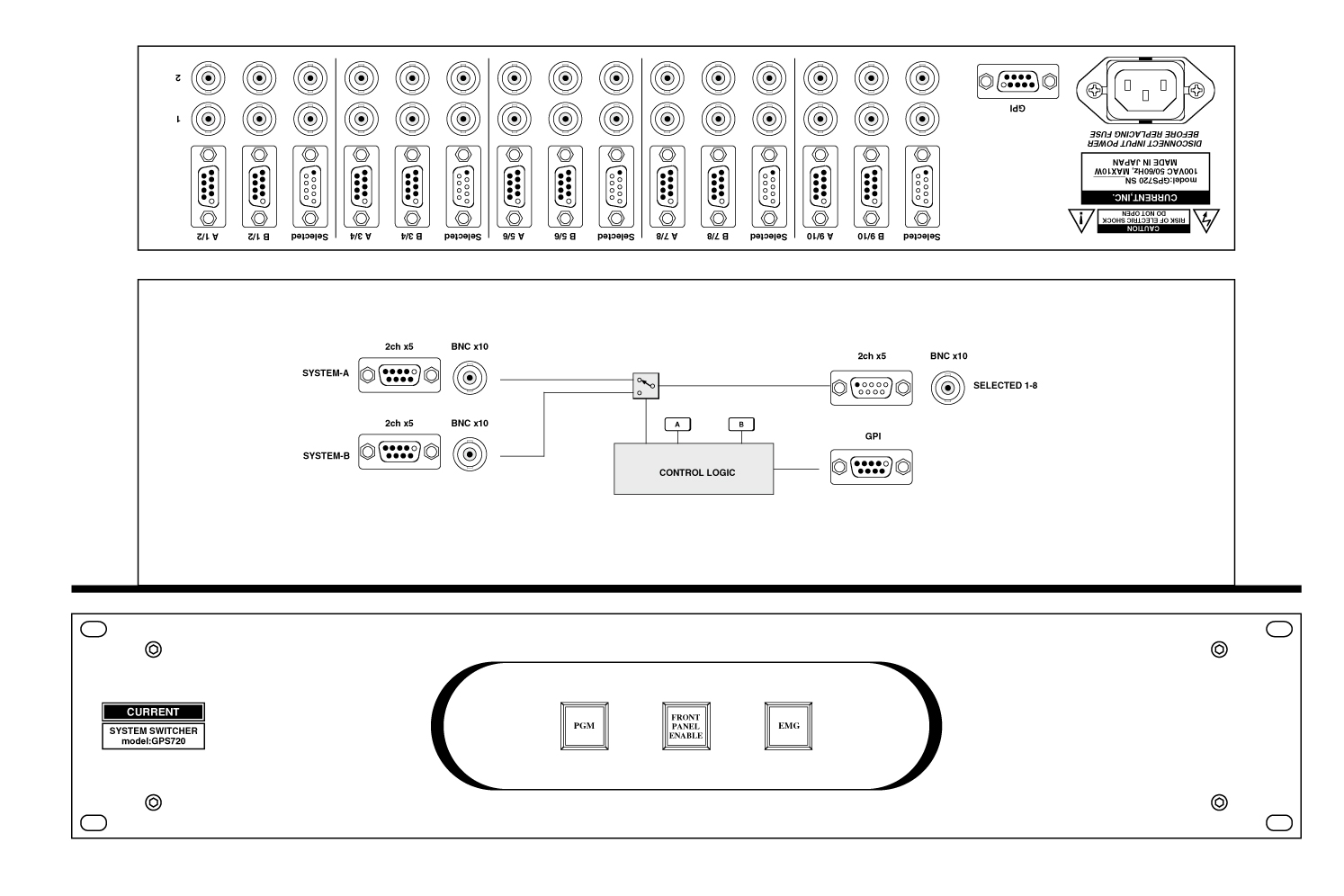

 INPUT "A 1/2" & "B 1/2" D9-F(#4-40)
 1 AUDIO 1 HOT          6 AUDIO 1 COLD
 2 AUDIO 1 GND          7 AUDIO 2 HOT
 3 AUDIO 2 COLD         8 AUDIO 2 GND
 4                      9
 5 GND
 SELECTED "A 1/2" & "B 1/2" D9-M(#4-40)
 1 AUDIO 1 HOT          6 AUDIO 1 COLD
 2 AUDIO 1 GND          7 AUDIO 2 HOT
 3 AUDIO 2 COLD         8 AUDIO 2 GND
 4                      9
 5 GND
 REMOTE D9-F(#4-40)
 1 SWITCHES COMMON +0V  6 LAMPS COMMON +5V
 2 PROGRAM SWITCH       7 PROGRAM LAMP
 3 EMERGENCY SWITCH     8 EMERGENCY LAMP
 4                      9
 5

• Order Information

御注文型番 備考 価格(+TAX)
GPS720 オーディオ、BNC、19”2U ¥640,000
GPS720-1 オーディオ、BNC、19”2U、冗長言々 ¥768,000
