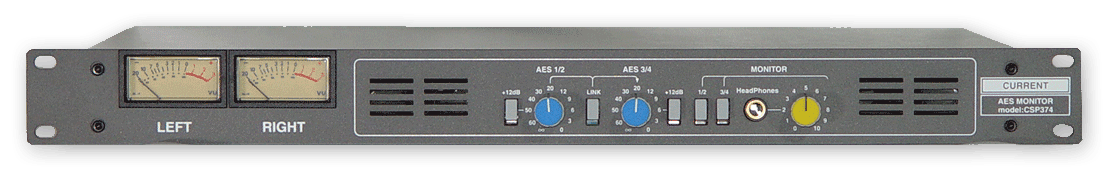

CSP374

DUAL AES MONITOR

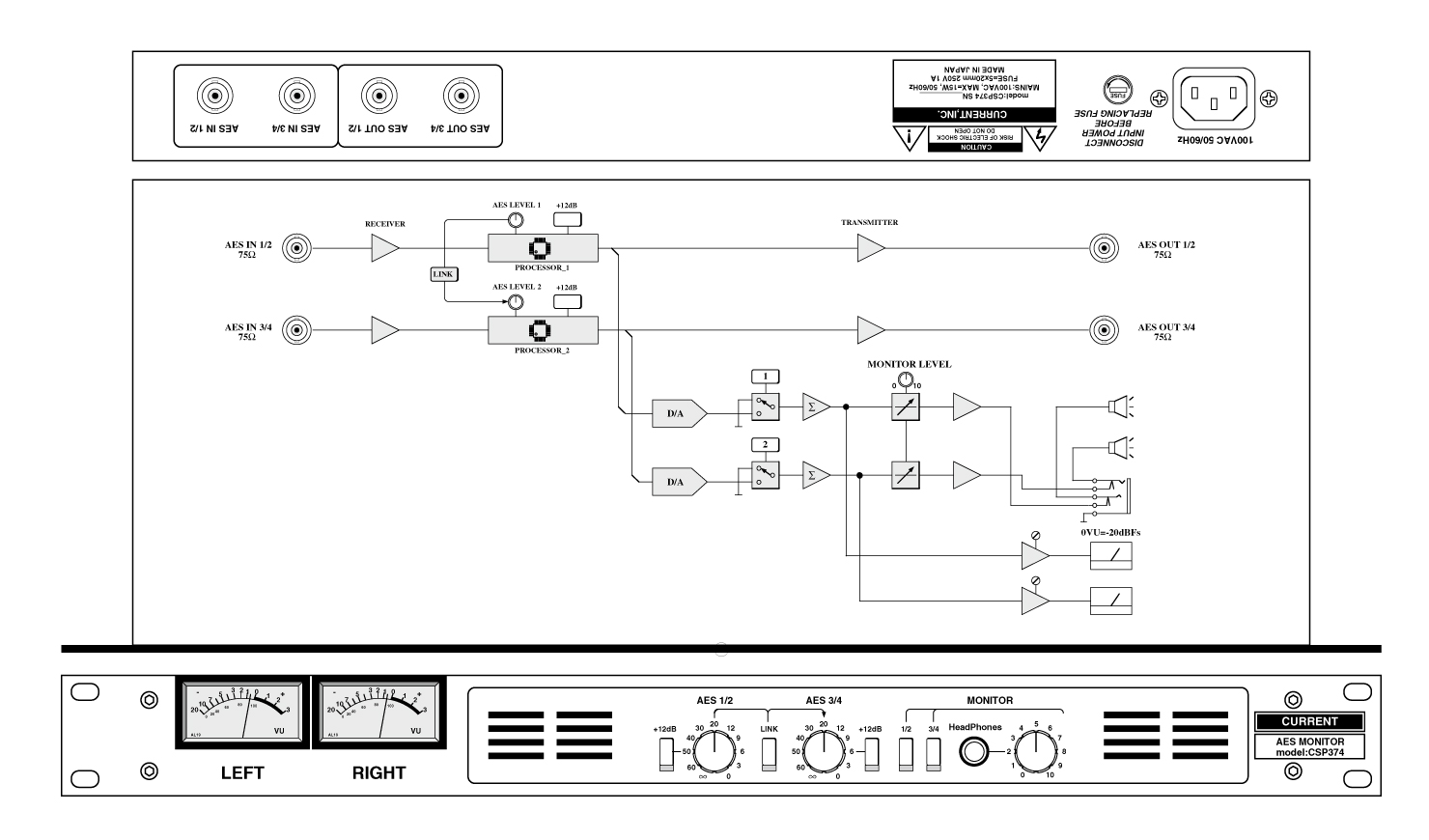

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●4chのAESレベルコントロール
●+12dB機能
●チャンネルリンク
●24bit、96kHz対応
●高品質D/Aコンバーター内蔵
●BNC入出力
●ステレオスピーカー
●ステレオヘッドフォン
●ステレオVUメーター
●19インチ1U

 CSP374はスタジオ及び、編集室用として開発された2系統を独立コントロールできるAES/EBUフォ−マット対応のデジタルオ−ディオ・アッテネーターです。モニター用には高品質なD/Aコンバーターも備えていますので確かなモニターができます。また、+12dB機能によりレベルを+12dBシフトすることができますので入力レベルが低い場合に補正することもできます。

◆デジタル入出力
 2系統のAES入力はBNCコネクタですのAES3−ID信号を変換アダプタなしで接続できます。また、SPDIFフォーマットにも対応します。

◆VUメーター、モニター
 CSP374には96kHz動作可能な最高級のD/Aコンバータを内蔵していますので高品質なモニターが可能です。モニタースイッチは1/2、3/4のスイッチで出力を確認することができます。両方のスイッチをONにした場合にはミックスされます。この時にはゲインが6dB下がりますので両方に0VUの信号を入れた場合でも振り切れることはありません。VUメーターの表示はSP,HPでモニターしている信号と同じです。

◆リンク
 リンクボタンを押すとCH1/2をマスターとしてCH3/4を連動してコントロールすることができます。この場合でも+12dBスイッチは独立してコントロールできます。

◆FS、エンファシス等
 CSP374では、サンプリング周波数は32kHzから96kHzいずれにも対応していますが、レベルのみのコントロールで、チャンネルステータス、バリディティ、ユーザーズビット、エンファシス等に関しては処理を行わないでスルーで出力します。

◆+12dB
 CSP374の+12dBボタンを押すと単純にレベルを12dBアップします。絞りきり直前の最大減衰量は通常は60dBですが、この場合には減衰量は48dBとなります。

■ 仕 様
•CHANNEL: 4
•AES/EBU INPUT: UNBALANCED 75Ω BNC, 1V/5V
•RESOLUTION: 24bit
•SAMPLING RATE: 32kHz to 96kHz
•EMPHASIS: NO PROCESSED
•VUCP bits: NO PROCESSED
•AES/EBU OUTPUT: UNBALANCED 75Ω BNC, 1V/5V
•CONTROL +12dB, LINK
•LEVEL CONTROL: 0 ~ ∞ 10bit resolution
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•MONITOR: STEREO, SPEAKERS, HEADPHONES 0.5W
•THD: < 0.01% at 1kHz REFERENCE LEVEL 16BIT
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz MAX=15W
•DIMENSIONS: 482Wx44Hx303D 4kg

• Order Information

御注文型番 備考 価格(+TAX)
CSP374 2系統AESアッテネータ、VU付、19”1U ¥640,000
