CSP118

PROGRAM METER 8ch

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8chVUメーター
●最高級大型メーターユニット
●バランスXLR入力、DSUB25スルー出力
●−20dBu〜+20dBuトリム
●600Ωライン対応
●切れない照明付
●19インチ2U高

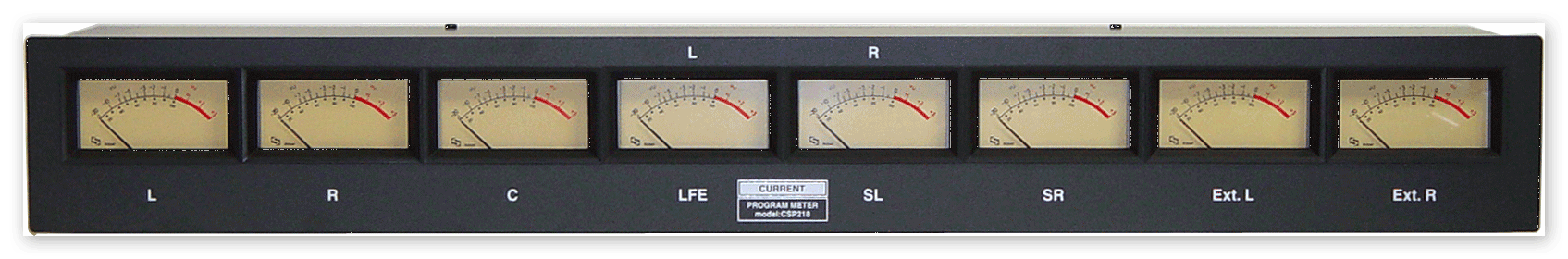

 CSP118は8ch仕様のプログラムメーターです。VUメーターユニットには大型コンソールなどにも使用されている、実績及び品質も最高級のSIFAM社製AL29WFを採用しています。また、各メーターの照明には美しく、保守の必要のない電球色LEDを使用しています。

◆オーディオ入出力

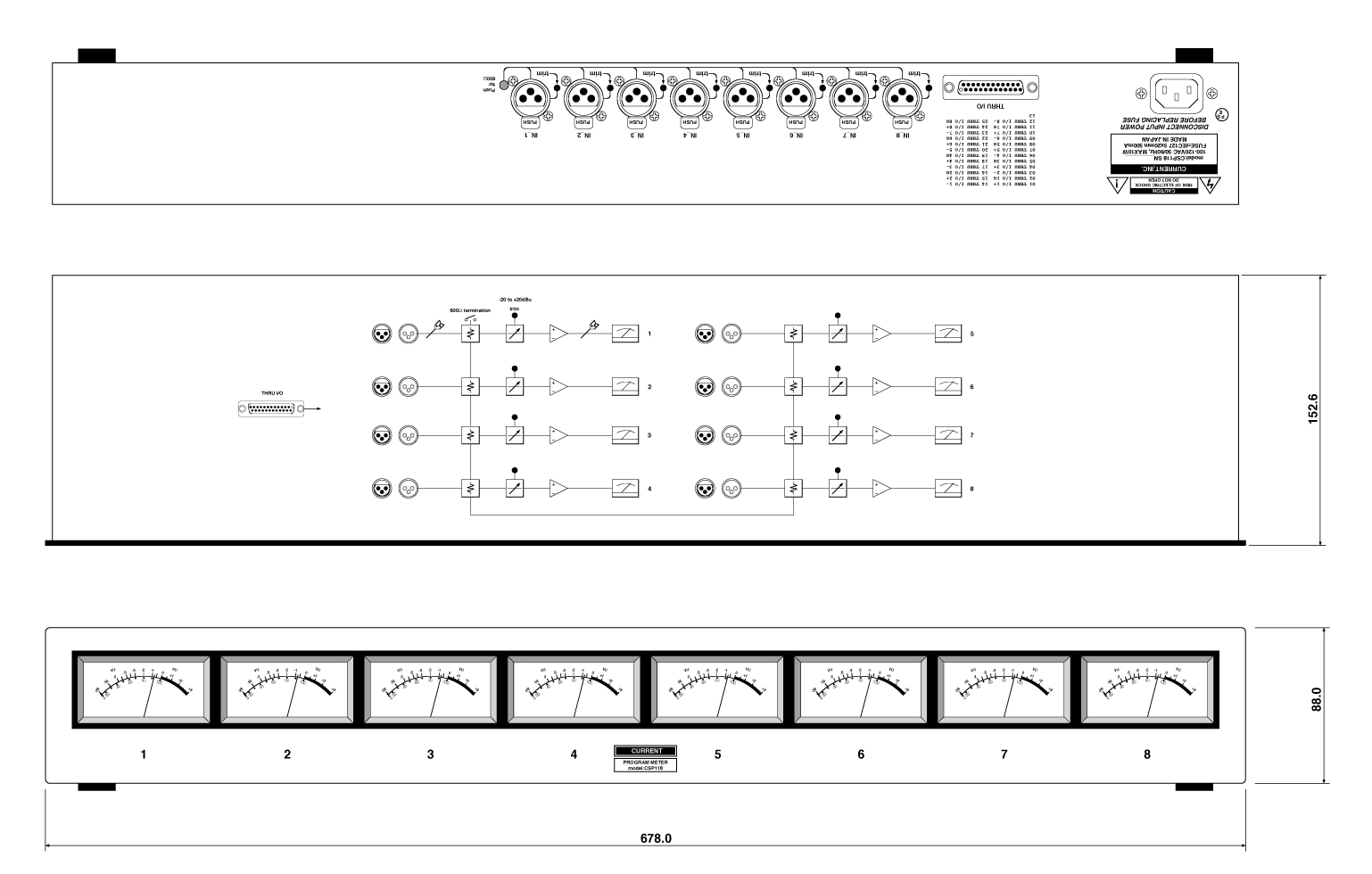

 CSP118のオーディオ入力はバランス型XLRタイプコネクターです。スルー出力はDSUB25−Fコネクターですが、XLRとは直結されていますのでどちらからでも入力できます。また、リヤパネルには600Ωターミネーションスイッチもあります。

◆トリム
 VUメーターの調整はリヤパネルの各入力コネクター横のトリムで、−20dBu〜+20dBuの範囲で設定可能です。なお、標準の基準レベルは0VU=+4dBuですが変更することもできますので注文時に指定してください。

◆その他
 オプションでメーターの名称などは仕様に応じて変更もできますが別途製版代が必要となります。ラックマウントの8chメーターの場合にはCSP108RまたはCSP158ARをご使用下さい。

■ 仕 様
•INPUTS: 20kΩ/600Ω, REF=+4dBu, MAX=+24dBu
•INPUT CONNECTOR: XLR3-F
•THRU OUTPUTS CONNECTOR: D25-F(#4-40)
•TRIM: -20dBu~+20dBu
•FREQUENCY RESPONSE: 20Hz~20kHz +/-0.5dB
•METERS: SIFAM AL29WF with LED Lamp
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 678Wx88Hx153D, 7kg

     Dsub25-F Connector Pin List
 1 Signal I/O 1 +          14 Signal I/O 1 -
 2 Signal I/O 1 Gnd        15 Signal I/O 2 +
 3 Signal I/O 2 -          16 Signal I/O 2 Gnd
 4 Signal I/O 3 +          17 Signal I/O 3 -
 5 Signal I/O 3 Gnd        18 Signal I/O 4 +
 6 Signal I/O 4 -          19 Signal I/O 4 Gnd
 7 Signal I/O 5 +          20 Signal I/O 5 -
 8 Signal I/O 5 Gnd        21 Signal I/O 6 +
 9 Signal I/O 6 -          22 Signal I/O 6 Gnd
10 Signal I/O 7 +          23 Signal I/O 7 -
11 Signal I/O 7 Gnd        24 Signal I/O 8 +
12 Signal I/O 8 -          25 Signal I/O 8 Gnd
13 N.C.

• Order Information

御注文型番 備考 価格(+TAX)
CSP118 8ch、VUメーター、据置型、2U高 ¥480,000
