CSP158A

PROGRAM METER 8ch

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●8chVUメーター
●バランスXLR入力
●Dsub25スルー入出力
●−20〜+20dBuトリム付
●切れない照明付
●600Ωライン対応
●19インチ1U

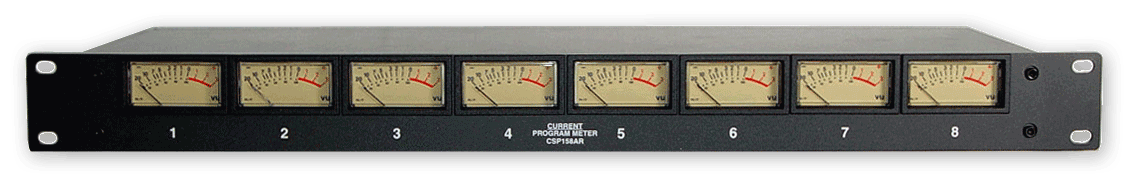

 CSP158A/Rは19インチ1Uサイズの8チャンネルプログラムメーターです。VUメーターユニットには大型コンソールなどにも使用されている、実績のあるSIFAM社製を採用しています。また、各メーターの照明には保守の必要のない電球色LEDを使用しています。

◆オーディオ入出力
 CSP158A/Rのオーディオ入力はバランス型XLRタイプコネクターです。スルーI/OのDSUB25−Fコネクターは、XLRと直結されていますので入力または出力として使用できます。また、リヤパネルには600Ωターミネーションスイッチもあります。

◆トリム
 VUメーターのリファレンス調整はリヤパネルの各入力コネクター横のトリムで−20dBu〜+20dBuの範囲で設定可能です。なお、標準の基準レベルは0VU=+4dBuです。

◆その他
 オプションで基準レベル及び、メーターの名称などは仕様に応じて変更もできますが別途製版代が必要となります。CSP158Aには2タイプありますので、デスクトップ型のCSP158Aまたはラックマウント型のCSP158ARは注文時に指定して下さい。

■ 仕 様
●オーディオ入力:8ch、バランス、20kΩ、XLR3ー31
●スルー入出力:DSUB25−F(#4−40)
●基準レベル:+4dBu
●周波数特性:20〜20kHz ±0.5dB
●コントロール:メータートリム −20dBu〜+20dBu
●表示:VUメーター SIFAM製AL19WF
●電源:100−120VAC 50/60Hz、10W

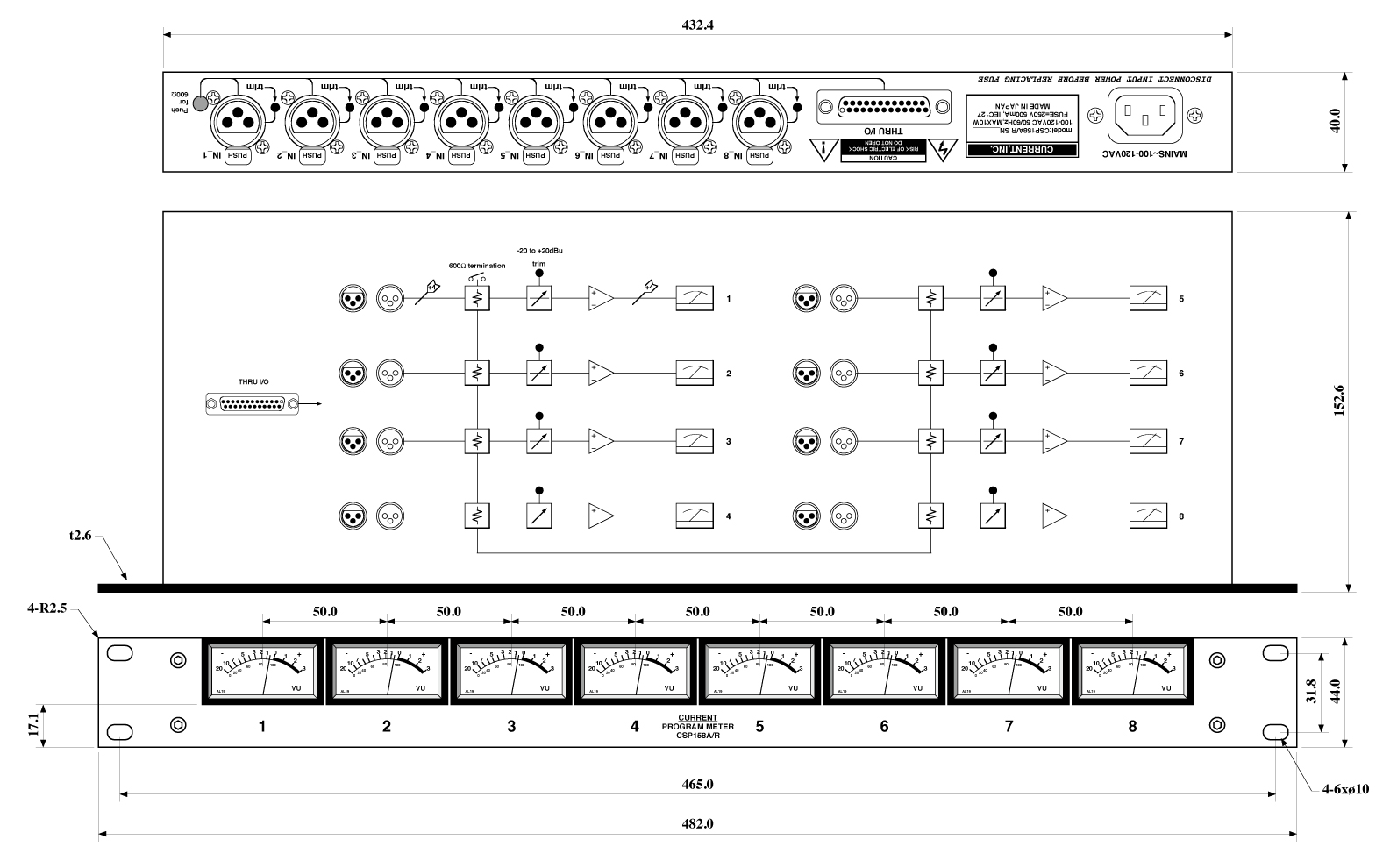

●CSP158AR外形寸法: 482Wx44x153D 4kg
●CSP158A外形寸法: 438Wx44x153D 4kg

     Dsub25-F Connector Pin List
 1 Signal I/O 1 +         14 Signal I/O 1 -
 2 Signal I/O 1 Gnd       15 Signal I/O 2 +
 3 Signal I/O 2 -         16 Signal I/O 2 Gnd
 4 Signal I/O 3 +         17 Signal I/O 3 -
 5 Signal I/O 3 Gnd       18 Signal I/O 4 +
 6 Signal I/O 4 -         19 Signal I/O 4 Gnd
 7 Signal I/O 5 +         20 Signal I/O 5 -
 8 Signal I/O 5 Gnd       21 Signal I/O 6 +
 9 Signal I/O 6 -         22 Signal I/O 6 Gnd
10 Signal I/O 7 +         23 Signal I/O 7 -
11 Signal I/O 7 Gnd       24 Signal I/O 8 +
12 Signal I/O 8 -         25 Signal I/O 8 Gnd
13 N.C.

旧バージョンの資料はこちら

• Order Information

御注文型番 備考 価格(+TAX)
CSP158AR 8chVUメーターユニット、19”1U ¥248,000
CSP158A 8ch、VUメーターユニット、据置型、1U高 ¥248,000
