CSP258

AES VU METER 8ch

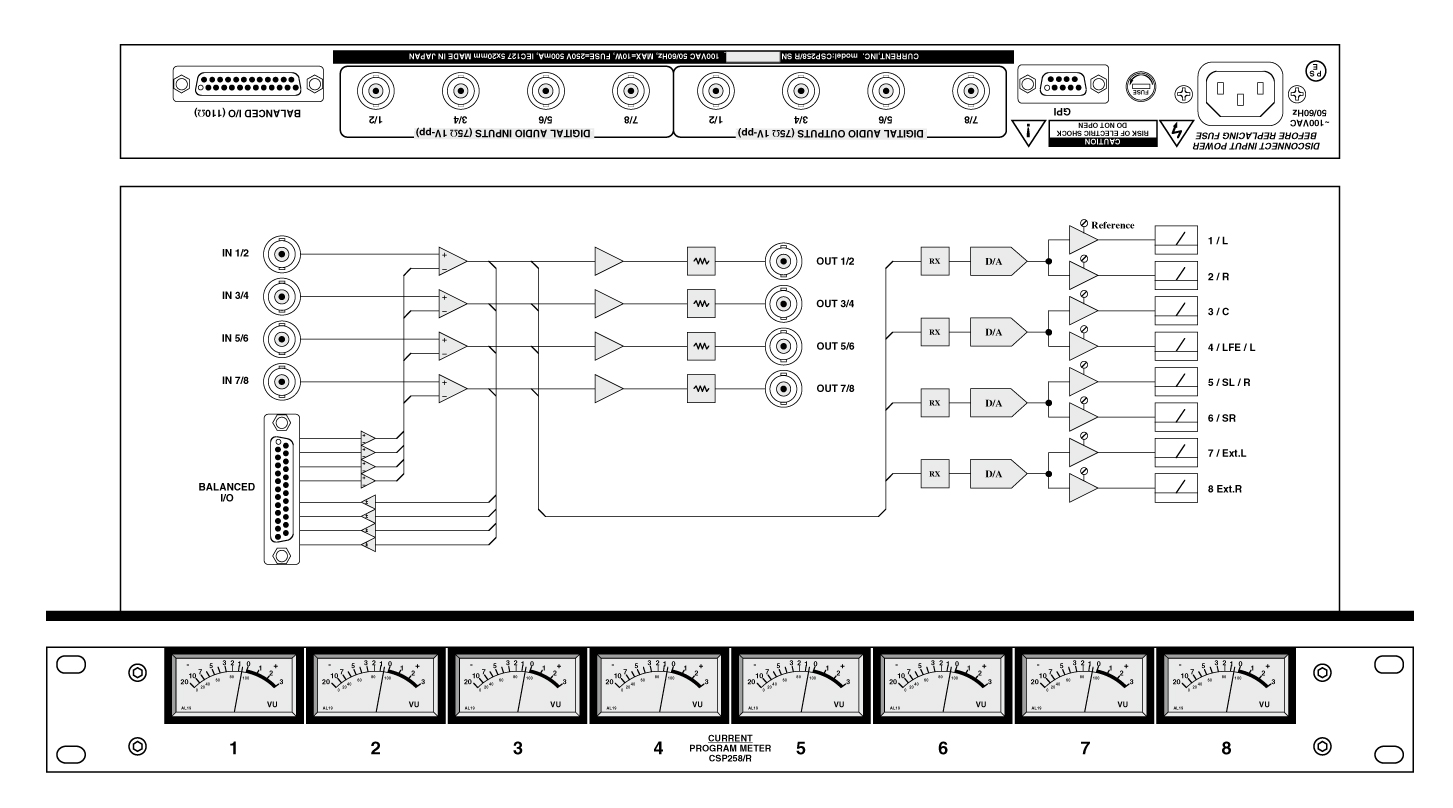

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●AES/EBU入力の8chVUメーター
●バランス、アンバランス対応、スルー出力
●32kから192kFsに対応
●リファレンスは−20dBFs〜−14dBFsに対応
●切れない照明付
●19インチ1U

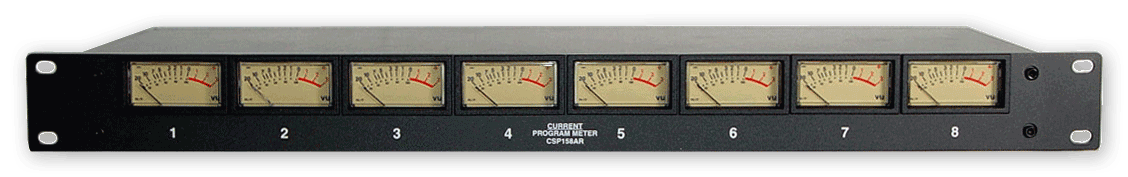

 CSP258は8ch仕様のデジタルプログラムメーターです。VUメーターユニットには大型コンソールなどにも使用されている、実績のあるSIFAM社製を採用しています。また、各メーターの照明には保守の必要のない電球色LEDを使用しています。

◆オーディオ入出力
 CSP258のオーディオ入力及びスルー出力は110Ωバランス仕様のDSUB25と75Ωアンバランス仕様のBNCコネクタを実装しています。同時に入力した場合にはバランス入力が優先されますが出力は同時に使用できます。BNCのみを使用する場合にはDSUBコネクタには何も接続しないでください。また、オーディオデータにはプロ、コンシューマーの違いはありませんのでAES/EBUでもSPDIFのどちらでも使用できます。

◆トリム
 VUメーターのリファレンスは内部のトリムで、−20dBFs〜−14dBFsの範囲で設定可能です。なお、標準の基準レベルは−20dBFs=+4dBu=0VUです。

◆Fsに関して
 32〜192kHzまで自動追従しますが動作中にはできるだけ変更しないでください。なお、変更した場合には電源を再投入してください。

◆その他
 基準レベル及び、パネルの名称などは仕様に応じて変更もできますが別途製版代が必要となります。

■ 仕 様
•BALANCED INPUT: 110Ω, Dsub25-F (#4-40), 0.5~5Vpp
•BALANCED OUTPUT: 110Ω, Dsub25-F (#4-40), 1.5Vpp
•UNBALANCED INPUT: 75Ω, BNC, 0.5~5Vpp
•UNBALANCED OUTPUT: 75Ω, BNC, 1Vpp
•INPUT SIGNAL FORMAT: AES3,AES3id, SPDIF
•RESOLUTION: 16bit-24bit
•SAMPLING RATE: 32kHz~192kHz
•REFERENCE LEVEL: -20dBFs~-14dBFs (Default= -20dBFs)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.5dB
•MAINS: 100VAC 50/60Hz MAX 12W
•DIMENSIONS: CSP258R 482Wx44Hx153D, 4kg
CSP258 438Wx44Hx153D, 4kg

     Dsub25-F Connector Pin List
 1 INPUT 1/2 +       14 INPUT 1/2 -
 2 INPUT 1/2 Gnd     15 INPUT 3/4 +
 3 INPUT 3/4 -       16 INPUT 3/4 Gnd
 4 INPUT 5/6 +       17 INPUT 5/6 -
 5 INPUT 5/6 Gnd     18 INPUT 7/8 +
 6 INPUT 7/8 -       19 INPUT 7/8 Gnd
 7 OUTPUT 1/2 +      20 OUTPUT 1/2 -
 8 OUTPUT 1/2 Gnd    21 OUTPUT 3/4 +
 9 OUTPUT 3/4 -      22 OUTPUT 3/4 Gnd
10 OUTPUT 5/6 +      23 OUTPUT 5/6 -
11 OUTPUT 5/6 Gnd    24 OUTPUT 7/8 +
12 OUTPUT 7/8 -      25 OUTPUT 7/8 Gnd
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP258R AES、8chVUメーターユニット、19”1U ¥360,000
CSP258 AES、8ch、VUメーターユニット、据置型、1U高 ¥360,000
