CSP256

AES VU METER 6ch

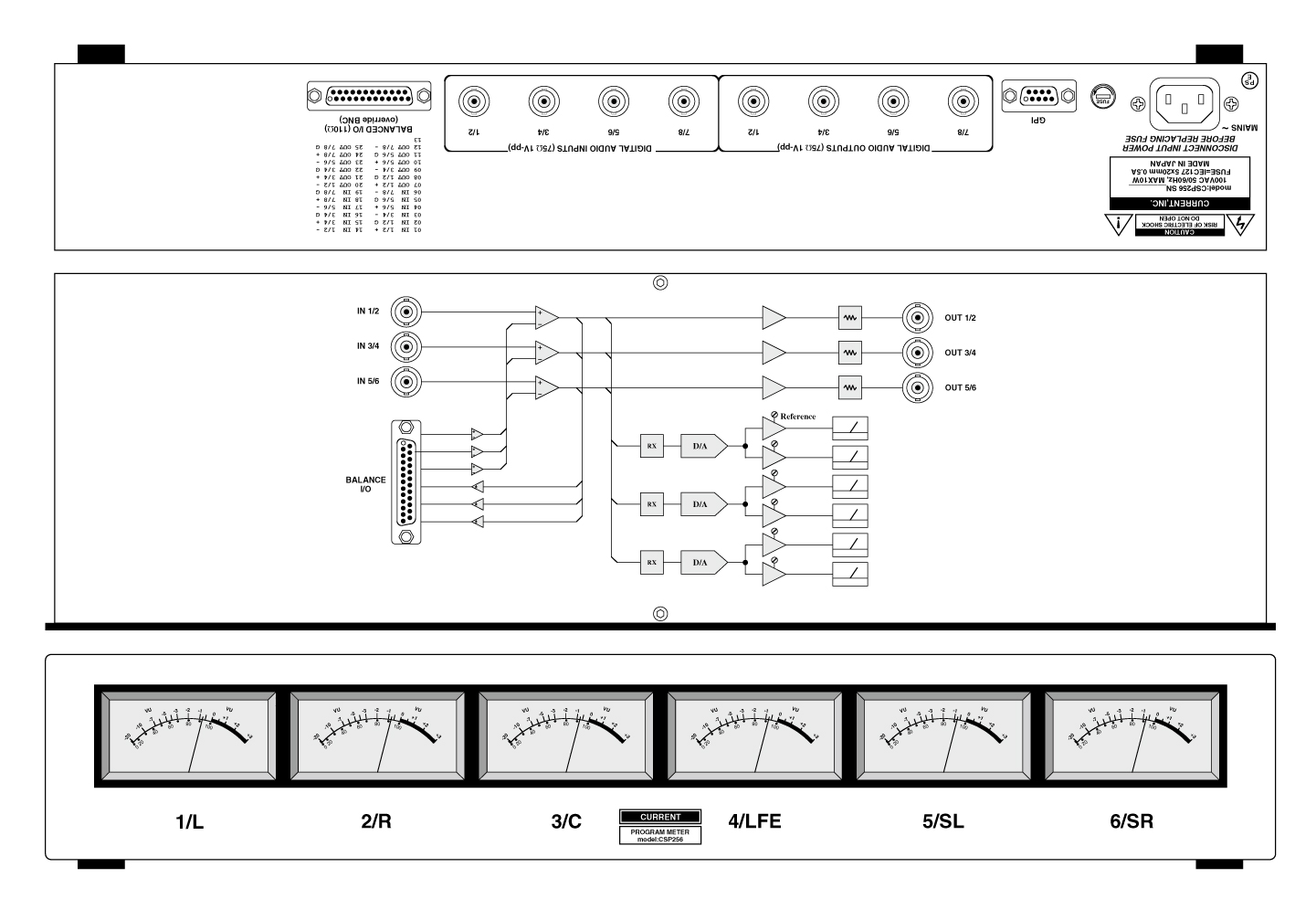

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●AES/EBU入力の6chVUメーター
●最高級大型メーター採用
●切れない照明付
●バランス、アンバランス対応、スルー出力
●32kから192kFsに対応
●19インチ2U高
●リファレンスは−20dBFs〜−14dBFsに対応

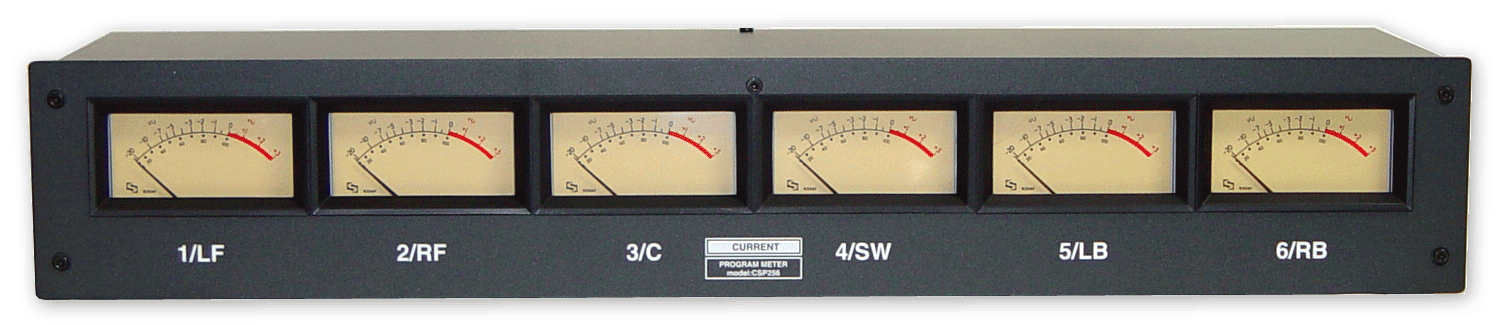

 CSP256は6ch仕様のデジタルプログラムメーターです。VUメーターユニットには大型コンソールにも使用されている実績及び品質も最高級のSIFAM社製AL29WFを採用しています。また、各メーターの照明には保守の必要のない電球色LEDを使用しています。

◆オーディオ入出力
 CSP256のオーディオ入力及びスルー出力は110Ωバランス仕様のDsub25と75Ωアンバランス仕様のBNCコネクタを実装しています。同時に入力した場合にはバランス入力が優先されますが出力は同時に使用できます。BNCのみを使用する場合にはDSUBコネクタには何も接続しないでください。また、オーディオデータにはプロ、コンシューマーの違いはありませんのでAES/EBUでもSPDIFのどちらでも使用できます。

◆トリム
 VUメーターのリファレンス調整は内部のトリムで、−20dBFs〜−14dBFsの範囲で設定可能です。なお、標準の基準レベルは−20dBFs=+4dBu=0VUです。

◆Fsに関して
 32〜192kHzまで自動追従しますが動作中にはできるだけ変更しないでください。なお、変更した場合には電源を再投入してください。

◆その他
 基準レベル及び、パネルの名称などは仕様に応じて変更もできますが別途製版代が必要となります。

■ 仕 様
•BALANCED INPUT: 110Ω, Dsub25-F (#4-40), 0.5~5Vpp
•BALANCED OUTPUT: 110Ω, Dsub25-F (#4-40), 1.5Vpp
•UNBALANCED INPUT: 75Ω, BNC, 0.5~5Vpp
•UNBALANCED OUTPUT: 75Ω, BNC, 1Vpp
•INPUT SIGNAL FORMAT: AES3,AES3id, SPDIF
•RESOLUTION: 16bit-24bit
•SAMPLING RATE: 32kHz~192kHz
•REFERENCE LEVEL: -20dBFs~-14dBFs (Default= -20dBFs)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.5dB
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 528Wx88Hx153D, 5kg

     Dsub25-F Connector Pin List
 1 INPUT 1/2 +           14 INPUT 1/2 -
 2 INPUT 1/2 Gnd         15 INPUT 3/4 +
 3 INPUT 3/4 -           16 INPUT 3/4 Gnd
 4 INPUT 5/6 +           17 INPUT 5/6 -
 5 INPUT 5/6 Gnd         18
 6                       19
 7 OUTPUT 1/2 +          20 OUTPUT 1/2 -
 8 OUTPUT 1/2 Gnd        21 OUTPUT 3/4 +
 9 OUTPUT 3/4 -          22 OUTPUT 3/4 Gnd
10 OUTPUT 5/6 +          23 OUTPUT 5/6 -
11 OUTPUT 5/6 Gnd        24
12                       25
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP256 AES、6ch、VUメーター、据置型、2U高 ¥480,000
