CSP101

STEREO PROGRAM METER

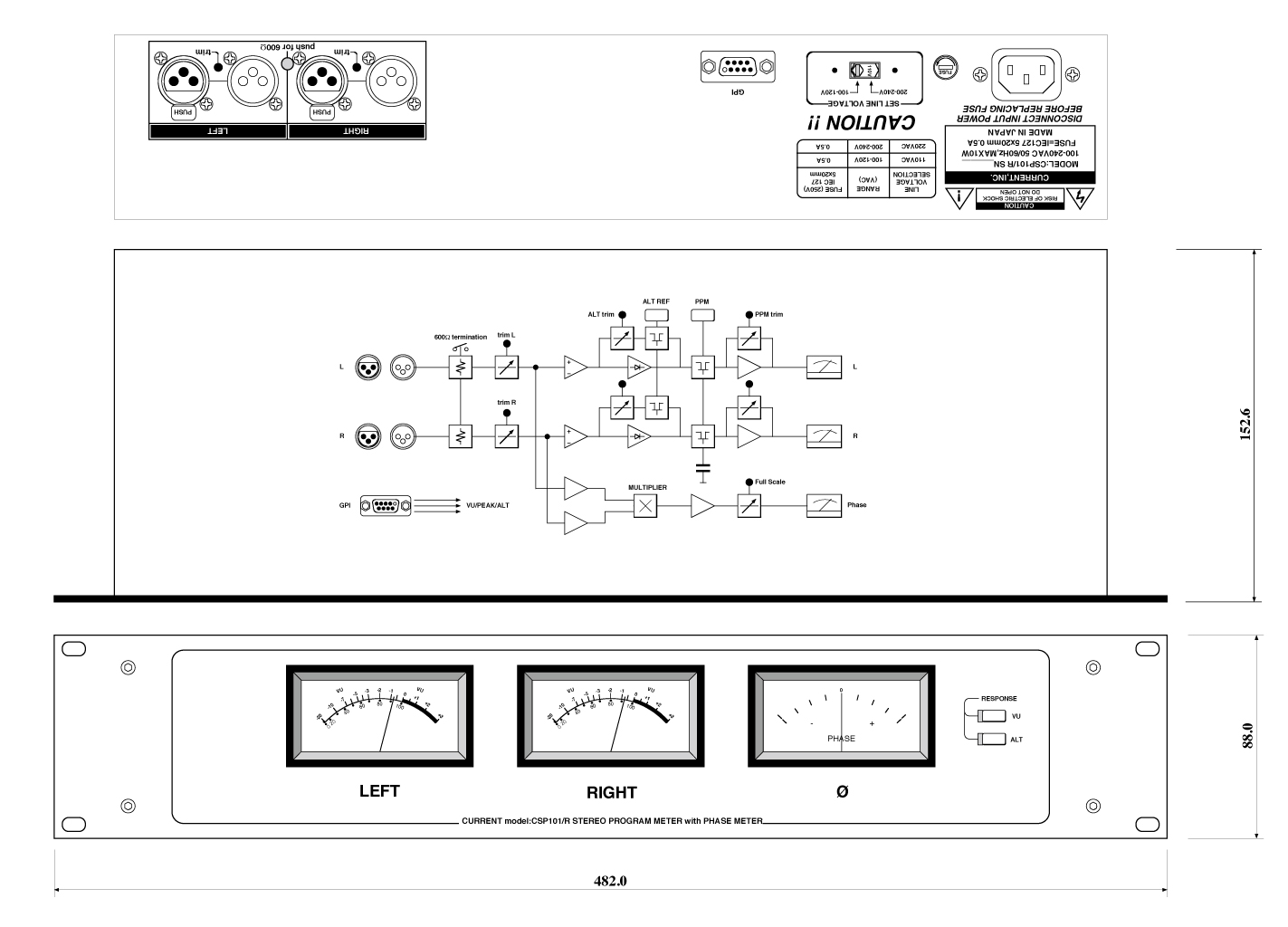

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ステレオVU
●位相メーター
●600Ωライン対応
●高精度VUメーターユニット
●スルーアウト
●ワールドワイド対応電源
●レスポンス切り換え
●19インチ2Uサイズ

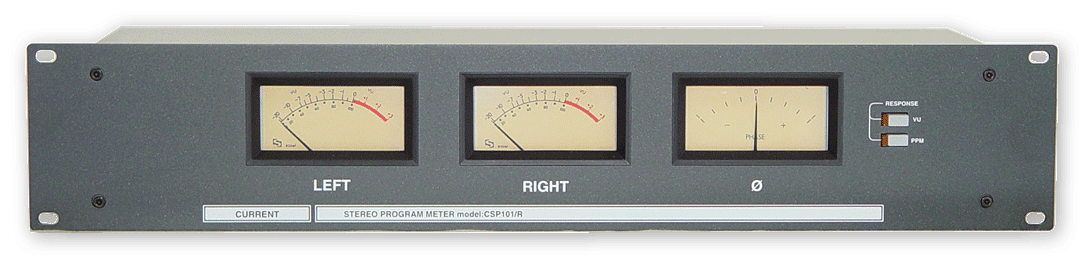

 CSP101/RはステレオVUメーターと位相メーターを組み合わせたプログラムメーターです。メーターユニットには大型コンソールなどにも使用されている実績及び品質も最高級のSIFAM社製を採用しています。また、各メーターの照明には美しく、保守の必要のない電球色LEDを使用しています。

◆オーディオ入出力
 CSP101/Rのオーディオ入出力は基準レベルが+4dBuのバランス型XLRタイプコネクターです。スルー出力コネクタは入力コネクタと直結されていますのでどちらからでも入力することができます。また、リヤパネルのスイッチで入力インピーダンスを600Ωへ変更することもできます。

◆トリム
 VUメーターのリファレンスレベルはリヤパネルの各入力コネクター横のトリムで、−20dBu〜+20dBuの範囲で調整可能です。なお、出荷時には+4dBuに調整されています。

◆フェイズメーター
 左右入力信号間の位相差を表示します。同位相のサイン波を入力した場合には+20dBuでフルスケールとなります。

◆レスポンス切り換え
 フロントパネルまたはリヤパネルのリモートコネクタでPPMモードに切り換えるとリリースタイムを長くすることができます。アタックタイムは物理的に固定のためPPMメーターのように早くなりません。

◆基準レベル
 リヤパネルのリモートコネクタでフロントパネルのスイッチのリモート及びリファレンスレベルの切換が可能です。ALTリファレンスは10dB高い+14dBuに設定されています。

◆その他
 基準レベル及び、パネルの名称などは仕様に応じて変更もできますが別途製版代が必要となります。

■ 仕 様
•INPUTS: 20kΩ, REF=+4dBu, MAX=+24dBu
•INPUT CONNECTOR: XLR3-F
•THRU OUTPUT CONNECTOR: XLR3-M
•REFERENCE: +4dBu
•ALTERNATE REFERENCE: +14dBu
•TRIM: -20dBu~+20dBu
•FREQUENCY RESPONSE: 20Hz~20kHz +/-0.5dB
•METERS: SIFAM AL29WF with LED Lamp
•REMOTE CONNECTOR: D9-F(#4-40)
•MAINS: 100-240VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx88Hx153D, 3.5kg

   CSP101 “GPI” Dsub9-F(#4-40)
01 SWITCHES COMMON 0V   06 LAMPS COMMON +15V
02 VU SWITCH            07 VU LAMP
03 PPM SWITCH           08 PPM LAMP
04 ALT REF SWITCH       09
05

• Order Information

御注文型番 備考 価格(+TAX)
CSP101R VU、位相、ラックマウント、19”2U ¥248,000
CSP101 VU、位相、据置型、2U高 ¥248,000
