CSP102A

PROGRAM METER 2ch

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオVUメーター
●スルーアウト付
●600Ω対応
●SIFAM社製高精度VUメーター使用
●チルトスタンド付
●切れない照明付
●−20〜+20dBuリファレンスレベル
●19インチ2Uハーフラックサイズ

 CSP102AはSIFAM社製高精度メーターを使用したVUメーターボックスです。スルーアウト付のXLRバランス入力を備えスタジオ、ライブ、デスクトップ等様々な用途に活用できます。

◆VU
 VUメーターはメジャーな大型コンソール等に使用されているSIFAM社製メーターを実装しています。また、出荷時には0VUは+4dBuに設定されていますが、リヤパネルのトリムで−20dBu〜+20dBuの範囲で調整可能です。

◆入出力
 CSP102Aの入力はXLR3ピンタイプのメスコネクターで、L、R共にXLR3ピンオスのスルーアウトが実装されています。このオスとメスコネクターは直結されていますのでどちらへ入力しても使用できます。また、リヤパネルのスイッチで600Ωラインにも対応できます。

◆メーター
 CSP102Aで標準で使用されているメーターはAL29WFですが、より高精度のCSP102AFタイプおよび、より大型のR32AFタイプのCSP102A32もあります。

◆その他
 CSP102Aの底面に取り付けられたチルトスタンドで見やすい角度に調整することも可能です。パネルの名称は仕様に応じて変更もできますが別途製版代が必要となります。また、リファレンスレベル切換スイッチを追加してVARIモード時にフロントパネルで可変可能なタイプも製作できます。
なお、R22AFおよびR32AFタイプは在庫限りでAL29WF、AL39WFに変更されます。

■ 仕 様
•INPUTS: BALANCED
•INPUT IMPEDANCE: 20kΩ / 600Ω
•INPUT CONNECTOR: XLR3-F x2
•THRU OUT CONNECTOR: XLR3-M x2
•REFERENCE LEVEL: +4dBu (1.228V), MAX=+24dBu
•FREQUENCY RESPONSE: 20~20kHz ±0.5B
•METERS: SIFAM AL29WF x2
•ADJUST: METER 0VU ADJUST -20dBu~+20dBu ON REAR PANEL
•METER LAMP: AMBER LED
•MAINS: 100-120VAC 50/60Hz 15W (200-240V OPTIONAL)

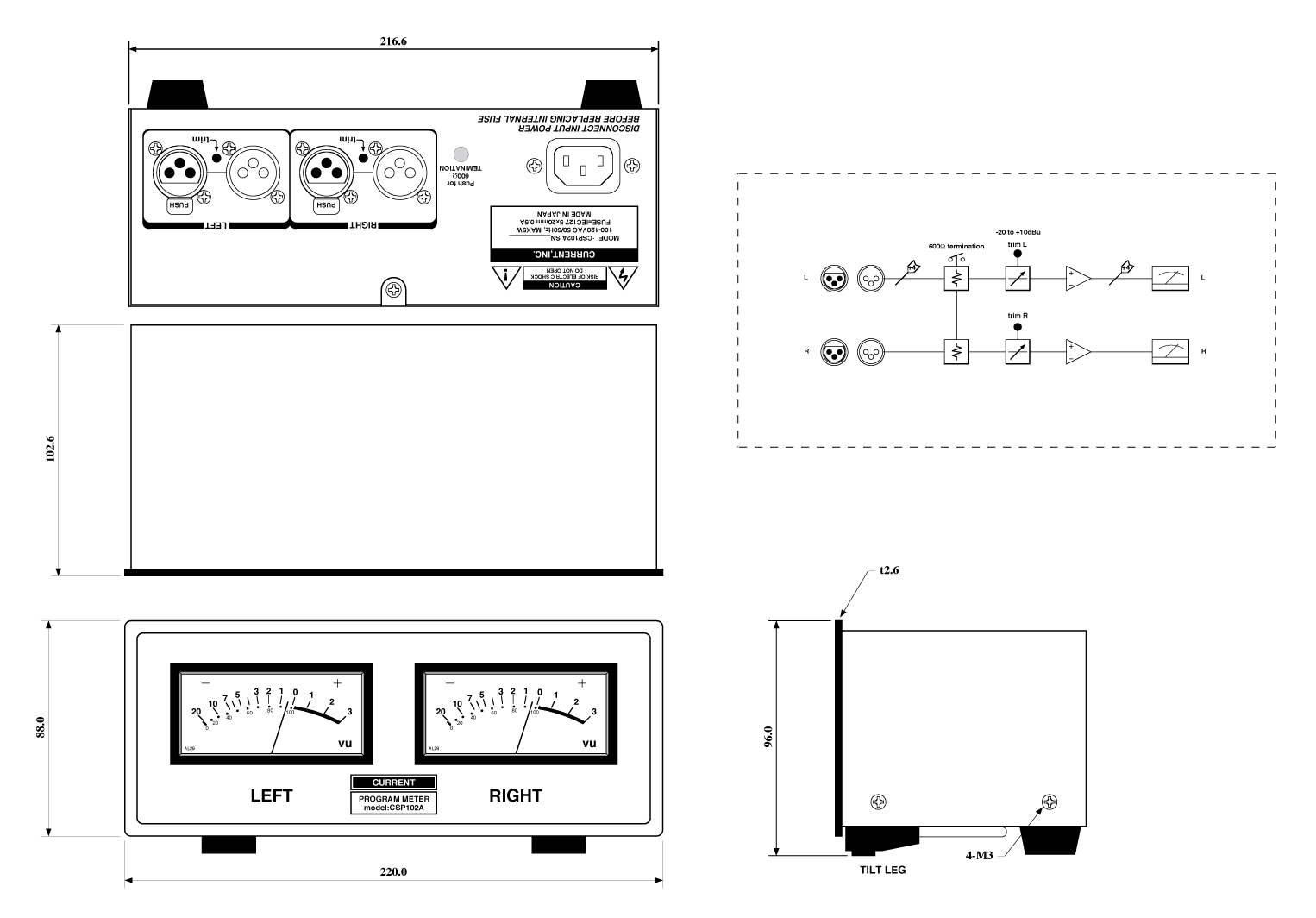

•DIMENSIONS: 220Wx88Hx102.6D, 2kg

• Order Information

御注文型番 備考 価格(+TAX)
CSP102A ステレオVUメーターボックス、据置型、2U高 ¥158,000
CSP102A32 ステレオVUメーターボックス、据置型、2U高,
R32
¥240,000
