CSP106

PROCON PROGRAM METER

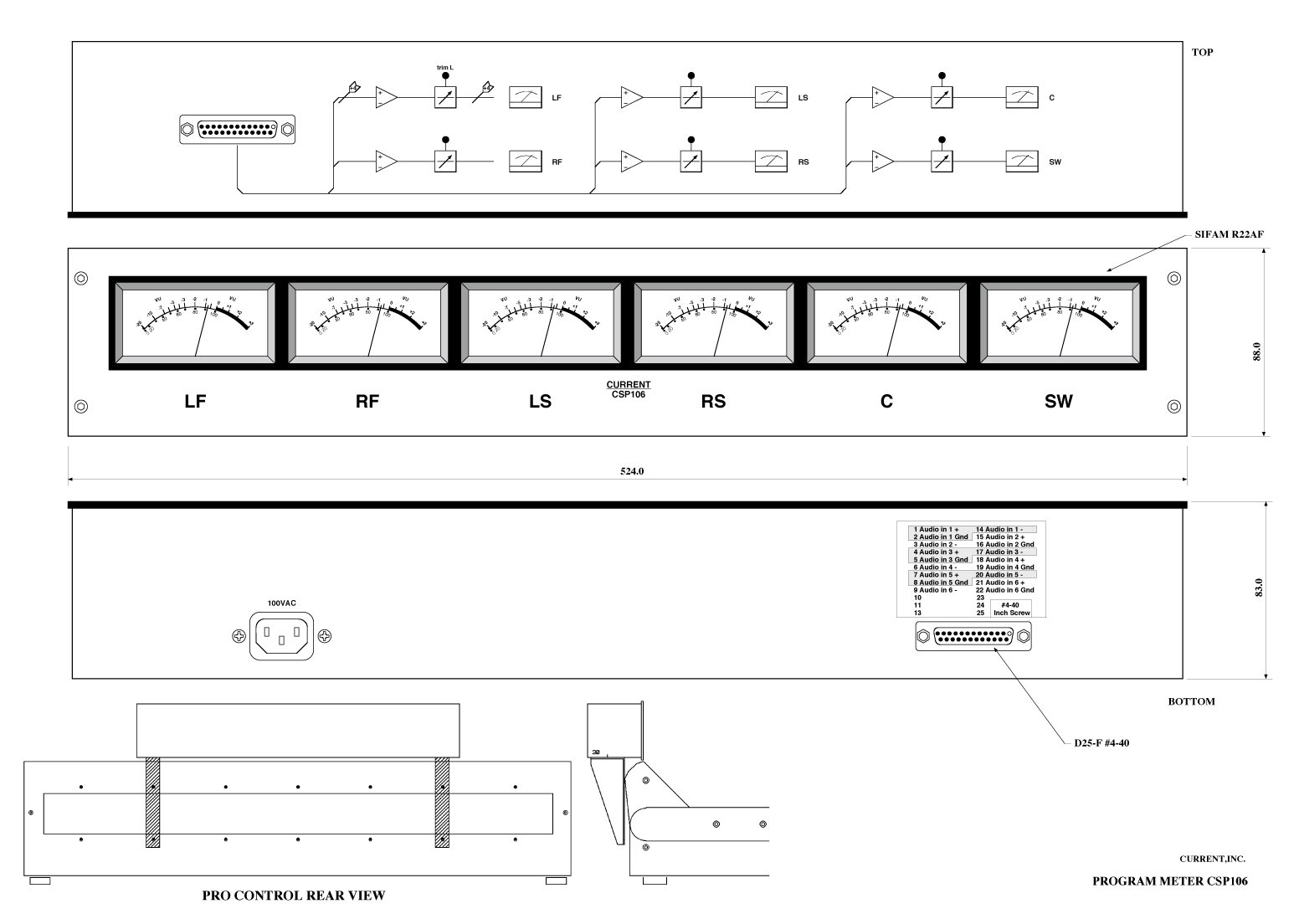

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●6chVUメーター
●Protools プロコントロールに最適
●sifam 社製高精度VUメーター使用
●無改造で取り付け
●切れない照明付
●リファレンスレベル調整可能
●取り付け位置調整可能

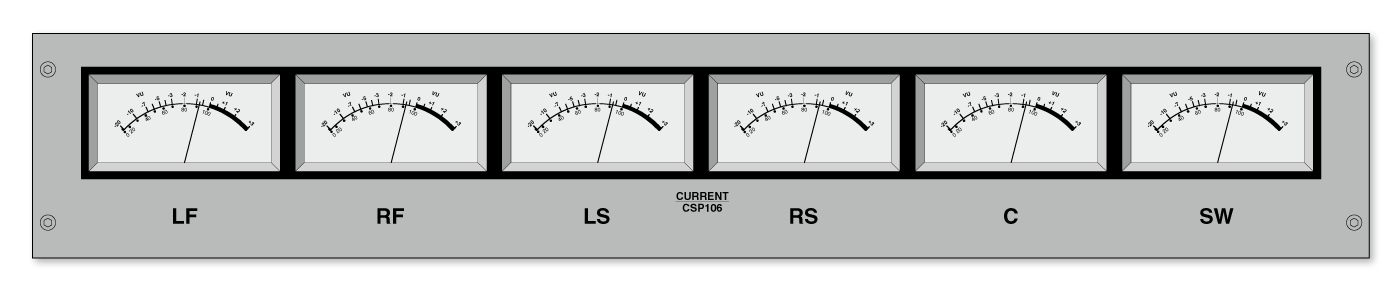

 CSP106はSIFAM社製高精度メーターを使用したプロコントロールに取り付け可能な6チャンネルVUメーターユニットでサラウンド用途に最適です。また、各メーターの照明には美しく、保守の必要のない電球色LEDを使用しています。

◆VU
 VUメーターは大型コンソール等に使用されている、SIFAM社製メーターをス6個実装しています。また、出荷時には0VUは+4dBuに設定されていますが、内部のトリムで約±2dBの調整が可能です。

◆プロコントロール
 CSP106はプロコントロールを無改造で簡単に取り付けられ、メーター位置を前後、高さ共に調整することもできます。

◆コネクター
 オーディオ入力は底面のDsub25メスに接続します。AC入力も底面にありますので背面に干渉しません。

◆その他

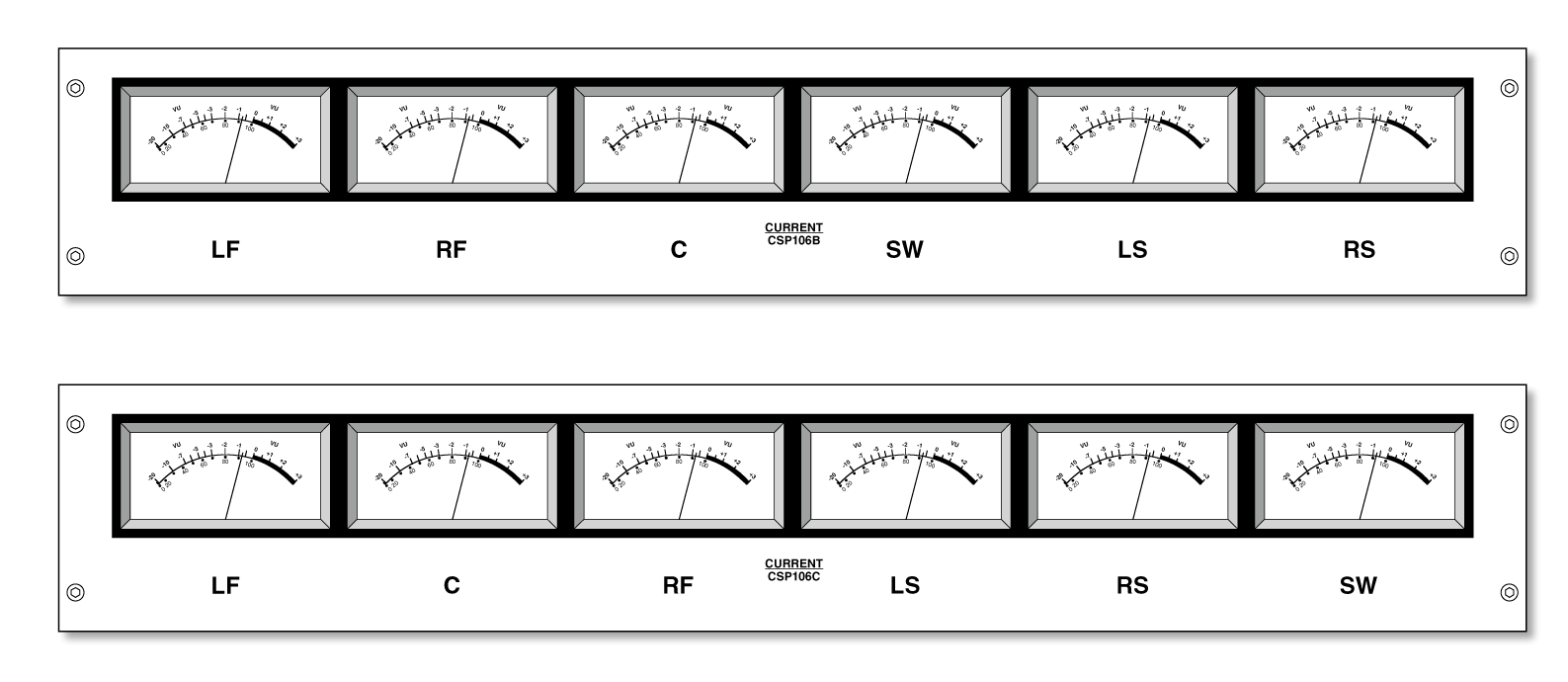

 基準レベル及び、パネルの名称などは仕様に応じて変更もできます。名称変更の場合には別途製版代が必要となります。標準以外では下図のタイプを同価格で選択できますが標準品よりも納期がかかる場合があります。また、6chでラックマウントしたい場合にはCSP159RまたはCSP158ARをご検討下さい。

■ 仕 様
•INPUTS: BALANCED, 30kΩ
•INPUT CONNECTOR: Dsub25-F (#4-40)
•REFERENCE LEVEL: +4dBu
•FREQUENCY RESPONSE: 20~20kHz ±0.5dB
•METERS: SIFAM AL29WF x6
•ADJUST: METER 0VU ADJUST ±2dB
•METER LAMP: AMBER LED
•MAINS: 100VAC 50/60Hz, MAX=10W
•DIMENSIONS: 524Wx88Hx80D, 5kg

    CSP106 "AUDIO INPUTS" D25-F(#4-40)
 1 AUDIO INPUT LF +      14 AUDIO INPUT LF -
 2 AUDIO INPUT LF gnd    15 AUDIO INPUT RF +
 3 AUDIO INPUT RF -      16 AUDIO INPUT RF gnd
 4 AUDIO INPUT LS +      17 AUDIO INPUT LS -
 5 AUDIO INPUT LS gnd    18 AUDIO INPUT RS +
 6 AUDIO INPUT RS -      19 AUDIO INPUT RS gnd
 7 AUDIO INPUT C +       20 AUDIO INPUT C -
 8 AUDIO INPUT C gnd     21 AUDIO INPUT SW +
 9 AUDIO INPUT SW -      22 AUDIO INPUT SW gnd
10 NC                    23 NC
11 NC                    24 NC
12 NC                    23 NC
13 NC

• Order Information

御注文型番 備考 価格(+TAX)
CSP106 プロコン、6ch ¥398,000
