CSP214

AD CONVERTER 48k XLR/BNC

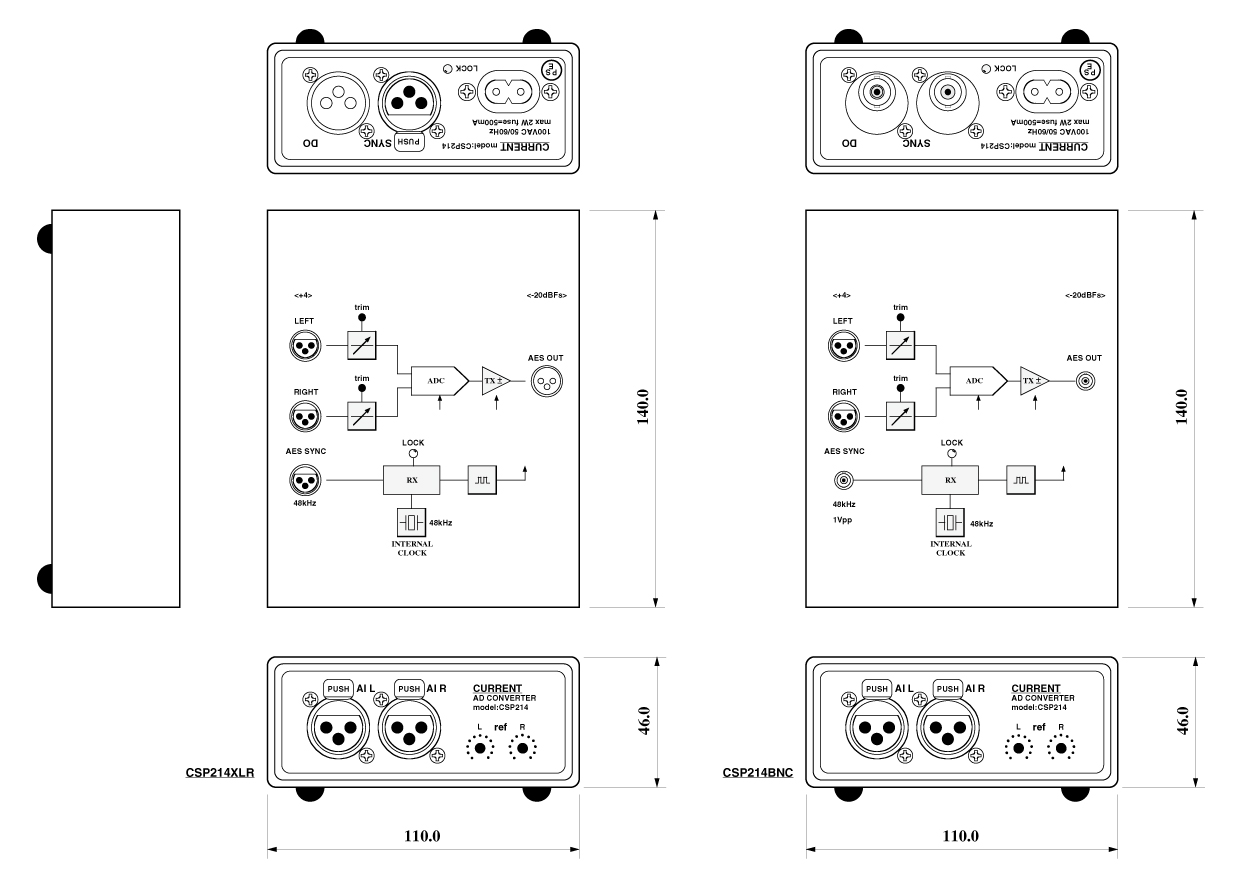

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●１６ｂｉｔ、４８ｋＨｚ
●ステレオＡ／Ｄコンバーター
●ＡＥＳ外部同期可
●コンパクト

　ＣＳＰ２１４はコンパクトな１６ｂｉｔ、４８ｋＨｚのステレオＡ／Ｄコンバーターです。デジタルシステムにメーターやトークバックなどのアナログ信号を組み込む用途に最適です。

◆入力

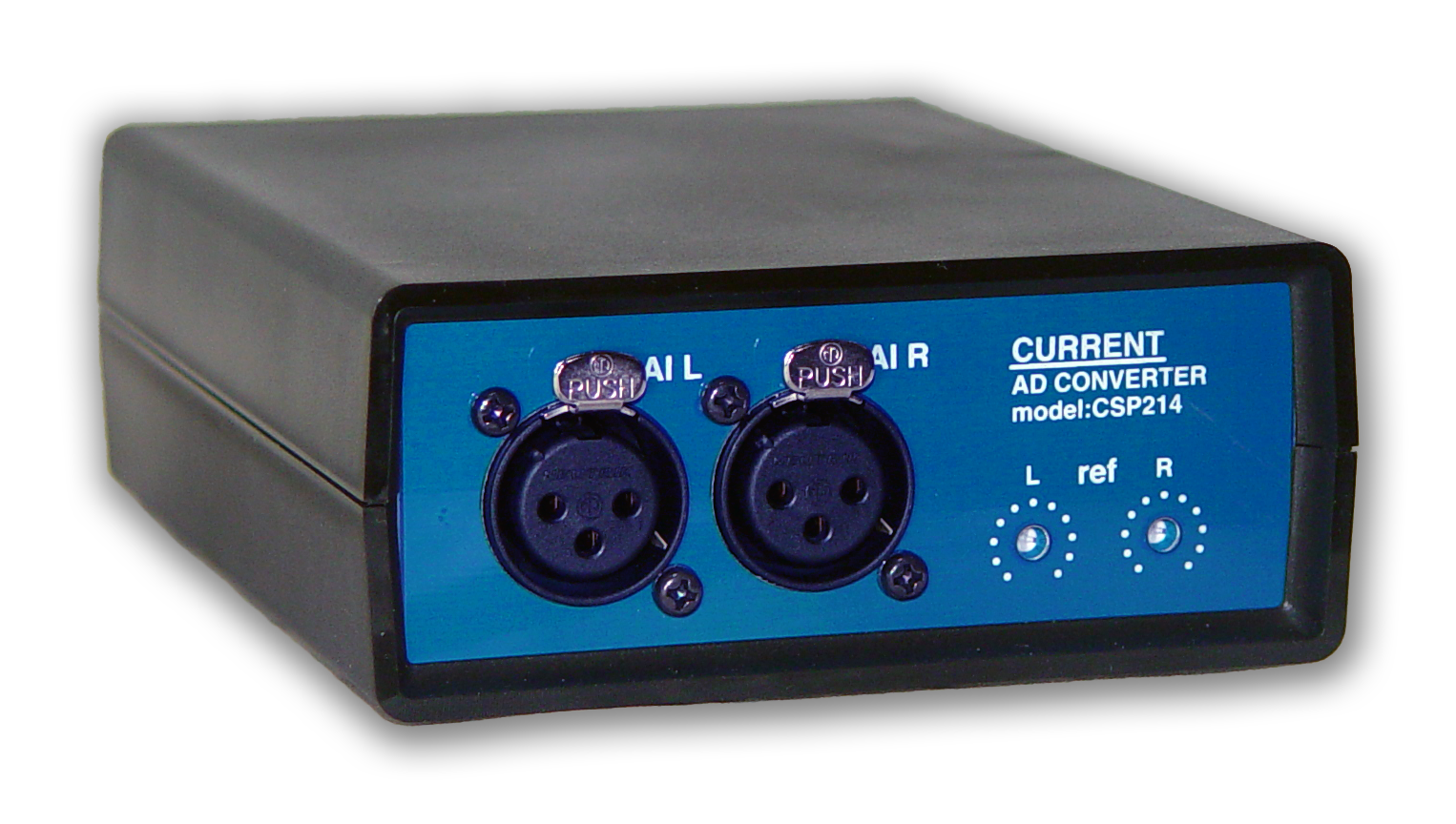

　アナログ入力はバランス仕様のＸＬＲコネクターまたはＢＮＣコネクタですのであらゆる機器へ容易にインターフェースできます。

◆出力
　コネクタはＸＬＲまたはＢＮＣタイプを選択出来ます。

◆同期

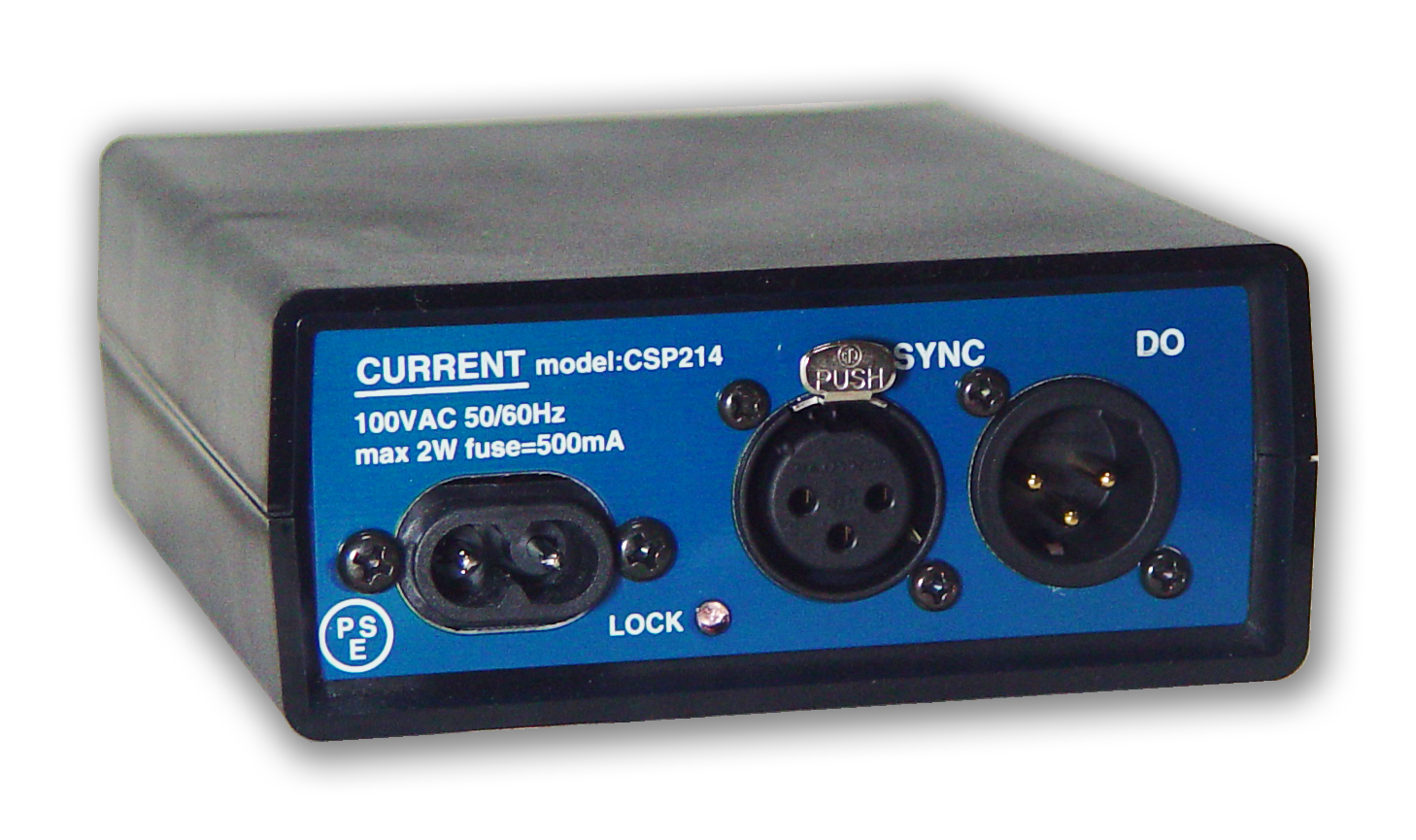

　外部同期のＸＬＲ入力はＡＥＳシンクに対応します。Ｆｓは３２、４４．１、４８ｋＨｚのいずれにも自動追従します。ロック状態はリヤパネルのＬＥＤで確認出来ます。なお、外部同期信号が入力されていない場合には４８ｋＨｚの内部クリスタルによって動作します。コネクタはＸＬＲまたはＢＮＣタイプを選択出来ます。（ＢＮＣモデルでの標準はＢＮＣが実装されています。）

◆基準レベル
　出荷時の基準レベルはアナログ入力の＋４ｄＢｕに対してＡＥＳ出力が−２０ｄＢＦｓです。また、出力レベルはフロントパネルのトリムで−１７ｄＢＦｓから−２３ｄＢＦｓまで可変できます。

◆出力フォーマット
　ＡＥＳ出力のチャンネルステイタスはプロモード、エンファシスはＯＦＦです。出力データは１６ビットで、ビット長は２４ビットですが、下位ビットのデータはゼロですので通常は問題になることはありません。

CSP214BNC

■ 仕　様
•ANALOG INPUTS: 2, BALANCED, 10kΩ
•ANALOG INPUTS CONNECTOR: XLR3-F
•ANALOG INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•DIGITAL OUTPUT: BALANCED, XLR3-M 110Ω, BNC 75Ω
•DIGITAL OUTPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL OUTPUTS FORMAT: AES/EBU Pro mode
•CONTROL: 23 to -17dBFs REFERENCE LEVEL (FRONT PANEL)
•Resolution: 16 bits
•Sample Rate: 32-48kHz
•External Sync: AES sync 32-48kHz, XLR3-F 110Ω, BNC 75Ω
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.1% at 1kHz REFERENCE LEVEL
•NOISE: < -80dB
•Data Length: 24bit
•MAINS: 100VAC 50/60Hz MAX 2W
•DIMENSIONS: 110Wx54Hx140D 0.5kg
