CSP391

8ch 24bit A/D CONVERTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●24bit、96kHz
●8チャンネルA/Dコンバーター
●外部AES同期専用
●最高級チップ使用
●19インチ1Uサイズ

 CSP391は19インチ1Uサイズの高品質8チャンネルA/Dコンバーターです。最高級のコンバーターチップと高音質アナログ技術との融合で優れたサウンドを提供します。

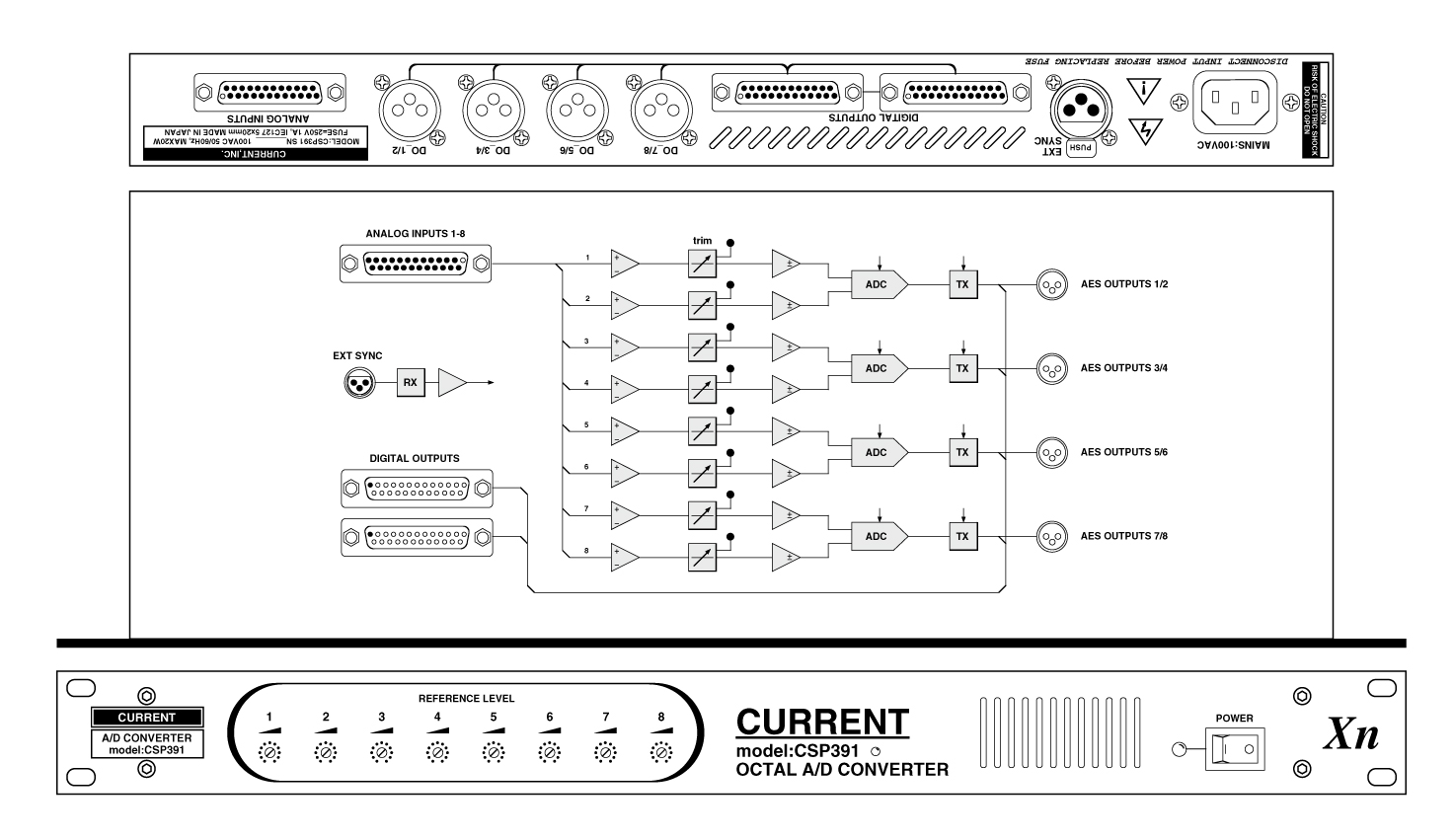

◆入出力
 アナログ入力はDSUBコネクターで8チャンネルをまとめて接続できます。また、AES出力にはXLRおよびDSUBコネクタの2系統を備えています。

◆同期
 外部同期はAESシンクを入力してください。なお、CSP391は外部同期信号なしでは動作しませんのでご注意下さい。

◆基準レベル
 出荷時の基準レベルはアナログ入力の+4dBuに対してAES出力が−20dBFsです。また、出力レベルはフロントパネルのトリムで−14dBFsから−20dBFsまで可変できます。

◆出力フォーマット
 AES出力のチャンネルステイタスはプロモードのビットのみ1で他はすべて0です。

◆その他
 オプションですべての入出力コネクタをXLRコネクタへ変更することもできますのでお問い合わせ下さい。

■ 仕 様
•ANALOG INPUTS: 8, BALANCED, 24kΩ
•ANALOG INPUTS CONNECTOR: Dsub25-F(#4-40)
•ANALOG INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•DIGITAL OUTPUTS: 8 BALANCED, 110Ω
•DIGITAL OUTPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL OUTPUTS CONNECTOR: XLR3-M, Dsub25-F x2(#4-40)
•DIGITAL OUTPUTS FORMAT: AES/EBU Pro mode
•CONTROL: ±3dB REFERENCE LEVEL (FRONT PANEL)
•Resolution: 24 bits
•External Sync: AES sync 32-96kHz, Balanced XLR3-M,110Ω
•Sample Rate: 32-96kHz
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 22W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

   CSP391 “AUDIO INPUTS” D25-F(#4-40)
 1 ANALOG AUDIO INPUT 8 +    14 ANALOG AUDIO INPUT 8 -
 2 ANALOG AUDIO INPUT 8 GND  15 ANALOG AUDIO INPUT 7 +
 3 ANALOG AUDIO INPUT 7 –    16 ANALOG AUDIO INPUT 7 GND
 4 ANALOG AUDIO INPUT 6 +    17 ANALOG AUDIO INPUT 6 -
 5 ANALOG AUDIO INPUT 6 GND  18 ANALOG AUDIO INPUT 5 +
 6 ANALOG AUDIO INPUT 5 –    19 ANALOG AUDIO INPUT 5 GND
 7 ANALOG AUDIO INPUT 4 +    20 ANALOG AUDIO INPUT 4 -
 8 ANALOG AUDIO INPUT 4 GND  21 ANALOG AUDIO INPUT 3 +
 9 ANALOG AUDIO INPUT 3 –    22 ANALOG AUDIO INPUT 3 GND
10 ANALOG AUDIO INPUT 2 +    23 ANALOG AUDIO INPUT 2 -
11 ANALOG AUDIO INPUT 2 GND  24 ANALOG AUDIO INPUT 1 +
12 ANALOG AUDIO INPUT 1 –    25 ANALOG AUDIO INPUT 1 GND
13
   CSP391 "DIGITAL OUTPUTS" D25-F(#4-40)
 1                           14
 2                           15
 3                           16
 4                           17
 5 DIGITAL OUTPUT 1/2 +      18 DIGITAL OUTPUT 1/2 -
 6 DIGITAL OUTPUT 3/4 +      19 DIGITAL OUTPUT 3/4 -
 7 DIGITAL OUTPUT 5/6 +      20 DIGITAL OUTPUT 5/6 -
 8 DIGITAL OUTPUT 7/8 +      21 DIGITAL OUTPUT 7/8 -
 9                           22
10                           23
11                           24
12                           25 GND
13 GND

• Order Information

御注文型番 備考 価格(+TAX)
CSP391 24ビット8ch、A/Dコンバーター、19”1U ¥640,000
