SL415

EVENT DISPLAY

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

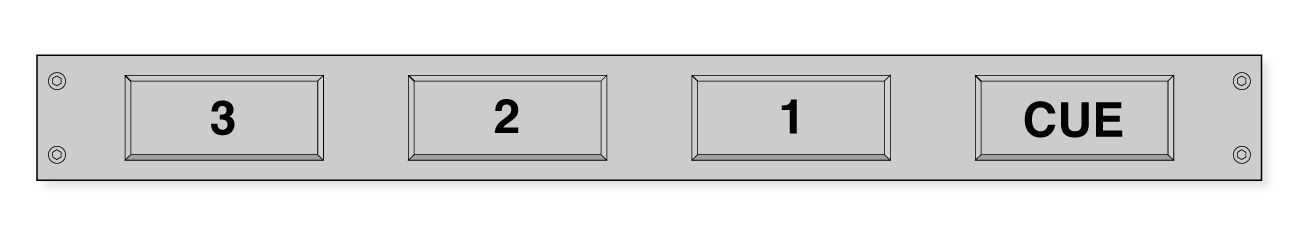

●イベントカウントダウン表示器
●大型ディスプレイ
●ＣＵＥタリー表示
●１９インチ１Ｕサイズ

　ＳＬ４１５は３、２、１のカウントダウン表示を行うディスプレイです。大型表示器を採用したため非常に視認性に優れています。

◆カウントダウン
　カウントダウン入力にイベントが入力されると、３、２、１とカウントダウン表示を行います。また、５秒前のイベントを受け付けて同様にカウントダウンする仕様もあります。さらに、スルーアウトもありますのでイベントラインの途中に挿入することもできます。

◆ＣＵＥ
　外部タリー用表示としての表示器が１個あり、標準ではＣＵＥ表示ですが、フィルムを入れ換えることで他の表示に簡単に変更することもできます。
　
◆その他
　標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕　様
●カウントダウン入力：Ｄ９−Ｆ（＃４−４０）
●カウントダウンスルー出力：Ｄ９−Ｍ（＃４−４０）
●ＣＵＥタリー入力：Ｄ２５−Ｍ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ、１０Ｗ

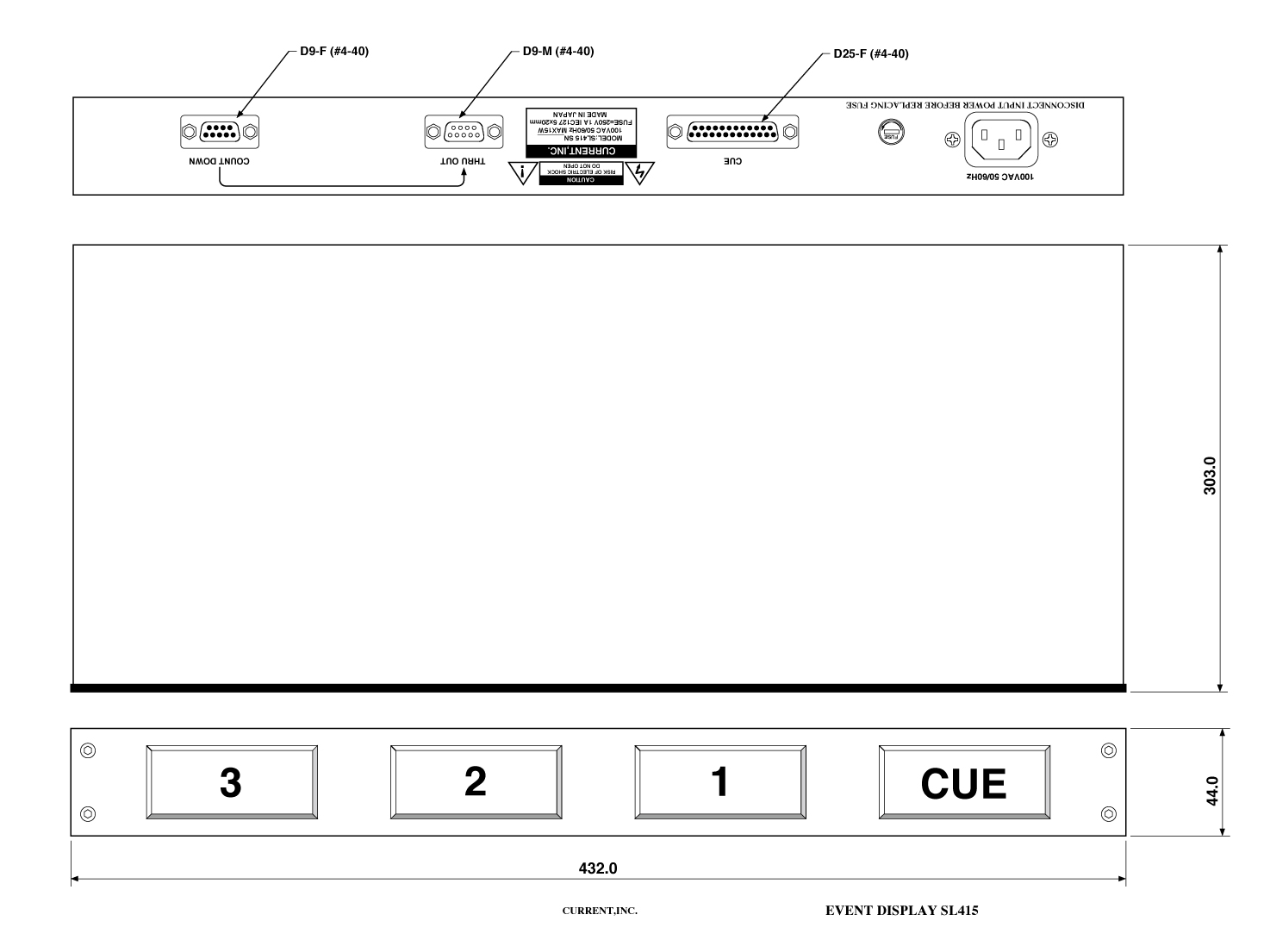

●外形寸法：４３４Ｗｘ４４Ｈｘ３０３Ｄ　３．５ｋｇ

   SL415 "CUE" D25-F(#4-40) Connector
 1 0V                         14 +24V SUPPLY
 2                            15
 3                            16
 4                            17
 5                            18
 6 CUE +                      19 CU -
 7                            20
 8                            21
 9                            22
10                            23
11                            24
12                            25
13
   CUE入力に接点を接続する場合には、CUE+を+24Vに接続してCUE-と0Vをメイクして下さい。
   定電流入力のため、抵抗は必要ありません。

   SL415 "COUNT DOWN" D9-F(#4-40)
1 COMMON 0V                   6
2 COUNT DOWN COMMAND          7
3                             8
4                             9
5
