AF241

COMMENTARY BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●コメンタリーシステム
●プログラム＋ＡＵＸｘ２
●ＲＴＢｘ２
●フェーダー操作
●子機単独でも使用可能
●４８Ｖマイク電源対応
●４台接続
●外部タリー表示
●コンパクト

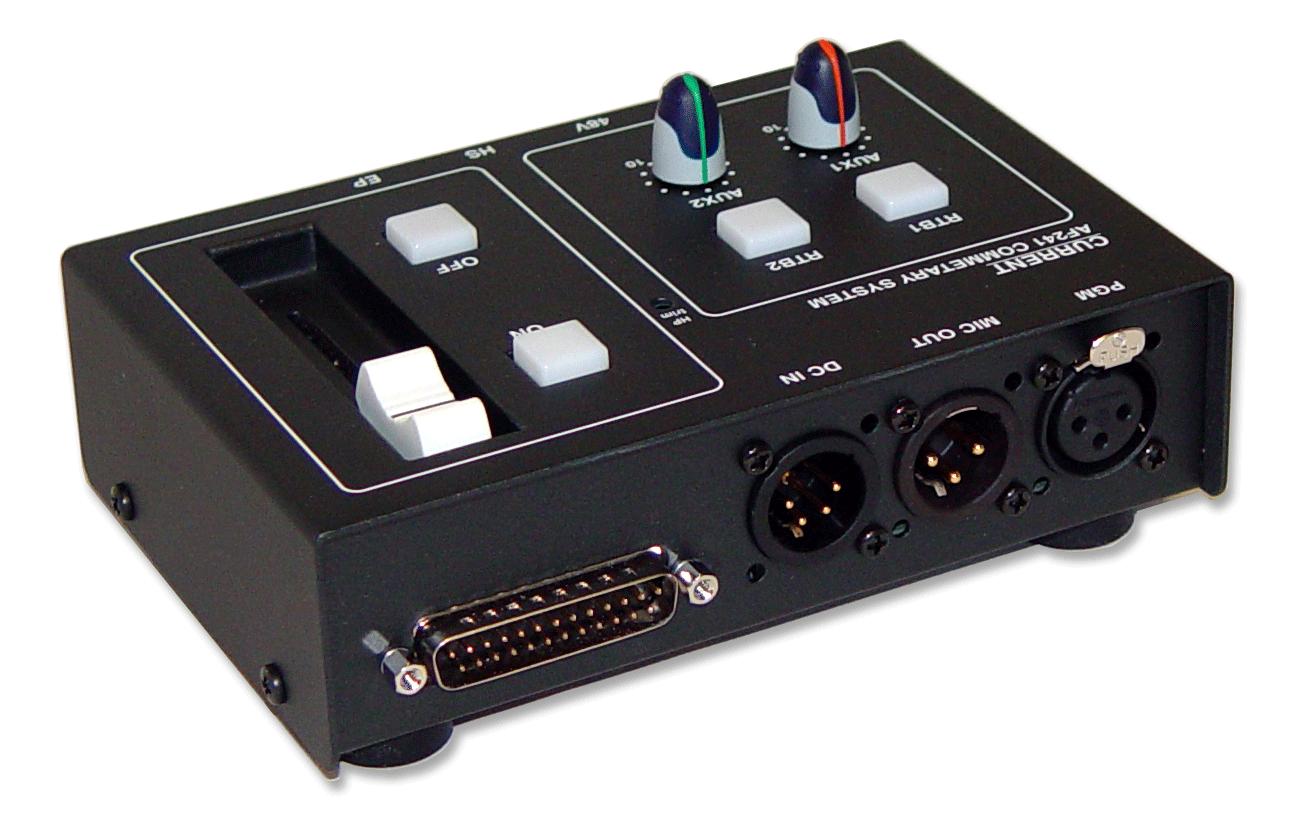

　ＡＦ２４１は最大で４台接続可能なコンパクトなコメンタリーシステムです。子機にはジャンクションボックスと接続するコネクタの他にＸＬＲコネクタも装備していますので単独で使用することも出来ます。

◆機能
　マイクアンプには過大入力でもクリップすることのないコンプレッサを内蔵していますので明瞭度の高いクリアーな音質を提供します。

◆モニター
　ソースはプログラムとＡＵＸ１，２の３系統あり、各々のレベル調整が可能です。

◆ＲＴＢ
　２系統のＲＴＢは各々のレベル調整が可能です。また、底面のスイッチ設定で出力を禁止することも出来ます。

◆フェーダー
　ヒステリシスを持たせたフェーダーはラフな操作でも誤動作が起こりません。

◆その他
　カスタマイズも可能ですのでお問い合わせ下さい。

■ 仕　様
[AF241]
•INPUTS: PGM, AUX1, AUX2
•I/O CONNECTORS: Dsub25-M(#4-40)
•OUTPUTS: MIC, RTB1, RTB2, MIC ON TALLY
•MIC: Headset or XLR, +48V with switch
•POWER: 12VDC max 500mA
•DIMENSIONS: 152.6Wx41.2Hx100D 1kg
[AF242]
•AF241 CONNECTORS: Dsub25-F(#4-40)
•AUDIO INPUT: XLR3-F
•AUDIO OUTPUT: XLR3-M
•MAINS: 100-240VAC or 12VDC, 50W max
•DIMENSION: 330Wx88Hx160D

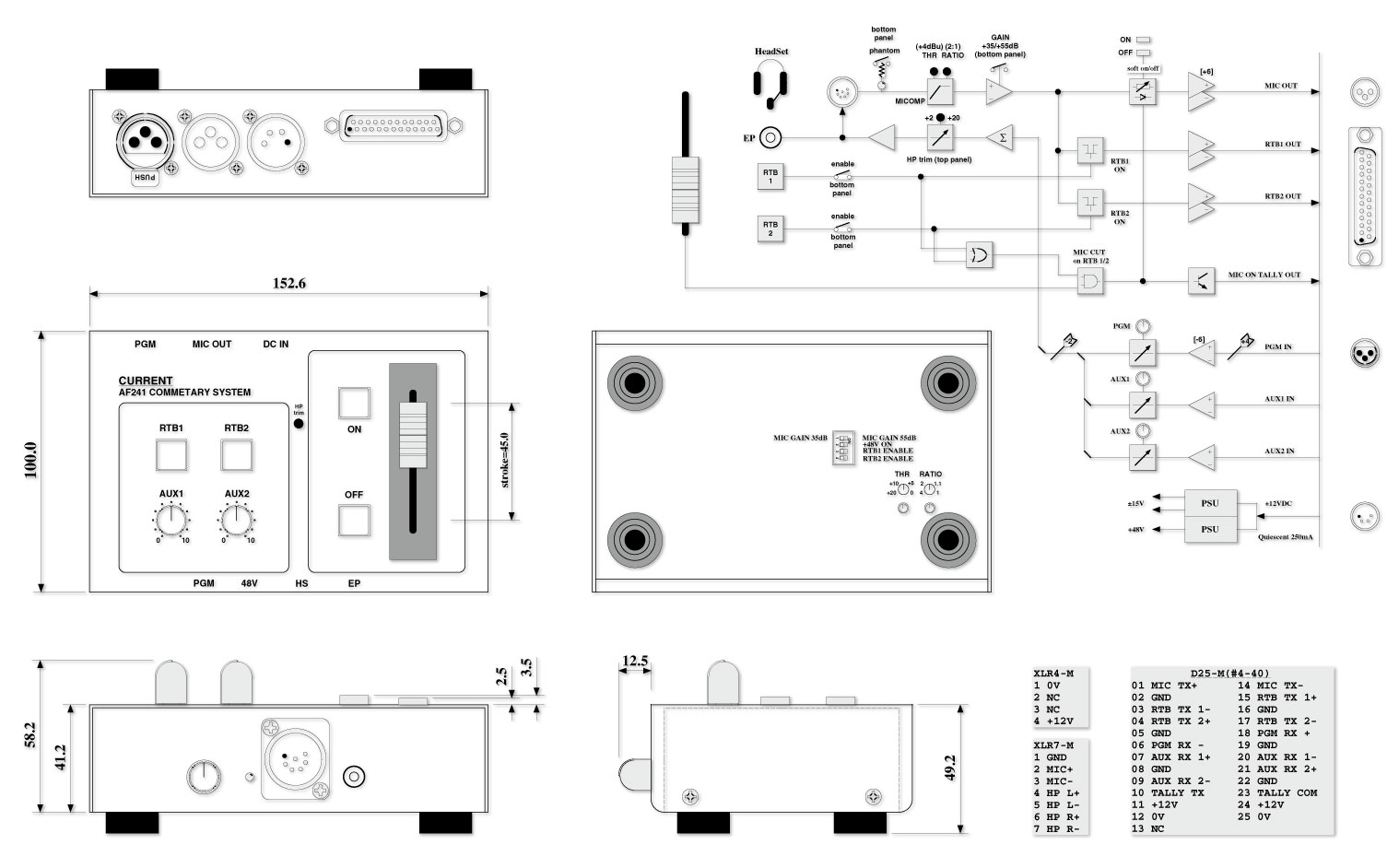

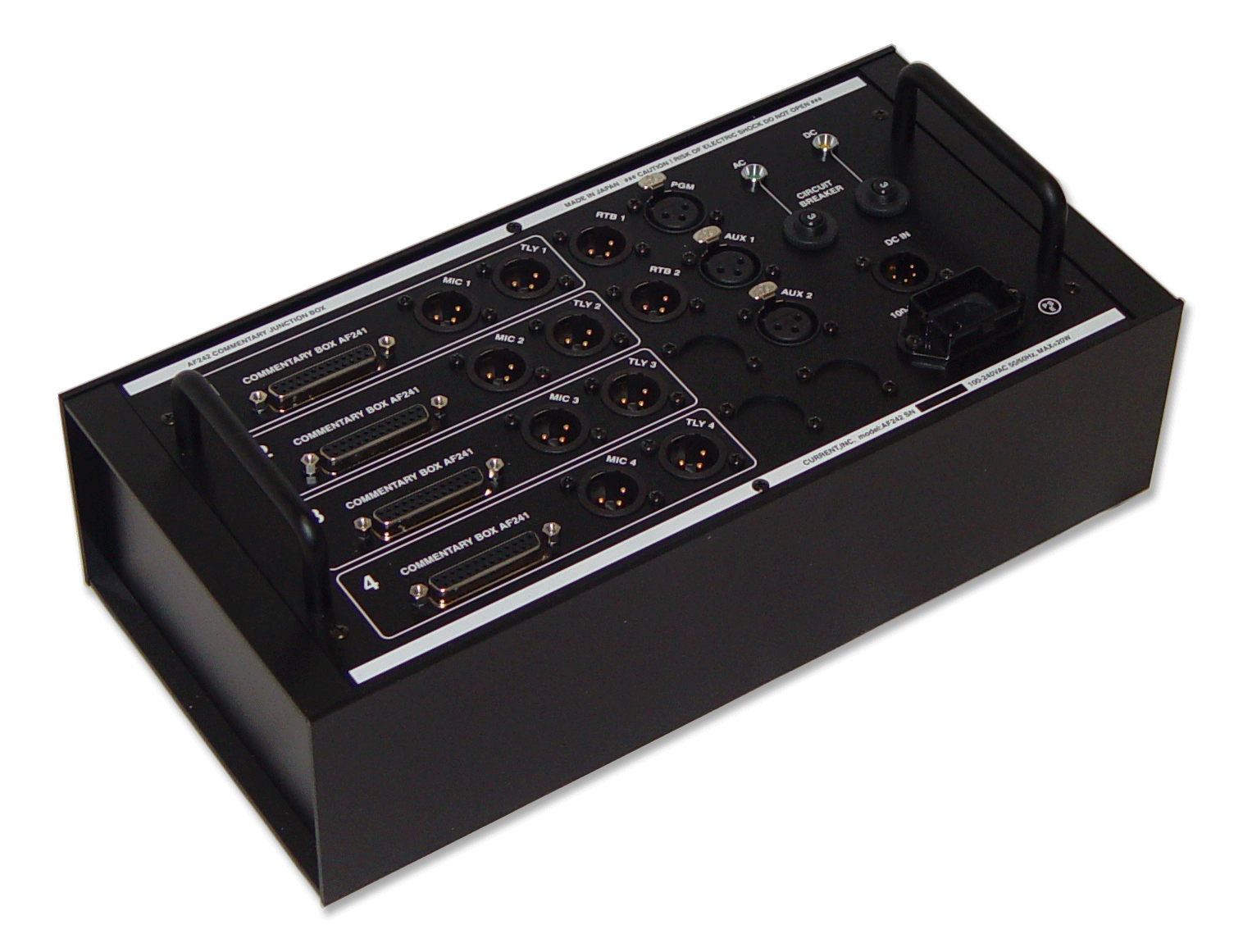

AF242 ジャンクションボックス（下写真）

   AF241 D25-M(#4-40)
01 MIC TX+           14 MIC TX-
02 GND               15 RTB TX 1+
03 RTB TX 1-         16 GND
04 RTB TX 2+         17 RTB TX 2-
05 GND               18 PGM RX +
06 PGM RX -          19 GND
07 AUX RX 1+         20 AUX RX 1-
08 GND               21 AUX RX 2+
09 AUX RX 2-         22 GND
10 TALLY TX          23 TALLY COM
11 +12V              24 +12V
12 0V                25 0V
13 NC

   AF241 "EXT POWER" XLR4-M
1 0V
2 NC
3 NC
4 +12V

   AF241 "HeadsetXLR7-M
1 GND
2 MIC+
3 MIC-
4 HP L+
5 HP L-
6 HP R+
7 HP R-

   AF243 "Tally in" Dsub9-F (#4-40)
1 Tally 1        6 Tally com 1
2 Tally 2        7 Tally com 2
3 Tally 3        8 Tally com 3
4 Tally 4        9 Tally com 4
5
