CSP339

CHECKMATE

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●簡易オーディオアナライザ
●リファレンスレベルのチェック
●ー２０から＋２４ｄBu
●オシレータ内蔵
●モニター出力
●乾電池、モバイルバッテリーでも使用可
●コンパクト

　ＣＳＰ３３９はオシレータとレベルメータが一体になった簡易オーディオアナライザです。-20dBuから+24dBuの幅広いレンジで簡単に機器のレベルチェックが可能です。オーディオインターフェースのレベル合わせ、マイクアンプのゲインチェック、VUメーターの調整などに幅広く応用出来ます。

◆入力レベル
　入力レンジは-20、-10、0、+4、+14、+24dBuの6段階で、メーターの0VUの位置で正確にレベルをチェックすることが出来ます。また、入力レベルとオシレータレベルを切換えて確認出来ます。なお、メーターは-10、0、＋3の3ポイントでキャリブレーションされています。

◆オシレータ出力
　オシレータレベルは出力インピーダンスの影響で負荷を接続するとレベルが下がりますので、機器を接続した状態でレベルを設定して下さい。なお、レベルは∞から+24dBuまで連続可変できます。

◆モニター

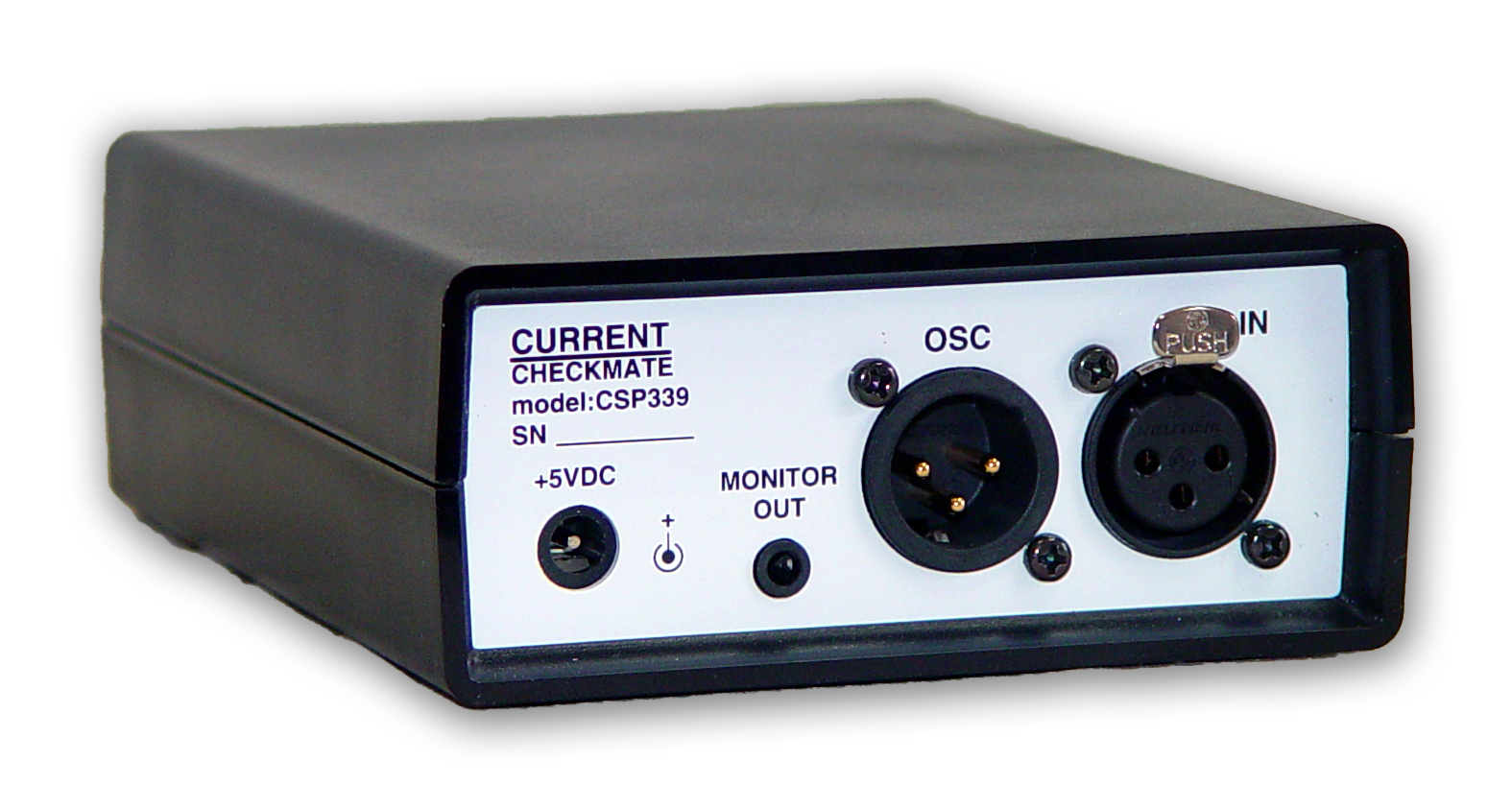

　リヤパネルのモニター出力にはメーターと同じ信号が、入力レンジにかかわらず-6dBu基準で出力されていますので、ヘッドフォンアンプ、外部メーター、オシロスコープなどを接続することが出来ます。なお、680Ωで出力されていますのでハイインピーダンスで受けて下さい。

◆電源
　付属のACアダプタ、内蔵の乾電池または５Vモバイルバッテリーでの動作も可能です。

■ 仕　様
•INPUTS: BALANCED 200kΩ. max +24dBu
•INPUT CONNECTOR: XLR3-F
•OUTPUTS: BALANCED 50Ω, max +24dBu
•OUTPUT CONNECTOR: XLR3-M
•MONITOR OUT: 3.5mm 1/8″ TRS,680Ω, ref=-6dBu
•REFERENCE LEVEL: -20, -10 0, +4, +14, +24Bu
•FREQUENCY RANGE: 20 to 20kHz
•METER ACCURACY: 100 to 20kHz ±0.1dB @0VU
•OSC THD: <0.03% at 1kHz Ref.Level

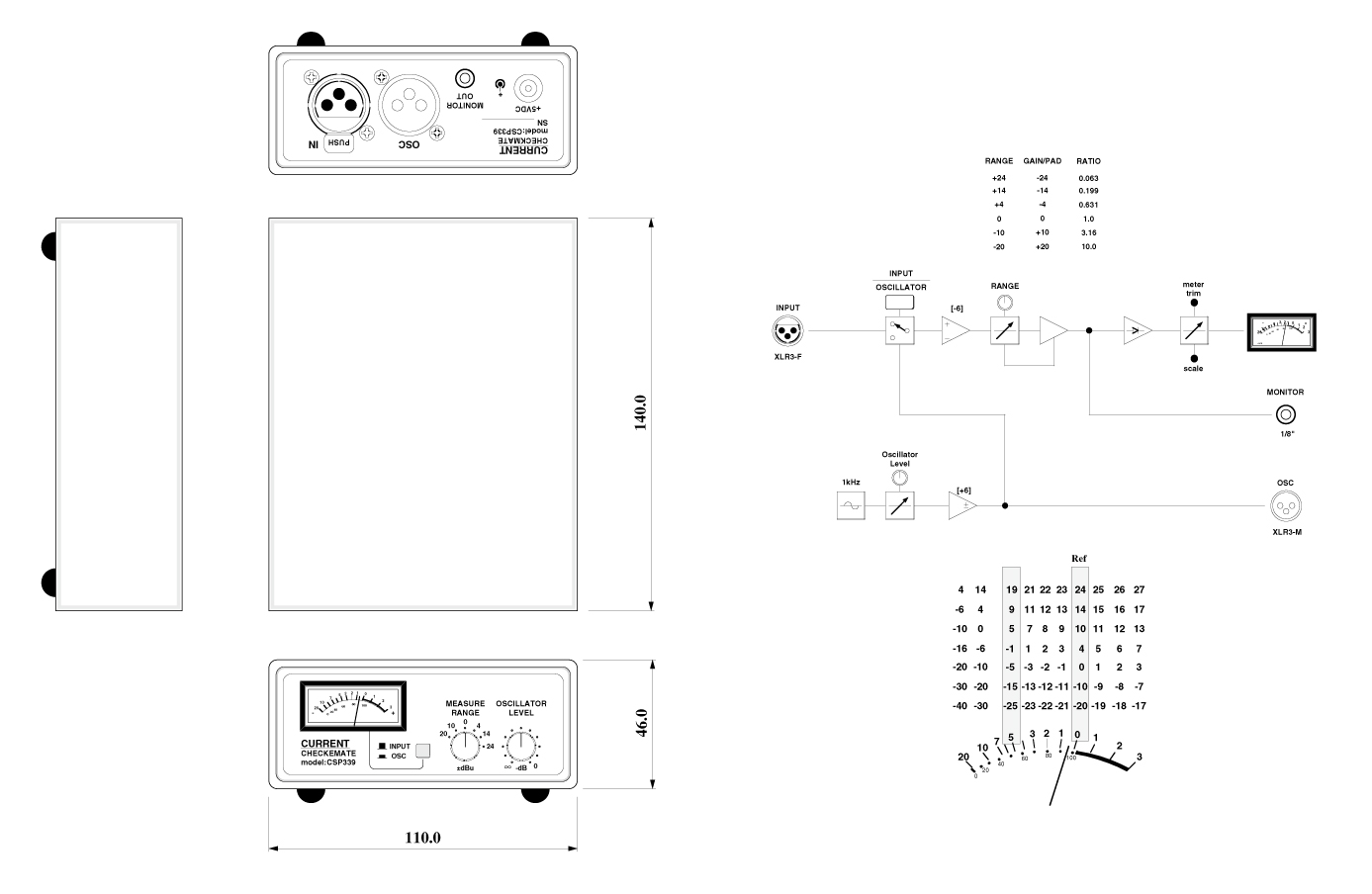

•DIMENSIONS: 110W x 46H x 140D 300g
•POWER: +5VDC max 0.2A
