CSP249

MONITORONE

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●モニターコントローラー
●3ソース
●3スピーカー
●DIM
●CUE出力
●トークバック
●フットスイッチ
●コンパクト

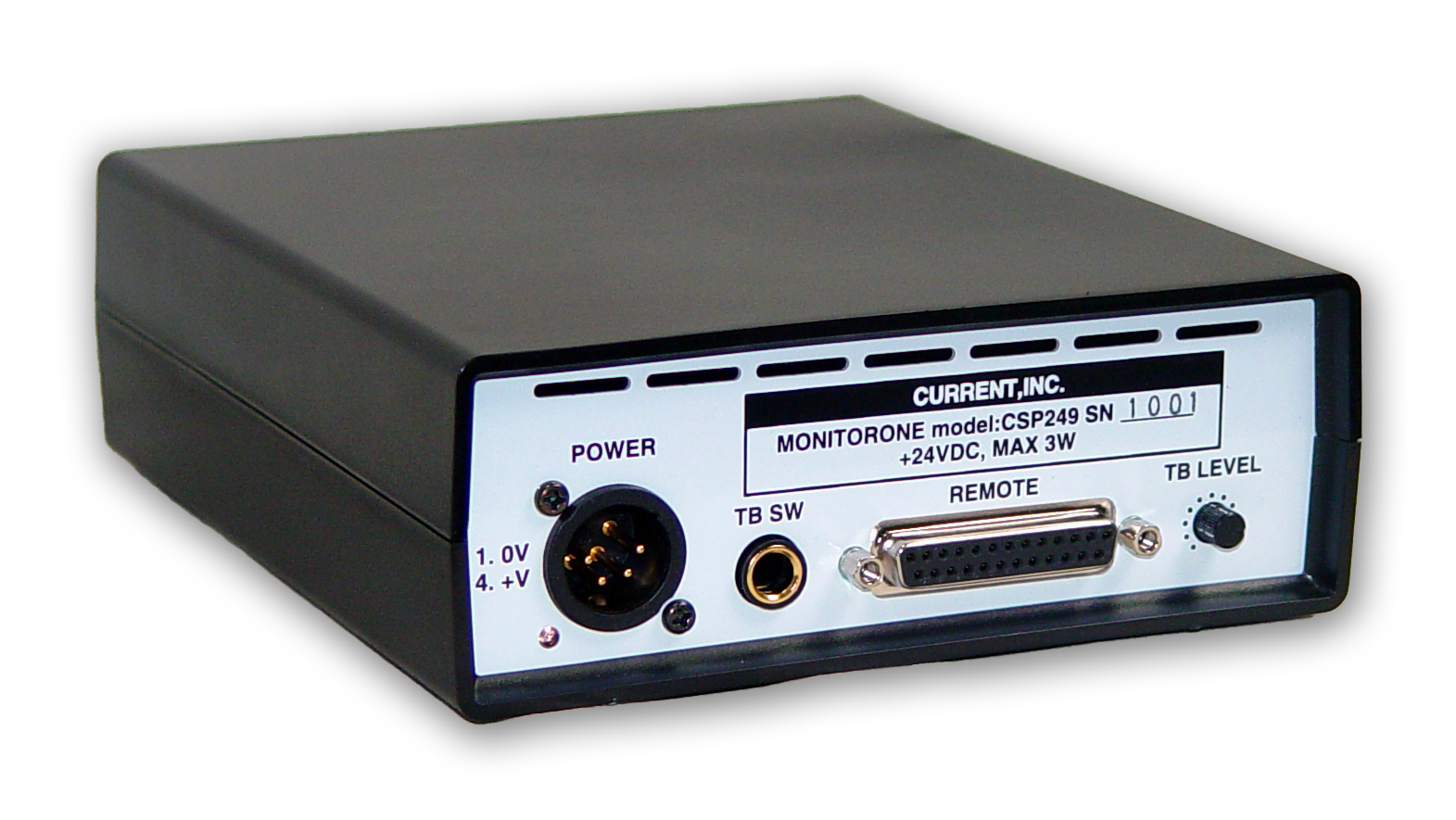

 CSP249は3ソース入力、3スピーカー出力のモニターコントローラーです。基本的なモニター機能に加え、CUE出力とリファレンスヘッドフォンアンプ用の出力も備えています。コンパクトなリモートコントローラと本体ユニットの構成ですので小規模スタジオ、ノンリニア編集環境に最適です。

◆モニターソース
 3系統のソース入力を切り換えてモニター出来ます。CUEセンド及び、HPA用出力はモニターセレクター直後から送られます。

◆スピーカー
 3系統のスピーカーを切り換えてモニター出来ます。TB時にはDIMがONになりますので同時通話時にバランスを取ることも出来ます。

◆モニター
 CUT、MONO及びDIM機能があり、DIMレベルは0dB〜-30dBまでの連続可変方式です。

◆CUE
 CUEボックス用の出力にはTBがミックスして出力されます。

◆トークバック
 リモートに内蔵されたTBマイクでCUE出力へトークバックが可能です。TBレベルは本体の”TB LEVEL”で調整でき、フットスイッチ用のフォーンジャックも備えています。

◆その他
 CSP249にはVUメーターを実装していませんが、HPA出力にMP421シリーズを接続して、そのTXポートに接続してレベルを監視することも出来ます。

■ 仕 様
•IO-1: D25-F(#4-40)
•IO-2: D25-F(#4-40)
•REMOTE: D25-F(#4-40)
•INPUTS: BALANCED, 24kΩ, REF=+4dBu, MAX=+24dBu
•OUTPUTS: BALANCED, 50Ω, REF=+4dBu, MAX=+24dBu
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL

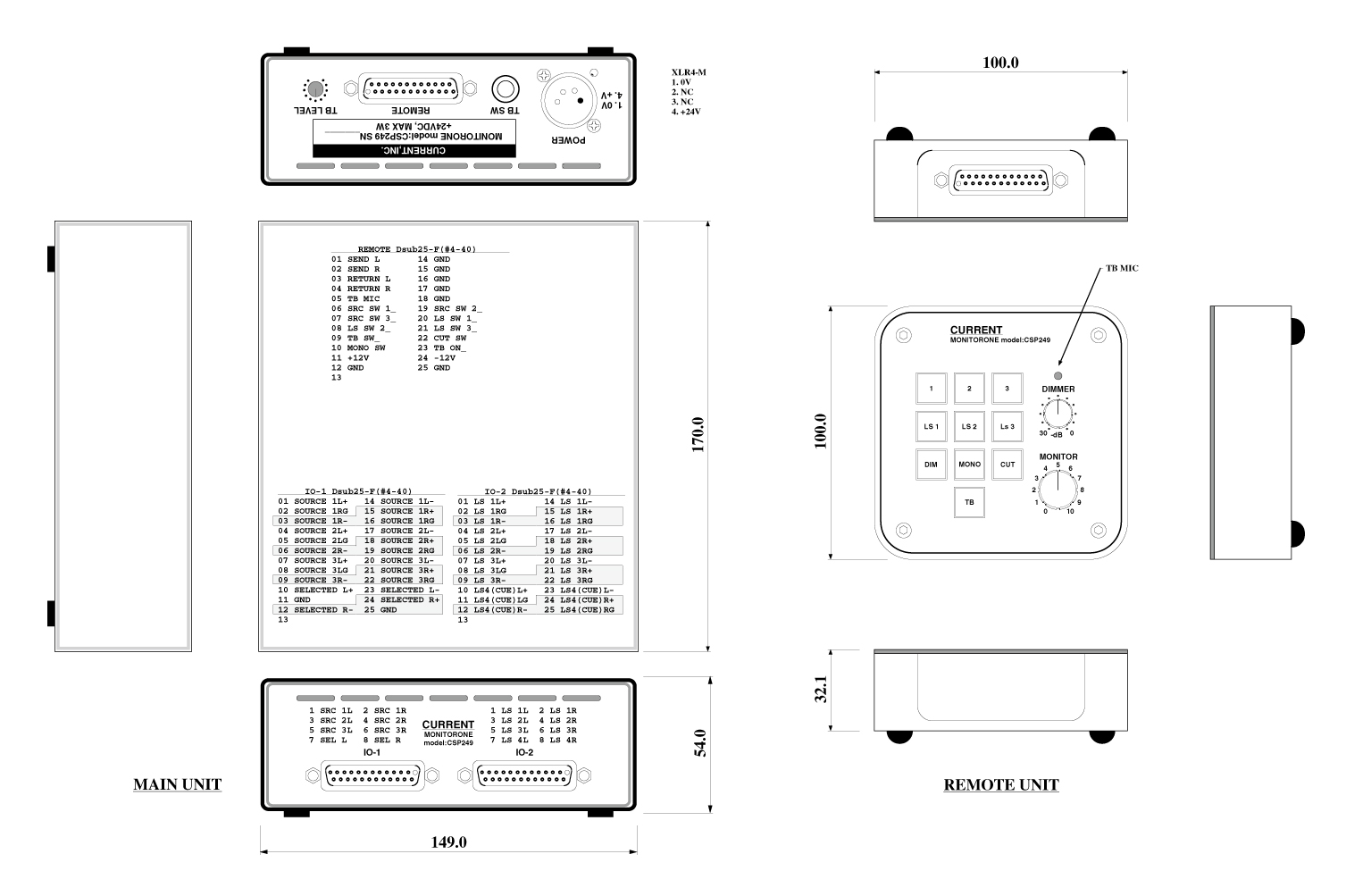

•DIMENSIONS(main): 150W x 54H x 170D 1kg
•DIMENSIONS(remote): 100W x 32H x 100D 300g
•POWER: +24VDC max 0.5A



   "IO-1" D25-F(#4-40)
01 SOURCE 1L+		14 SOURCE 1L-
02 SOURCE 1RG		15 SOURCE 1R+
03 SOURCE 1R-		16 SOURCE 1RG
04 SOURCE 2L+		17 SOURCE 2L-
05 SOURCE 2LG		18 SOURCE 2R+
06 SOURCE 2R-		19 SOURCE 2RG
07 SOURCE 3L+		20 SOURCE 3L-
08 SOURCE 3LG		21 SOURCE 3R+
09 SOURCE 3R-		22 SOURCE 3RG
10 SELECTED L+		23 SELECTED L-
11 SELECTED LG		24 SELECTED R+
12 SELECTED R-		25 SELECTED RG
13
   "IO-2" D25-F(#4-40)
01 LS 1L+		14 LS 1L-
02 LS 1RG		15 LS 1R+
03 LS 1R-		16 LS 1RG
04 LS 2L+		17 LS 2L-
05 LS 2LG		18 LS 2R+
06 LS 2R-		19 LS 2RG
07 LS 3L+		20 LS 3L-
08 LS 3LG		21 LS 3R+
09 LS 3R-		22 LS 3RG
10 LS4(CUE)L+	23 LS4(CUE)L-
11 LS4(CUE)		24 LS4(CUE)R+
12 LS4(CUE)		25 LS4(CUE)RG
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP249 MONITORONE(3ソース、3スピーカー,TB、CUE) ¥320,000
CSP349 5入力、VU、HP,CUE、TB、19”2U ¥560,000
CSP347 6入力、2スピーカ、リモート型 ¥480,000
CSP355 ステレオ、CUE、トークバック、コンパクト ¥198,000
TB962 トークバックボックス、1ボタン ¥9,800
