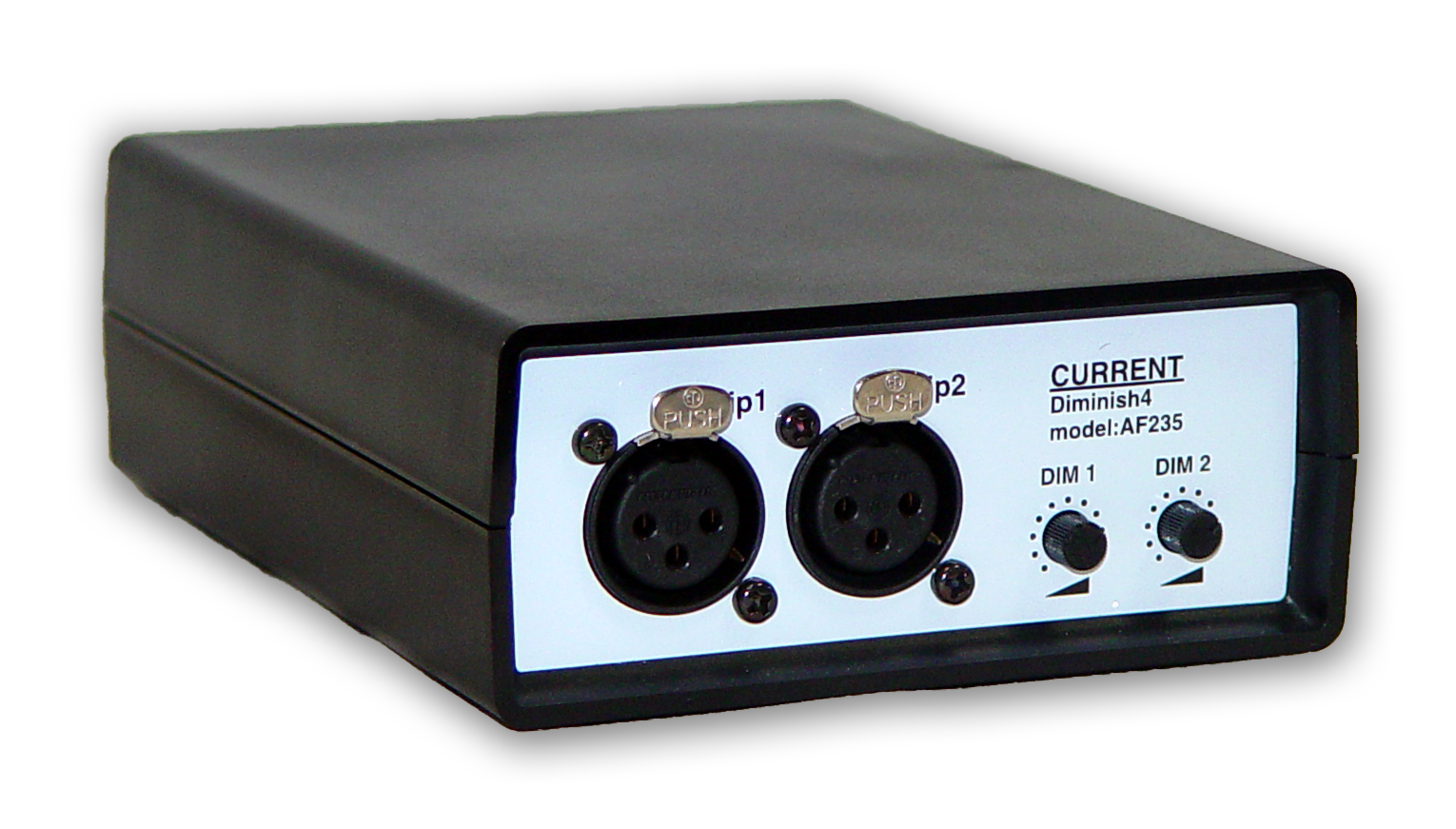

AF235

STEREO DIM I/F

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２ｃｈのDIMコントローラー
●ＸＬＲ入出力
●可変ＤＩＭレベル
●リモートコントロール
●コンパクト

　AF235はモニターライン等でリモートコマンドによってＤＩＭをかけることが出来るインターフェスです。入出力はＸＬＲコネクタですので様々な環境での応用が可能です。

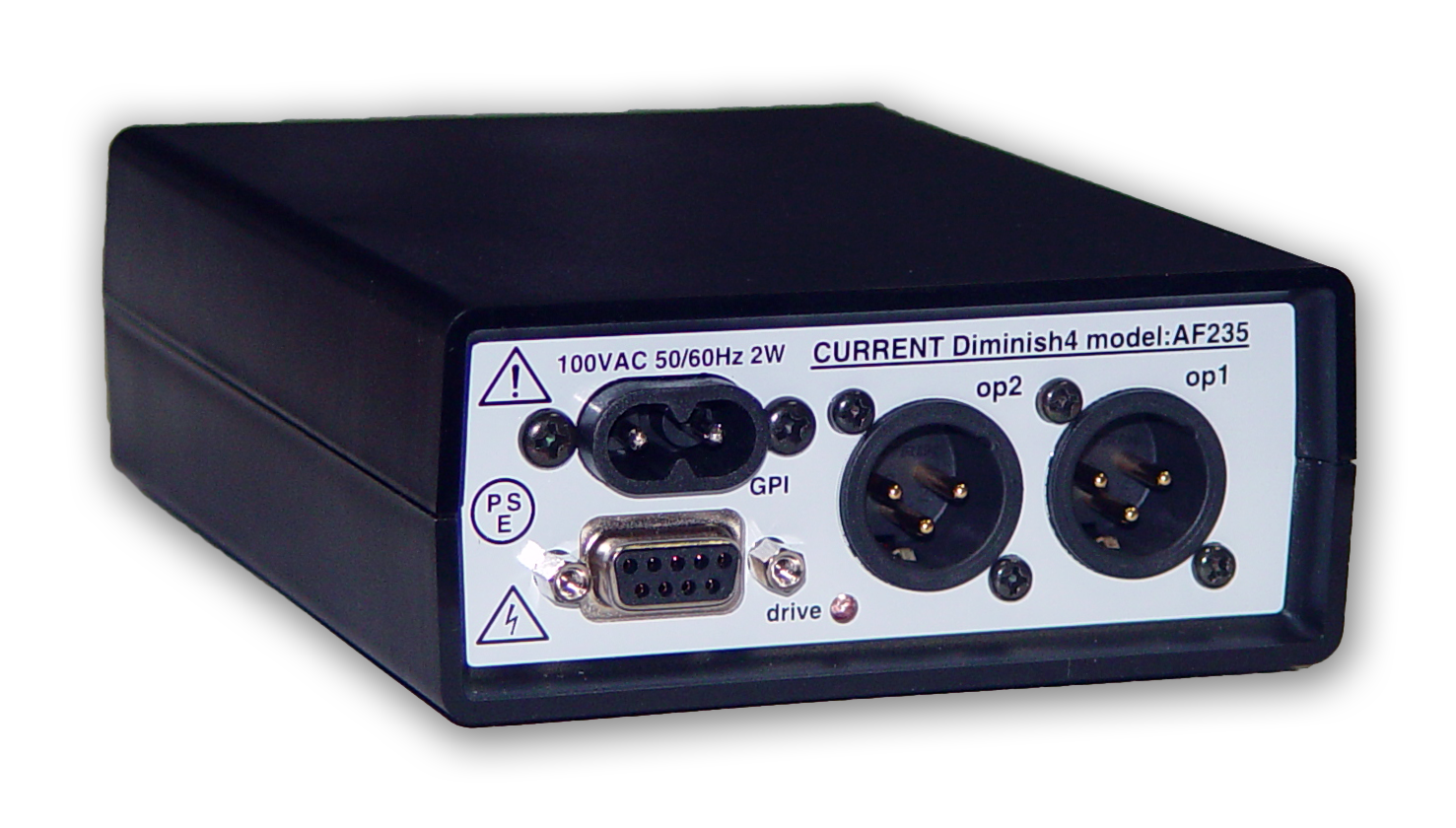

◆入出力コネクタ
　オーディオ入出力は一般的なXLRコネクタですので接続機器を選びません。

◆制御
　フォトカプラでアイソレートされたDsub9ピンコネクタのＧＰＩポートはＧＮＤループによるノイズの発生を防ぎます。なお、ラッチロジックは内蔵していませんのでコマンドが入力されている時にＤＩＭがかかります。

◆ＤＩＭ動作
　通常時はリレーにより完全にバイパスされているため電源断でも信号は通過します。ＤＩＭ時にはフロントパネルで設定したＤＩＭレベルで出力されます。なお、ＤＩＭレベルは-6dBから∞まで連続可変できます。

◆その他
　DIM時には出力インピーダンスが高くなりますので、出来るだけ出力ケーブルが短くなる位置に設置して下さい。

■ 仕　様
•INPUT: 2ch, BALANCED, XLR3-F
•OUTPUT: 2ch, BALANCED, XLR3-M
•GPI PORT: Dsub9-F (#4-40), opt coupler isolated
•CONTROL: DIM level each, -6dB ~ ∞
•OUTPUT IMPEDANCE: Normally source impedance, 10kΩ on DIM,
•DIMENSIONS: 110Wx46Hx140D, 0.5kg
•MAINS: 100VAC 50/60Hz, MAX 1W

   GPI Dsub9-F (#4-40)
01 SW COM 0V	06 LP COM +12V
02 SW 1+		07 SW 1-
03 SW 2+		08 SW 2-
04 			09
05
