TB969

TALKBACK BOX (Built-in Mic)

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●トークバックボックス
●電源内蔵のオールインワン
●TBとCUE
●内蔵またはグースネックマイク

 TB969は単体で使用可能なTBボックスです。電源内蔵のオールインワン型のため設置工事の必要はありません。TBボタンを押すだけでXLRコネクタからTB信号が出力されます。内蔵マイクコンプレッサーにより明瞭度の高いコミュニケーション環境を提供します。

◆機能
 TBボタンの他にCUEボタンも実装していますのでCUEランプやその他の機器の制御用としても使用出来ます。

◆マイクゲイン
 マイクゲインは底面のスイッチで切り換え出来ます。(旧バージョンでは内部スイッチ)

◆GPI
 TBコマンド、CUEコマンド、TBオーディオ信号が出力されていますので、XLRコネクタを使用しないでDsubコネクタだけで配線することも出来ます。コマンド出力はオープンコレクターで、オーディオ出力はXLRコネクタとパラ接続されています。

◆その他

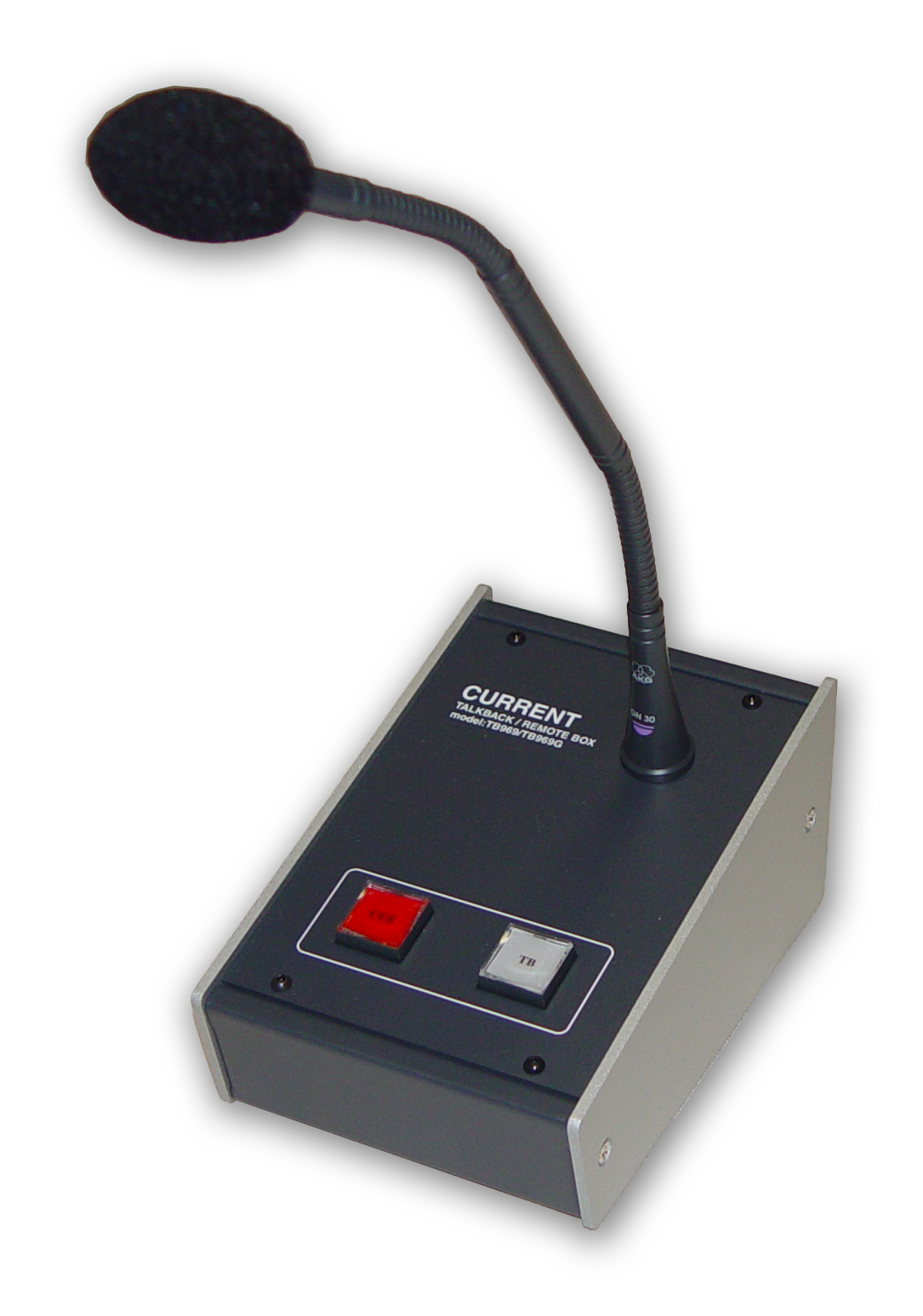

 マイク内蔵のTB969、グースネックマイク実装型のTB969G15(15cm)またはTB969G30(30cm)を選択できます。

2020年5月
2つのブースに対してTB、CUEが可能なTB969-2/TB969-3/TB969-4型が出来ました。

■ 仕 様
•TB OUTPUT: BALANCED, 50Ω, XLR3-M
•MIC GAIN: +20~+60dB (automatic with comporessor)
•GPI: Dsub-9F (#4-40), open collector
•CONTROL: TB, CUE
•POWER: 100VAC 50/60Hz, max 3W

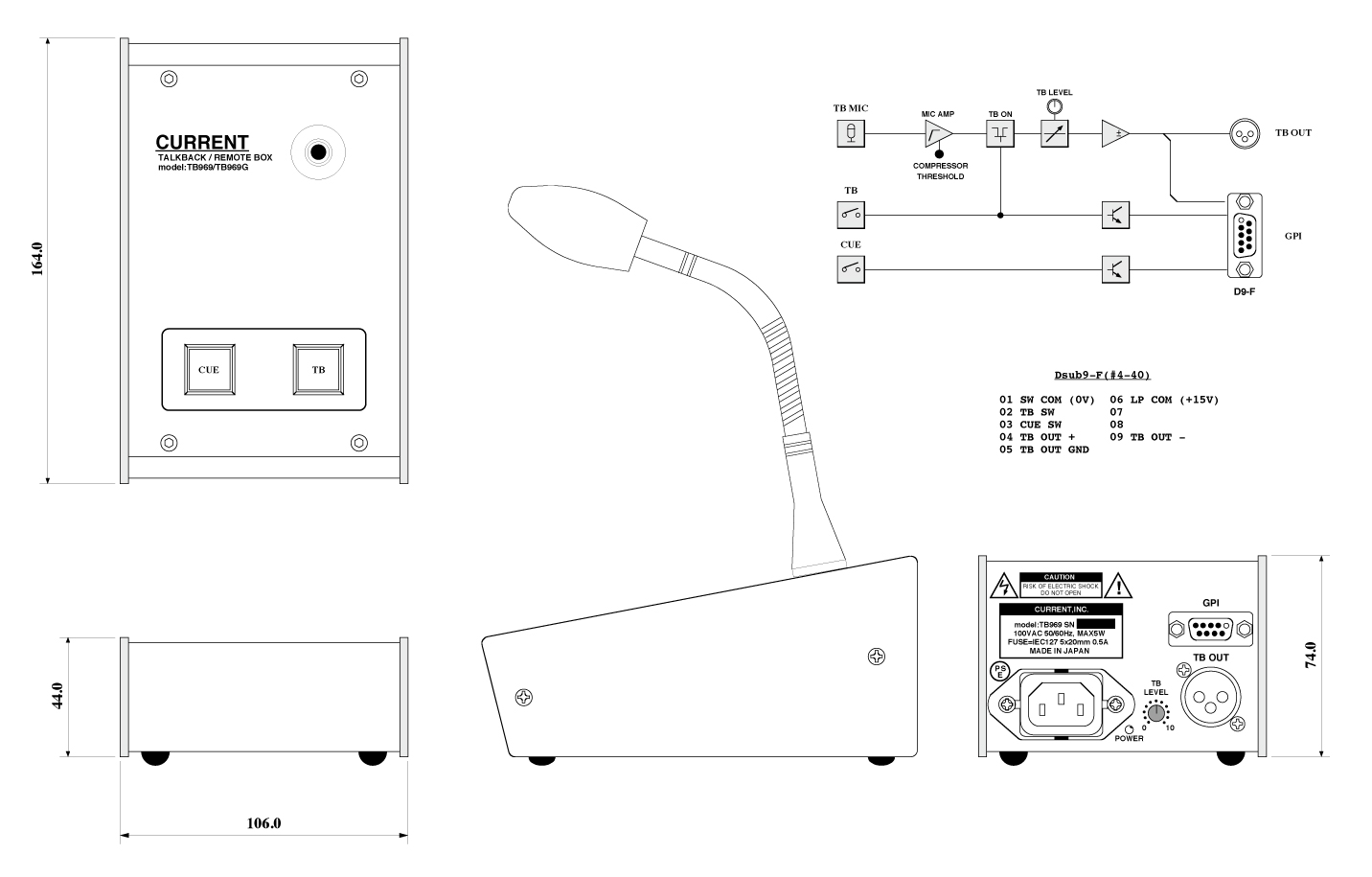

•DIMENSIONS: 106Wx74Hx164D 1kg

TB969/TB969G15/TB969G30 DSUB9-F (#4-40)
01 SW COM 0V     06 LP COM +15V
02 TB SW         07
03 CUE SW        09
04 TB OUT +      09 TB OUT -
05 TB OUT GND
TB969-2/TB969-3/TB969-4 DSUB9-F (#4-40)
01 SW COM 0V     06 LP COM +15V
02 TB SW 1       07 TB SW 2
03 CUE SW 1      09 CUE SW 2
04 TB OUT +      09 TB OUT -
05 TB OUT GND
TB969-5/TB969-6/TB969-7 DSUB9-F (#4-40)
01 SW COM 0V     06 LP COM +15V
02 TB SW 1       07
03 TB SW 2       09
04 TB OUT +      09 TB OUT -
05 TB OUT GND

• Order Information

御注文型番 備考 価格(+TAX)
TB969 トークバックボックス、内蔵マイク、AC動作 ¥160,000
TB969G15 トークバックボックス、グースネック 15cm、AC動作 ¥195,000
TB969G30 トークバックボックス、グースネック 30cm、AC動作 ¥198,000
TB969-2 TALKBACK BOX (GN15) TB/CUE dual ¥234,000
TB969-3 TALKBACK BOX (GN30) TB/CUE dual ¥237,600
TB969-4 TALKBACK BOX (Built-in Mic) TB/CUE dual ¥192,000
TB969-5 TALKBACK BOX GN15 dual TB ¥224,000
TB969-6 TALKBACK BOX GN30 dual TB ¥227,700
TB969-7 TALKBACK BOX (Built-in Mic) dual TB ¥184,000
