WRS805

WIRELESS TALKBACK SYSTEM

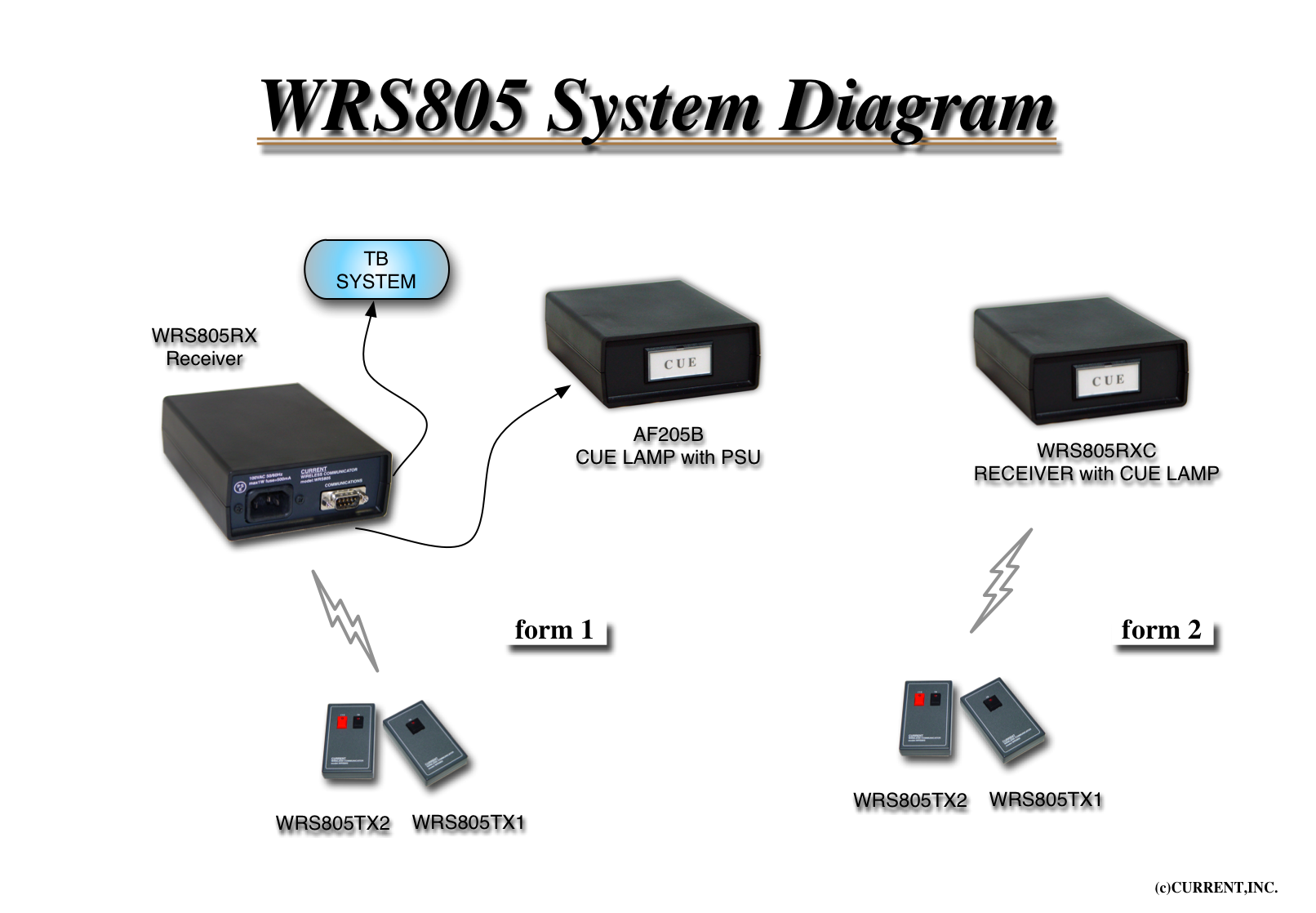

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●コンパクトコントローラー
●高速レスポンス
●指向性が気にならない無線方式
●汎用的なリレー接点出力
●１ボタンまたは２ボタン送信機
●イージーインストール

　ＷＲＳ８０５はレコーディング、ポストプロダクション、放送スタジオ等でのトークバックとＣＵＥスイッチをワイヤレスで行なうためのシステムです。無線方式を使用したことで赤外線リモコンのような障害物を意識した操作は不要です。

◆無線方式
　ＷＲＳ８０５では2.4GHz帯のXbee無線方式を使用しているため、レスポンスが早く、指向性を気にしながら操作する必要はありません。また、送信信号はデジタル変調されているため誤動作することが少ないですが、周辺環境の影響によってエラーが発生する場合があります。一部の携帯電話では影響が出ることがありますのでその場合には電源を切ってご使用下さい。

◆受信機
　レシーバーには、リレ−によるメイクコンタクトが出力されていますので、様々な機器とのインターフェイスを容易に行うことができます。
　標準はＡＣ１００Ｖですが、COMMUNICATIONコネクタから供給されるＤＣ電源での動作も可能です。また、CUEランプ内蔵モデルでは外部タリーまたは接点との併用も可能です。

◆リモート到達距離
　約１０ｍですがレシーバーの設置環境により差がでることがあります。レシーバーのフロントパネルのLEDによる受信状況を確認するためにも見える場所に設置してください。

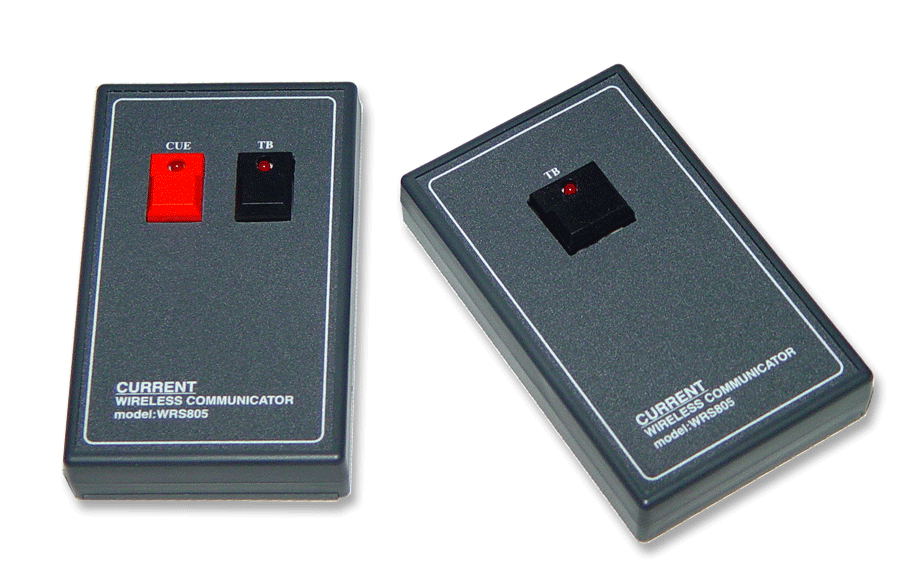

◆送信機
　同時送信はできませんが複数の送信機を使用することができます。スイッチのコマンドは常時送信されているわけではなく、押したときにON、離したときにOFFのコマンドが送信されます。もし、ONのままロックした場合にはもう一度押して離すと初期化されます。また、操作していないときにはスリープ状態になるため約1年間の使用が可能です。

◆その他
　隣接したスタジオなどでクロストークが問題になりそうな場合には送受信機のＩＤを変更することもできますのでお問い合わせ下さい。また、ＣＵＥランプ内蔵の受信機WRS805RXCは非常設で使用する場合や配線が不可能な場合に大変便利です。

このドキュメントは2018年以降に出荷された製品に適用されます。(rev3以上）

■ 仕　様
[TRANSMITTER]

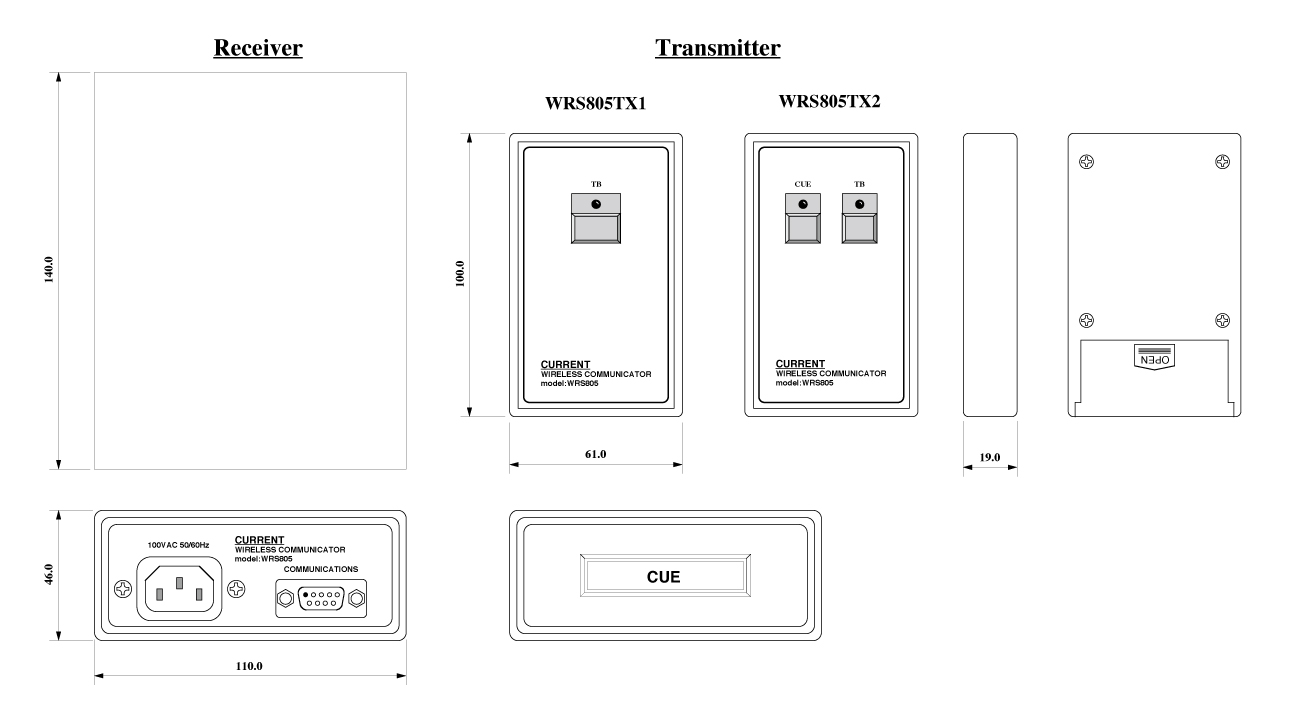

•DIMENSIONS: 61Wx100Hx19D 100g
•CONTROL: 1 or 2 SWITCHES
•FREQ.: 2405~2480MHz, 5MHz step 16ch, IEEE 802.15.4, 1mW
•POWER: UM4x2 , about 1 year
•MAX DISTANCE: APPROX.10m

[RECEIVER]
•DIMENSIONS: 110Wx46Hx140D 340g
•CONNECTOR: D-TYPE 9WAY MALE (#4-40)
•POWER: 100VAC 50/60Hz, DC +5~12VDC max 200mA
•OUTPUTS: RELAY CONTACT MAX 100mA

現在のバージョンはrev.3です。以前とはコネクターの仕様が変更になりました。過去の仕様を以下でダウンロード出来ます。
WRS805_rev2
WRS805_rev1

     WRS805RX_rev3 "Communication " Dsub9-M(#4-40)
1 +V supply                   6 CUELP+(WRS805RXC)
2 CUELP-(WRS805RXC)           7 0V
3 contact common 1 (TB)       8 contact normal open 1 (TB)
4 contact common 1 (CUE)      9 contact normal open 2 (CUE)
5
このコネクタをを２Ｐフォーンに変換するBreakoutボックスWRS805JBもあります。

       WRS805RX_rev1/2 "Communication " Dsub9-M(#4-40)
1 EXTERNAL DC INPUT +5 to +12VDC  6 EXTERNAL DC Common
2 contact common 1 (TB)           7 contact normal open 1 (TB)
3 contact normal close 1 (TB)     8 contact common 2 (CUE)
4 contact normal open 2 (CUE)     9 contact normal close 2 (CUE)
5
