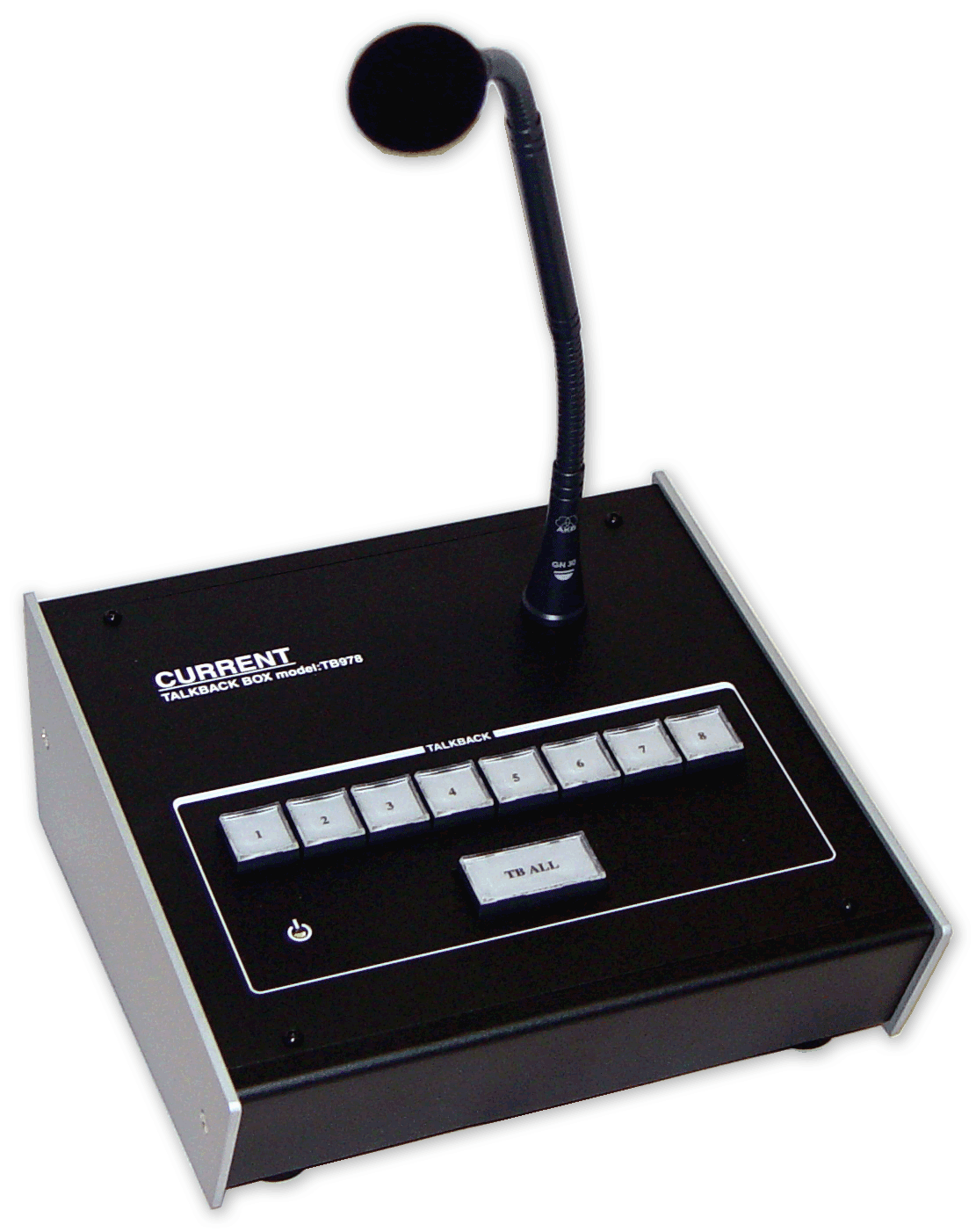

TB978

MULTI TALKBACK GN30

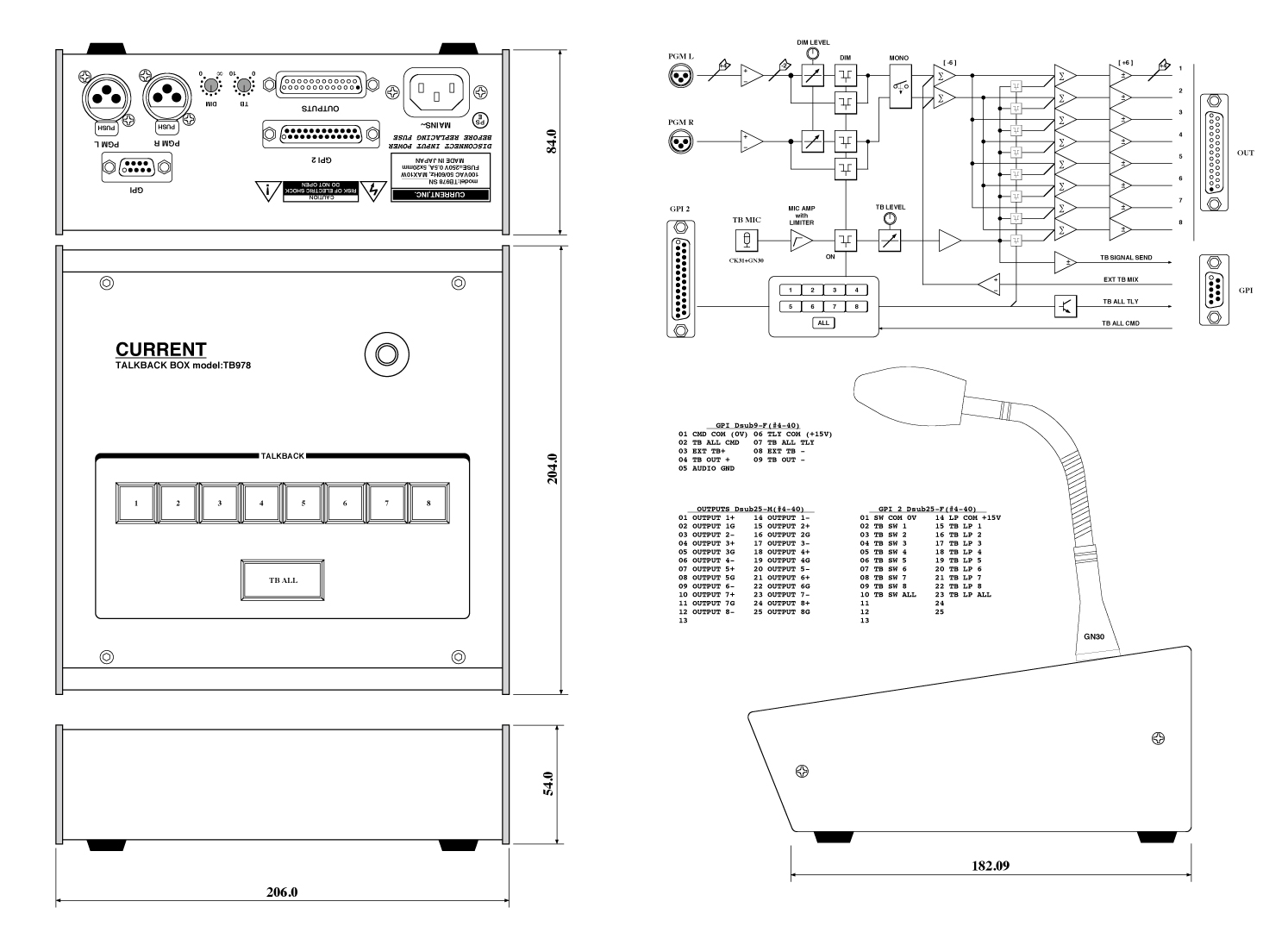

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●マルチトークバックボックス
●8系統出力
●電源内蔵のオールインワン
●外部からのTBミックス
●外部制御も可
●グースネックマイク

 TB978は単体で8系統の出力へ個別または同時にトークバック可能なマルチ出力TBボックスです。電源内蔵のオールインワン型のため設置工事の必要はありません。GPIポートを備えておりますので外部制御も可能です。また、マイクコンプ内蔵なので明瞭度の高いコミュニケーション環境を提供します。

◆プログラム
 デフォルトではステレオ入力ソースは内部スイッチ設定でモノミックスされます。ステレオモードでは奇数、偶数の出力がそれぞれLとRに対応します。この場合にはステレオ4系統の出力構成となるためTBスイッチの仕様を変更する必要があります。

◆TB
 プログラムソースにトークバック信号をミックスして8系統の出力を個別に選択して出力できます。“TB ALL”ボタンで全系統へ同時出力も出来ます。TB時のプログラムDIMレベル及びTBレベルはリヤパネルで設定できます。

◆GPI
 リヤパネルのGPIポートには’TB ALL’コマンド、タリーとTB信号が出力されており、外部からのTBソースをミックスするTB信号入力もあります。また、GPI2にはパネルのパラレルリモート信号が出力されています。

■ 仕 様
•PGM INPUTS: STEREO, BALANCED, 12kΩ, XLR3-F
•MIC: AKG CK31+GN30
•MIC GAIN: 0~+60dB automatic
•CONTROL: TB 1-8, TB ALL
•POWER: 100VAC 50/60Hz, max 10W
•DIMENSIONS: 206Wx84Hx204D 2kg

   GPI Dsub9-F(#4-40)
01 CMD COM (0V)     06 TLY COM (+15V)
02 TB ALL CMD       07 TB ALL TLY
03 EXT TB+          08 EXT TB -
04 TB OUT +         09 TB OUT -
05 AUDIO GND
   OUTPUTS Dsub25-M(#4-40)
01 OUTPUT 1+        14 OUTPUT 1-
02 OUTPUT 1G        15 OUTPUT 2+
03 OUTPUT 2-        16 OUTPUT 2G
04 OUTPUT 3+        17 OUTPUT 3-
05 OUTPUT 3G        18 OUTPUT 4+
06 OUTPUT 4-        19 OUTPUT 4G
07 OUTPUT 5+        20 OUTPUT 5-
08 OUTPUT 5G        21 OUTPUT 6+
09 OUTPUT 6-        22 OUTPUT 6G
10 OUTPUT 7+        23 OUTPUT 7-
11 OUTPUT 7G        24 OUTPUT 8+
12 OUTPUT 8-        25 OUTPUT 8G
13
   GPI 2 Dsub25-F(#4-40)
01 SW COM 0V 14 LP COM +15V
02 TB SW 1          15 TB LP 1
03 TB SW 2          16 TB LP 2
04 TB SW 3          17 TB LP 3
05 TB SW 4          18 TB LP 4
06 TB SW 5          19 TB LP 5
07 TB SW 6          20 TB LP 6
08 TB SW 7          21 TB LP 7
09 TB SW 8          22 TB LP 8
10 TB SW ALL        23 TB LP ALL
11                  24
12                  25
13

• Order Information

御注文型番 備考 価格(+TAX)
TB978 トークバックボックス、8出力 ¥560,000
