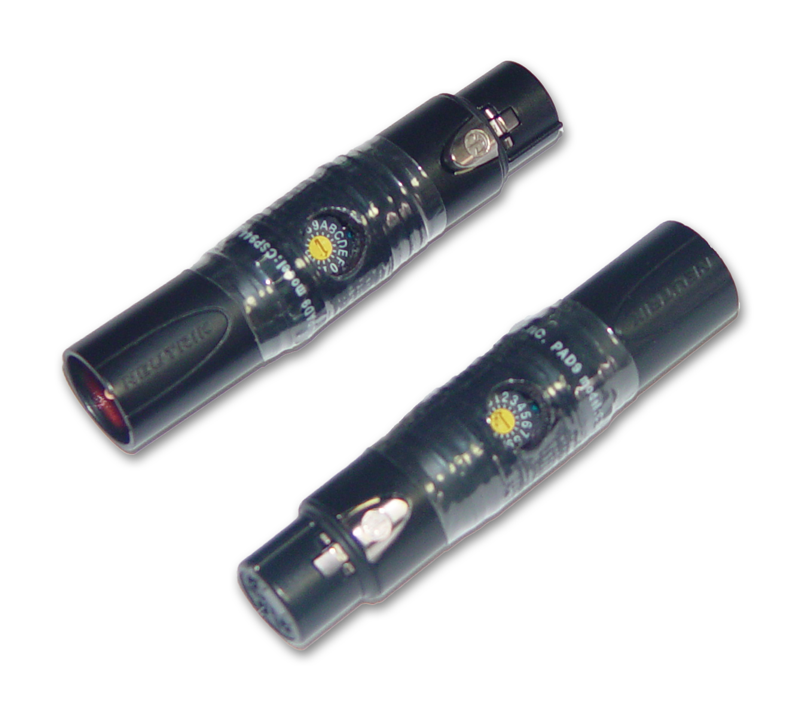

CSP944

PAD9

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●１６ステップのパッド
●ＸＬＲプラグ体型
●金メッキコンタクト
●コンパクト
●高音質

　パワードスピーカーを使用する場合に、モニターコントローラーの適正なつまみポジションで音量が大きすぎるばあいにはスピーカーのボリウムを絞らなければなりません。ボリウムはフルの状態ではガリの発生がなく歪みも小さな状態ですが、絞った状態で使用するとこれとは逆の状態になり好ましくありません。そんなときに便利なのがCSP944です。XLRオスメスの中継プラグ型なので最短距離でスピーカーの入力へ直接接続できます。スピーカーのみならずマイクやライン機器でも使用できます。

◆パッド
　0からFのポジションで１６ステップの設定が可能です。減衰ステップは1.2, 9.5, （負荷インピーダンス10kΩの場合）なお、0のポシションでも約1dBの挿入損失があります。

◆接続
　インピーダンスの上昇による高域の減衰、ノイズの影響やSNの悪化を避けるため機器の入力側に接続してください。

◆その他
　入力インピーダンスや最大減衰量はカスタム対応いたしますのでお問い合わせください。

■ 仕　様
•INPUT: impedance > 1500Ω
•INPUT CONNECTORS: XLR3-F
•OUTPUT: impedance < 750Ω
•OUTPUT CONNECTORS: XLR3-M
•INSERTION LOSS: < 2dB @10kΩ Load
•GAIN ERROR: < 0.1dB
•FREQ.RESPONSE: 10 to 100kHz ±0.1dB
•THD: <0.001% at 1kHz +4dBu

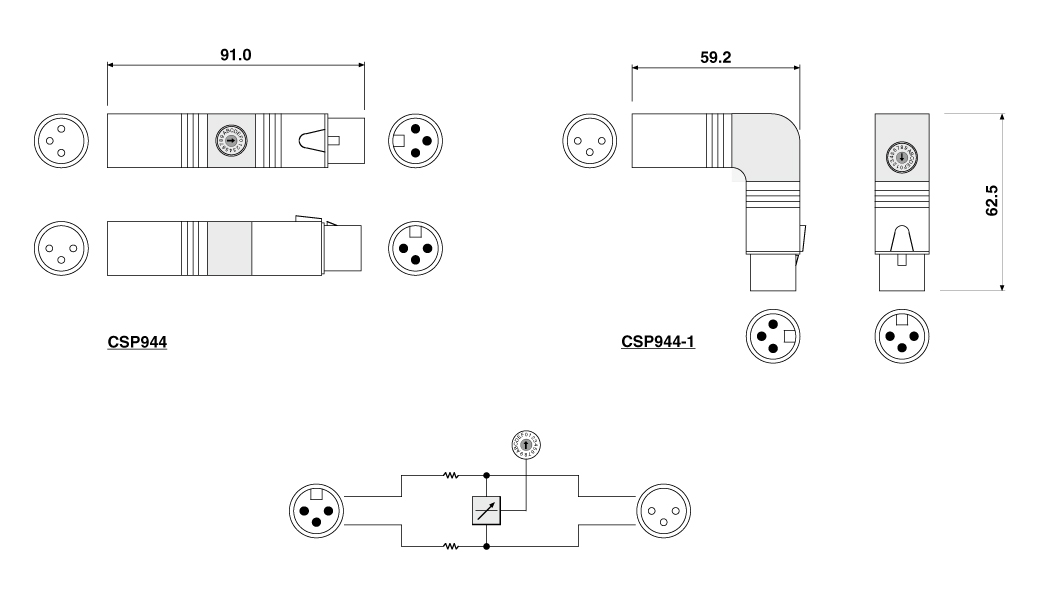

•DIMENSIONS: ø20 x 91L 55g

<

pre>position att(-dB) step
0 1.2
1 9.5 8.3
2 14.0 4.5
3 16.7 2.7
4 18.7 2.1
5 20.4 1.7
6 21.9 1.5
7 23.1 1.2
8 24.2 1.0
9 25.1 0.9
A 26.0 0.9
B 26.8 0.8
C 27.5 0.7
D 28.1 0.6
E 28.8 0.7
F 29.3 0.6

• Order Information
