CSP975

AES CONVERTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●110Ω−75Ωインピーダンス変換
●192kHz対応
●コンパクト

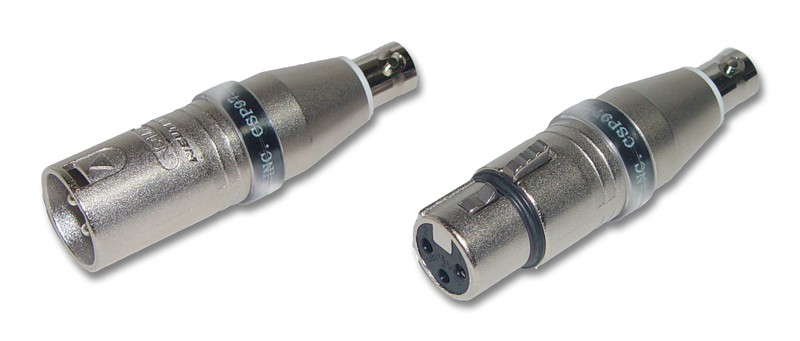

 CSP975は192kHzのサンプルレートに対応した110Ω:75Ωのインピーダンス変換器です。物理インターフェースの変換やXLR出力を長距離伝送を行いたい場合に役立ちます。

◆効果
 110ΩのXLRを75ΩのBNCで伝送した場合のアイパターンの変化及びケーブルによるジッターの発生は100mの場合には3倍以上の差があります。(写真のPeak to Peak Jitterを参照)参照データはテクトロニクスAM700でXLRとBNCのそれぞれの入出力に100mのケーブルを接続して計測した結果です。いずれも1V−PPの出力レベルでの結果ですが波形の変化、ジッタ量には大きな違いがあります。

■ 仕 様
•CSP975-M CONNECTOR: XLR3-M : BNC
•CSP975-F CONNECTOR: XLR3-F : BNC
•SAMPLE RATE : 32~192kHz
•FREQUENCY RESPONSE : 0.1~30MHz
•DIMENSIONS: 70Hx19D, 60g

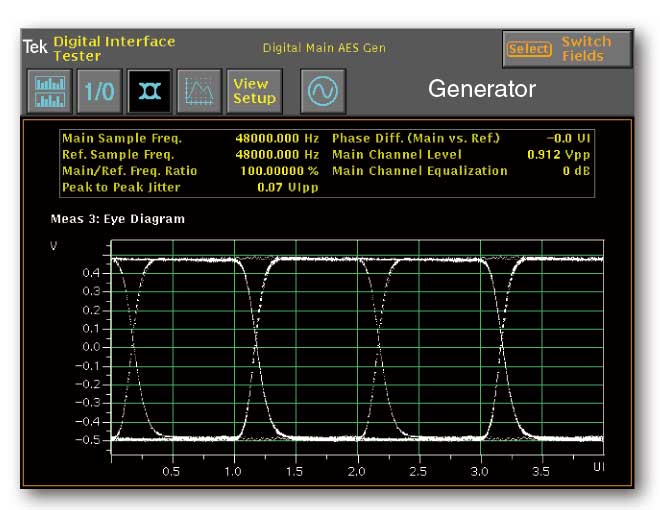

元の信号

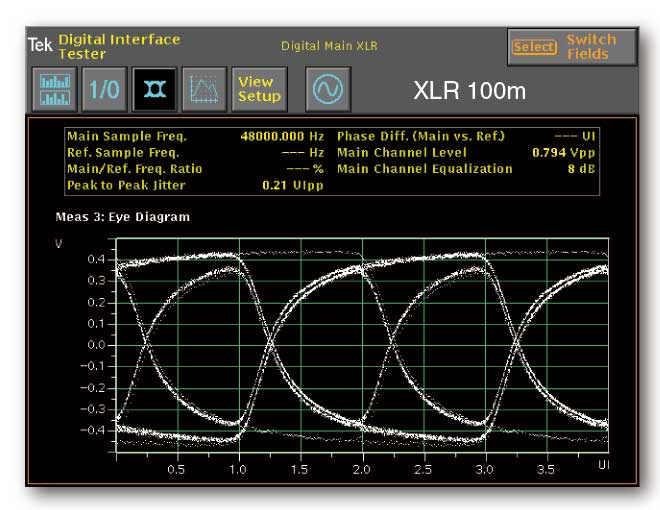

XLRで100m

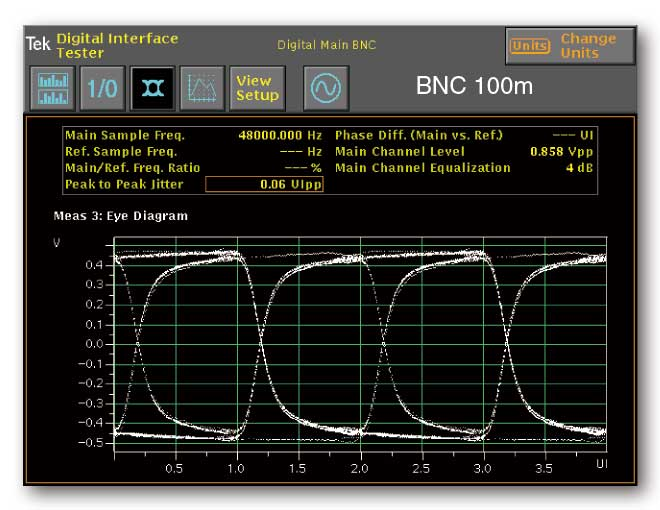

BNCで100m

• Order Information

御注文型番 備考 価格(+TAX)
CSP975 192kHz対応インピーダンス変換プラグ ¥9,600
