CSP985

TRSIT6 HP3

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ヘッドフォンの分配に
●ＴＢボックスのパラに
●CUEランプのパラに
●３パラ
●３パラｘ２
●６パラ
●コンパクト

　CSP985は1/4″ TRSフォーンプラグのパラボックスです。ヘッドフォンの分配、ＴＢコマンドのパラ接続、CUEランプの増設や各種制御信号をパラ接続したい場合に便利です。３パラまたは６パラのタイプを選択できます。

◆入出力

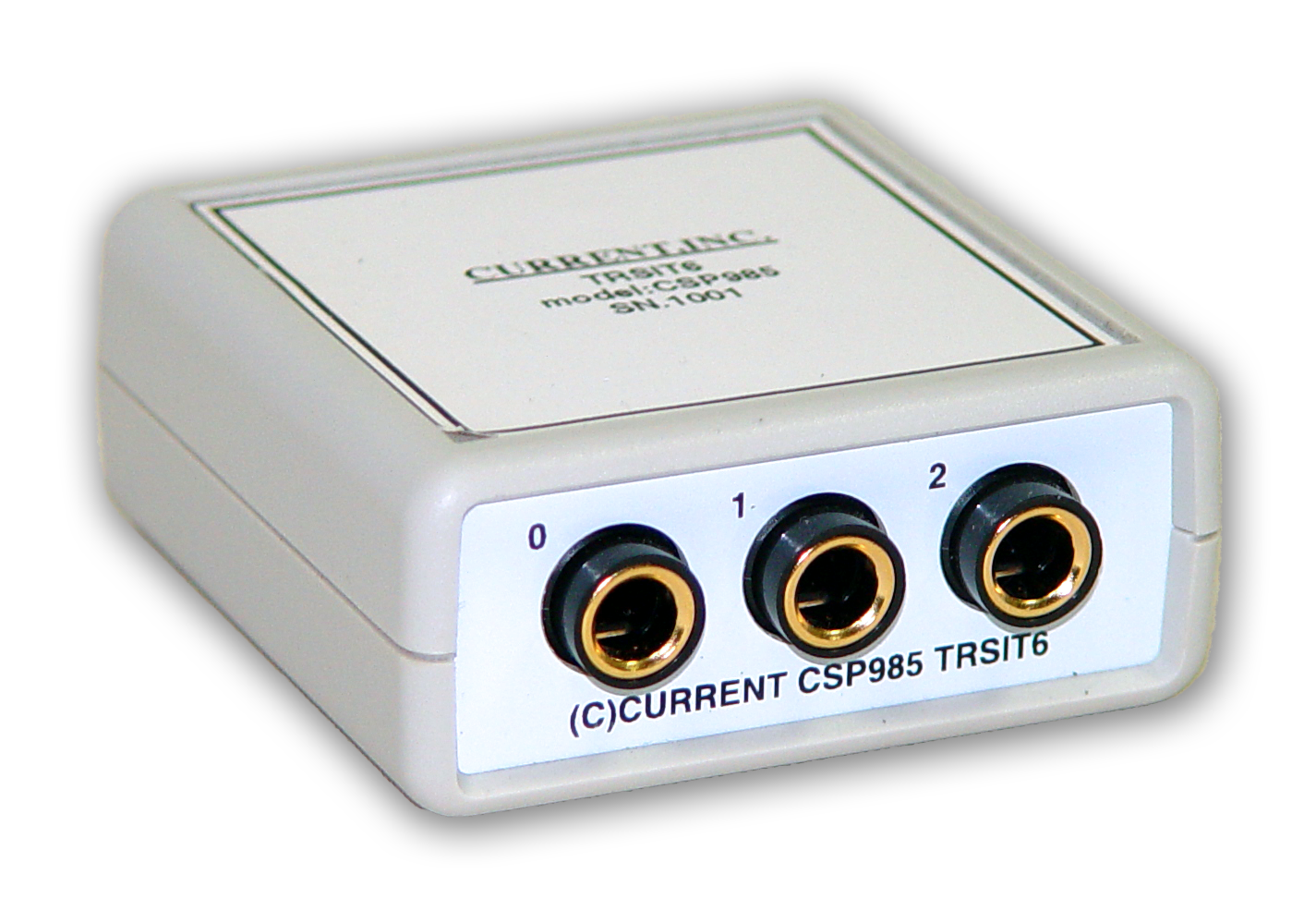

　３パラタイプはコネクタ０に入力して1と２から出力されます。６パラタイプは０に入力して１から５から出力されます。

◆ヘッドフォン分配用
　ヘッドフォンアンプの出力に複数のヘッドフォンを接続できます。なお、各出力は４７Ωで分配されています。３パラ、６パラまたは３パラが２系統のタイプを選択出来ます。

◆ＴＢリモート用
　複数のTBスイッチ接点またはオープンコレクタのコマンド接点をパラで使用できます。なお、各入出力は０Ωで接続されています。

◆CUEランプ用
　一つのCUEスイッチで複数のCUEランプを使用できます。なお、各入出力は０Ωで接続されています。

◆コネクタ
　標準では1/4″(6.3mm)タイプですが1/8″(3.5mm)タイプも自由な位置に混在できますのでお問い合わせください。

◆その他
　内部の分配抵抗値を変更することも出来ますのでお問い合わせください。

■ 仕　様
•CONNECTOR: 1/4″ (6.3mm) TRS 3P PHONE

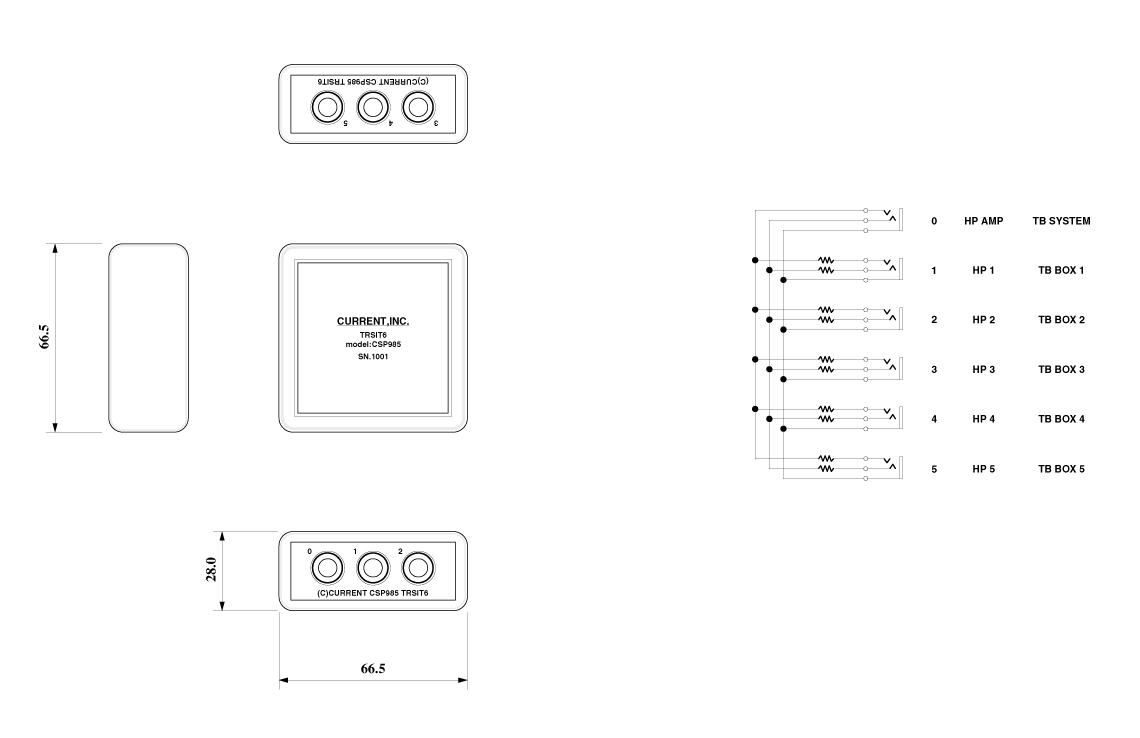

•DIMENSIONS: 66.5Wx28Hx66.5D 80g
