FBMX4

FOLDBACK MIX

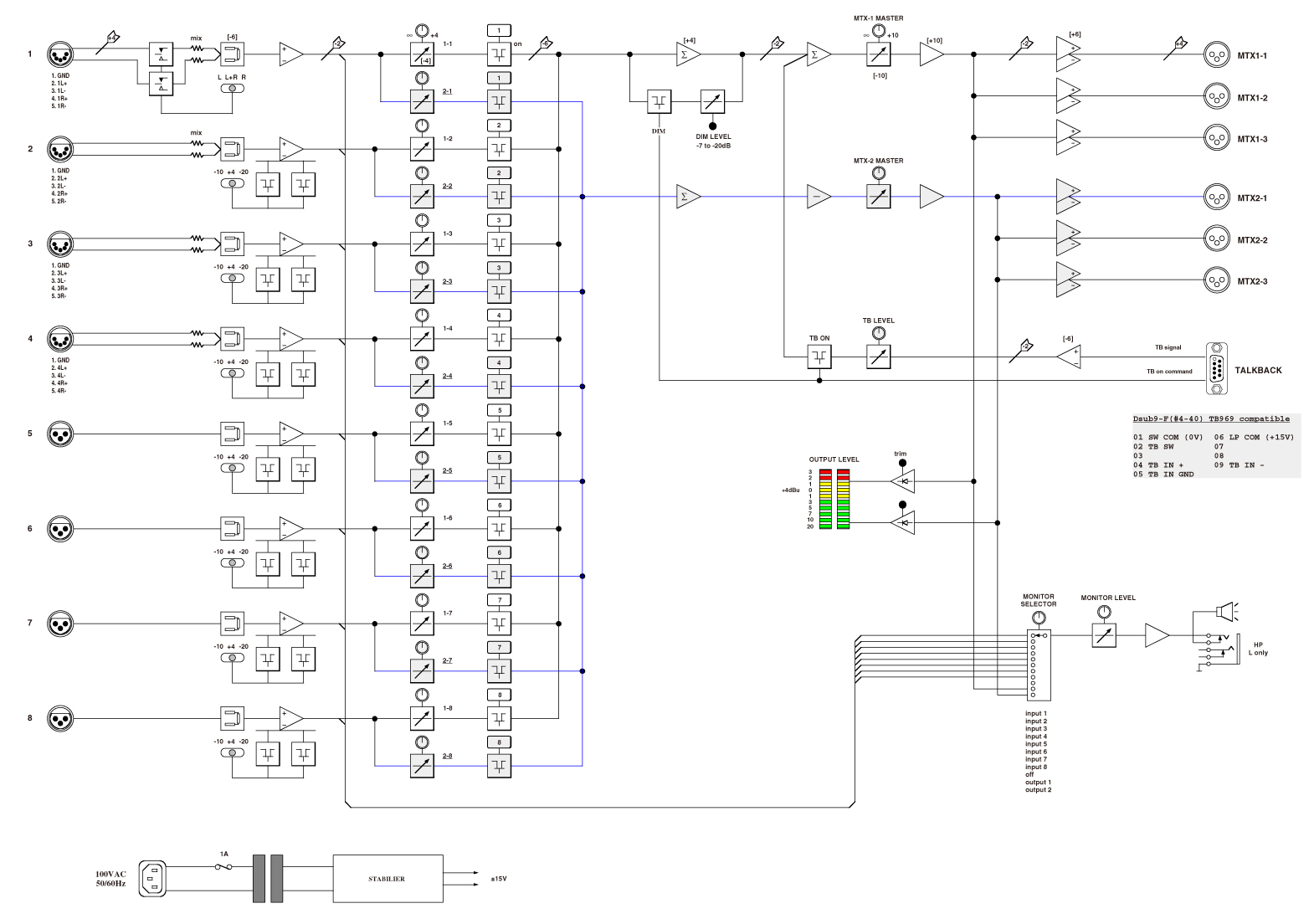

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●リファレンス可変８系統入力
●2系統、３分配出力　●モニタースピーカー
●ヘッドフォンモニター　●レベルメーター
●１９インチ２Ｕ

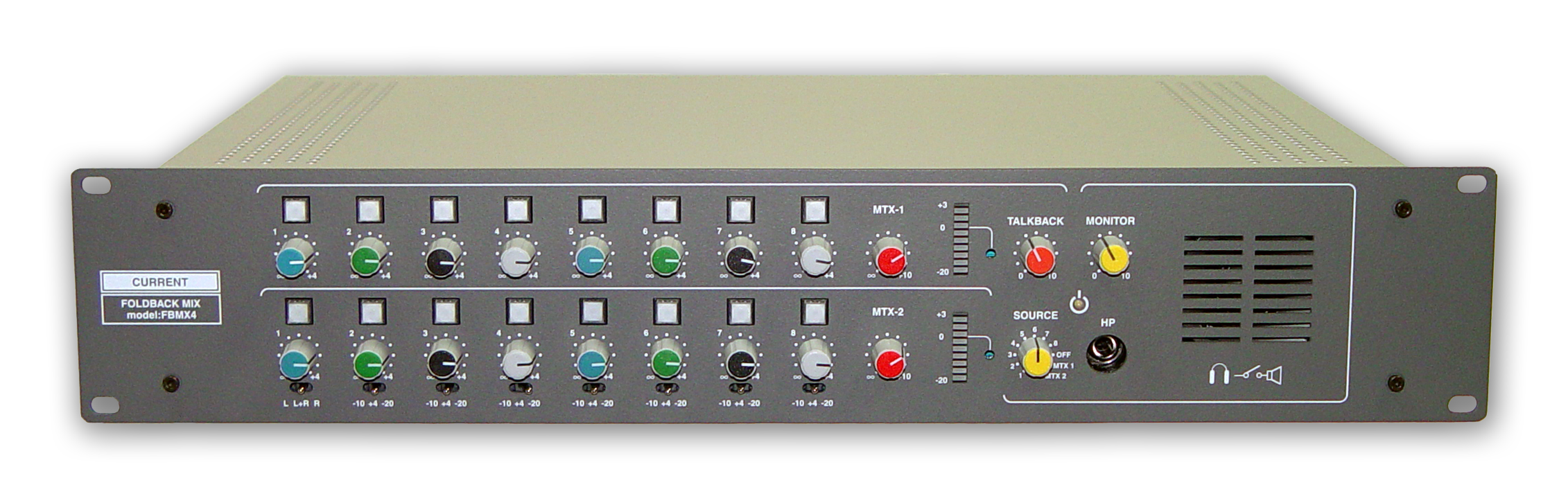

　ＦＢＭＸ４は４ｃｈ仕様のＦＢＭＸ３をベースに開発された８系統のリファレンス可変入力と２系統３分配の出力を持つフォールドバックミキサーです。入力リファレンスは-10dBu、+4dBu、-20dBuの切換が出来ますのでマイク／ラインミキサー、トークバック装置、オーディオ分配器などの様々な用途に使用できます。

◆入力
　８系統のＸＬＲコネクタ入力２−８の基準レベルは−２０、−１０、＋４ｄＢｕの３種類を選択できます。入力１−４はXLR5-Fによるステレオ入力で、入力部でミックスされます。入力１のみゲインは固定で左右選択が可能です。また、各入力トリムは∞〜＋４ｄＢまで可変出来ます。なお、リファレンスレベルは注文時の指定で変更することもできます。

◆ルーティング
　８系統の入力信号はそれぞれのミックスレベルと、ＯＮボタンを経由してマスターミックスセクションへ送られます。

◆出力
　マスタートリムは∞〜＋１０ｄＢまで可変でき、２系統のミックス信号はそれぞれが３分配されて差動出力されます。

◆シグナルメーター
　マスターレベル直後の信号をＶＵレスポンスのバーグラフで−２０から＋３ｄＢの範囲を監視できます。

◆モニタリング
　ヘッドフォンおよび内蔵スピーカーで８系統の入力および２系統の出力を切り替えてモニターすることができます。スピーカーはヘッドフォンを差すと自動的に切れます。

◆トークバック
　MTX-1の系統のみにTBポートから入力されたTB信号がミックスされます。TB時にはMTX-1の信号にはDIMがかかり、そのレベルは内部トリムで変更可能です。

■ 仕　様
•INPUTS: 8, BALANCED, 24kΩ
•INPUTS CONNECTOR: XLR5-F (1-4), XLR3-F (5-8)
•INPUTS REFERENCE LEVEL: -20, -10, +4dBu, MAX +24dBu
•OUTPUTS: 6 BALANCED, 50Ω
•OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS CONNECTOR: XLR3-M
•CONTROL: CHANNEL LEVEL, CHANNEL ON, MASTER LEVEL
•MONITOR SOURCE: ALL INPUTS AND OUTPUTS
•HEADPHONES MONITOR: 1/4″ PHONE, MONO IMP. > 50Ω
•MONITOR SPEAKER: MONO, MAX 500mW
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.5dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -80dB
•MAINS: 100VAC 50/60Hz 15W(MAX)
•DIMENSIONS: 482Wx88Hx303D 5kg

  TALKBACK DSUB9-F (#4-40)
01 SW COM 0V        06 LP COM +15V
02 TB SW            07
03                  08
04 TB IN +          09 TB IN -
05 TB in GND
