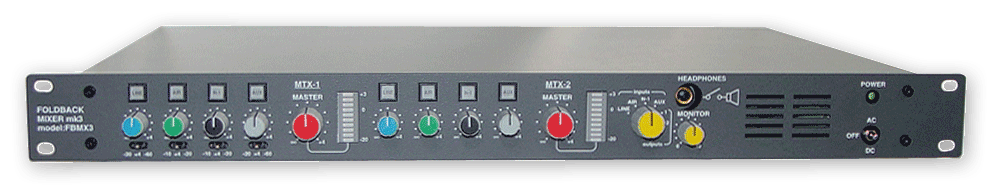

FBMX3

FOLDBACK MIX

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●リファレンス可変４系統入力
●リファレンス可変２系統、各３分配出力
●モニタースピーカー
●ヘッドフォンモニター
●レベルメーター
●１９インチ１Ｕ

　ＦＢＭＸ３は４系統のリファレンス可変入力と２系統３分配のリファレンス可変出力を持つフォールドバックミキサーです。入力リファレンスはラインレベルだけでなくマイクレベルにも対応していますので、マイク／ラインミキサー、トークバック装置、オーディオ分配器などの様々な用途に使用できます。

◆入力
　４系統のＸＬＲコネクタ入力の標準基準レベルは１と４が−６０、−２０、＋４ｄＢｕで、２と３が−２０、−１０、＋４ｄＢｕの３種類を選択できます。また、各トリムは∞〜＋４ｄＢまで可変出来ます。なお、リファレンスレベルは注文時の指定で変更することもできます。

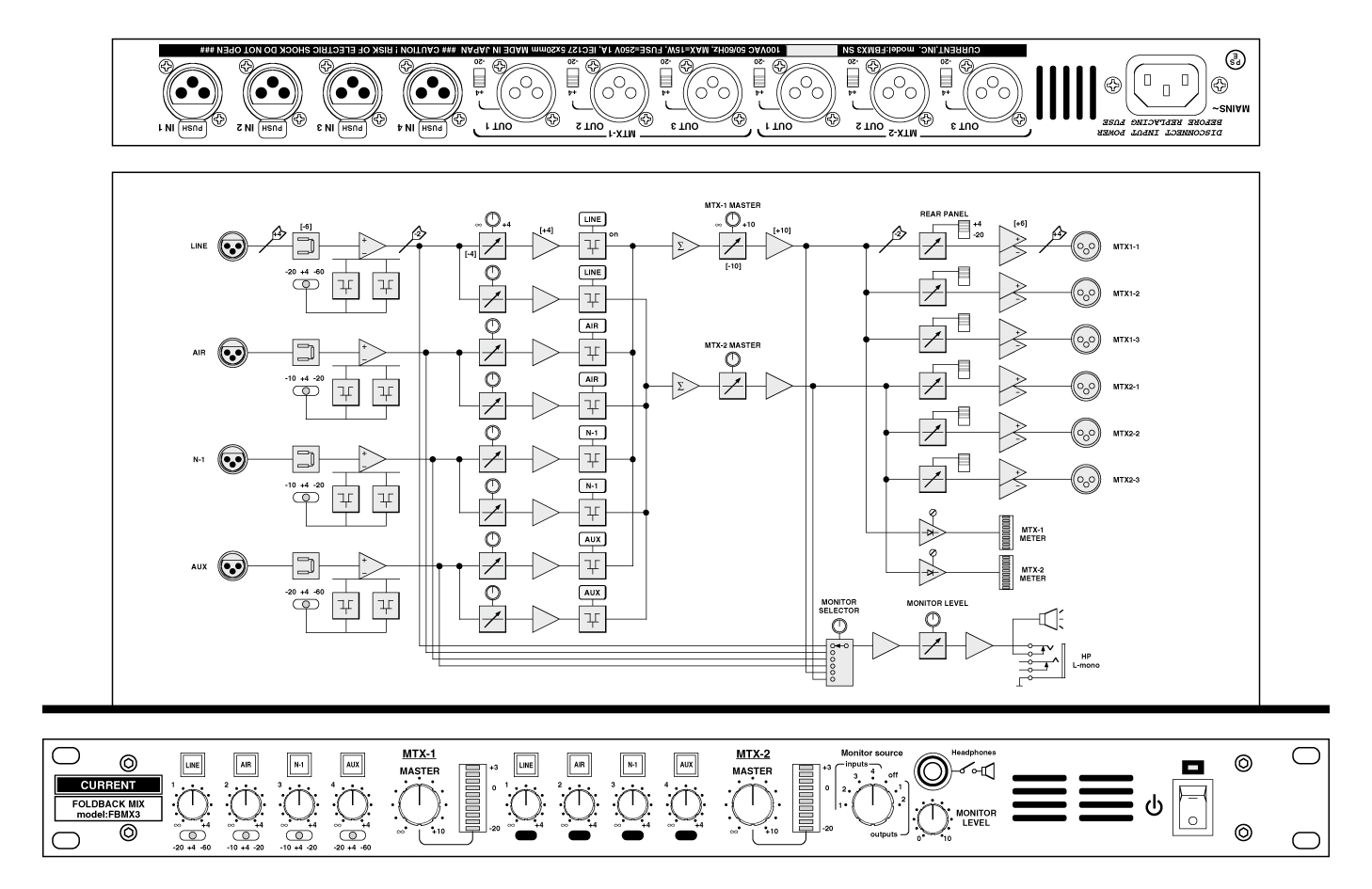

◆ルーティング
　４系統の入力信号はそれぞれのミックスレベルと、ＯＮボタンを経由してマスターミックスアンプへ送られます。

◆出力
　２系統のミックス信号はリヤパネルの＋４／−２０のリファレンス切り替えスイッチを経由して、それぞれが３分配されて差動出力されます。

◆シグナルメーター
　マスターレベル直後の信号をＶＵレスポンスのバーグラフで−２０から＋３ｄＢの範囲を監視できます。

◆モニタリング
　ヘッドフォンおよび内蔵スピーカーで４系統の入力および２系統の出力を切り替えてモニターすることができます。スピーカーはヘッドフォンを差すと自動的に切れます。

◆電源
　オプションで動作電源はＡＣ２重化またはＤＣ１２Ｖにも対応できますのでお問い合わせください。

■ 仕　様
•INPUTS: 4, BALANCED, 30kΩ
•INPUTS CONNECTOR: XLR3-F
•INPUTS REFERENCE LEVEL: -60, -20, -10, +4dBu, MAX +24dBu
•OUTPUTS: 6 BALANCED, 50Ω
•OUTPUTS REFERENCE LEVEL: -20, +4dBu, MAX +24dBu
•OUTPUTS CONNECTOR: XLR3-M
•CONTROL: CHANNEL LEVEL, CHANNEL ON, MASTER LEVEL
•MONITOR SOURCE: ALL INPUTS AND OUTPUTS
•HEADPHONES MONITOR: 1/4″ PHONE, MONO IMP. > 50Ω
•MONITOR SPEAKER: MONO, MAX 500mW
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.1% at 1kHz REFERENCE LEVEL
•NOISE: < -80dB
•MAINS: 100VAC/+12VDC 50/60Hz 15W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg
