CSP336

6:2 MATRIX AMP

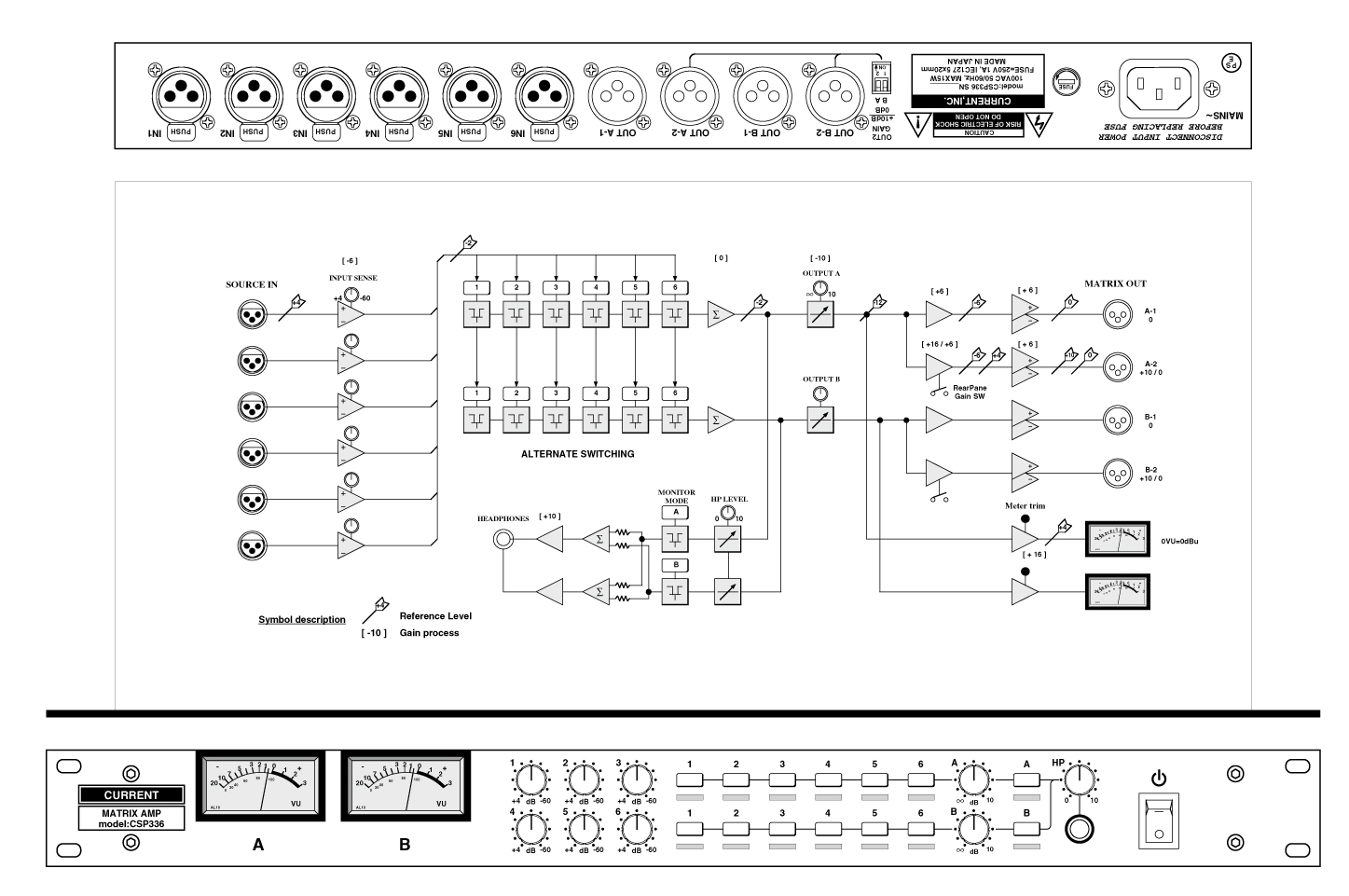

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●６ｘ２のオーディオマトリックス
●入出力トリム付
●ローノイズ、高音質
●出力レベル２段階可変
●ＶＵメーター
●ヘッドフォンモニター
●視認性の高いデザイン
●１９インチ１Ｕサイズ

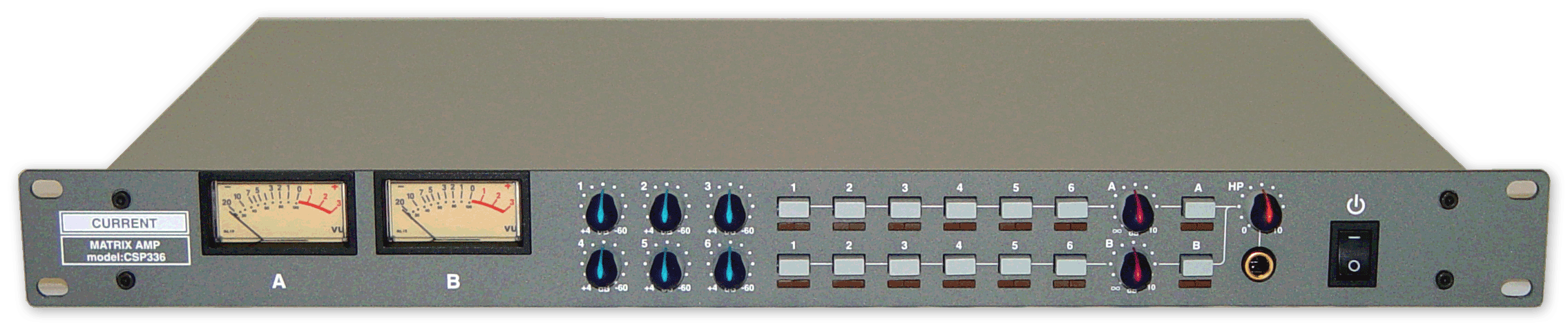

　ＣＳＰ３３６は入力が６系統、出力が２系統のオーディオマトリックスアンプです。視認性の高いパネルデザインにより、セッティングと状態の確認を素早く行なうことができます。出力はＶＵメーターとヘッドフォンで確認できます。一般のオーディオの分配、インカムの分配等の様々な用途での応用が可能です。

◆ＩＮＰＵＴ
　６系統のインプットセクションではマトリックスソースレベルを∞から＋１０ｄＢまで可変できます。

◆ＭＡＴＲＩＸ
　２系統のマトリックス出力に各ソースを独立してアサインすることができます。アサインされた信号はミックスされてアウトプットレベルコントロールを経由して出力されます。出力レベルは∞から＋１０ｄＢまで可変できます。各マトリックス出力はＡとＢの２系統の出力を持ち、Ｂ出力はリヤパネルのスイッチでリファレンスレベルを＋１０ｄBに変更出来ます。

◆出力モニター
　ＶＵメーターとヘッドフォンでマトリックス出力を確認する事が出来ます。ＶＵメーターはマトリックス出力トリム後のレベルを表示します。

◆その他
　異なる仕様のマトリックスアンプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•SOURCE INPUTS: 6
•INPUTS IMPEDANCE: BALANCED, 1kΩ~2kΩ
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTOR: XLR3-F
•MATRIX OUTPUTS: 2
•OUTPUTS IMPEDANCE: BALANCED 50Ω
•OUTPUTS LEVEL: REF=+0dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: XLR3-M
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.03% at 1kHz REFERENCE LEVEL
•MAINS: 100VAC 50/60Hz, 15W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg
