CSP334

AUDIO ROUTER 4×4

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●4x4のオーディオマトリックスルーター
●4つの4chソース入力
●メータ出力
●ローノイズ、高音質
●視認性の高いデザイン
●ソースセレクターとして最適
●リモートコントロール

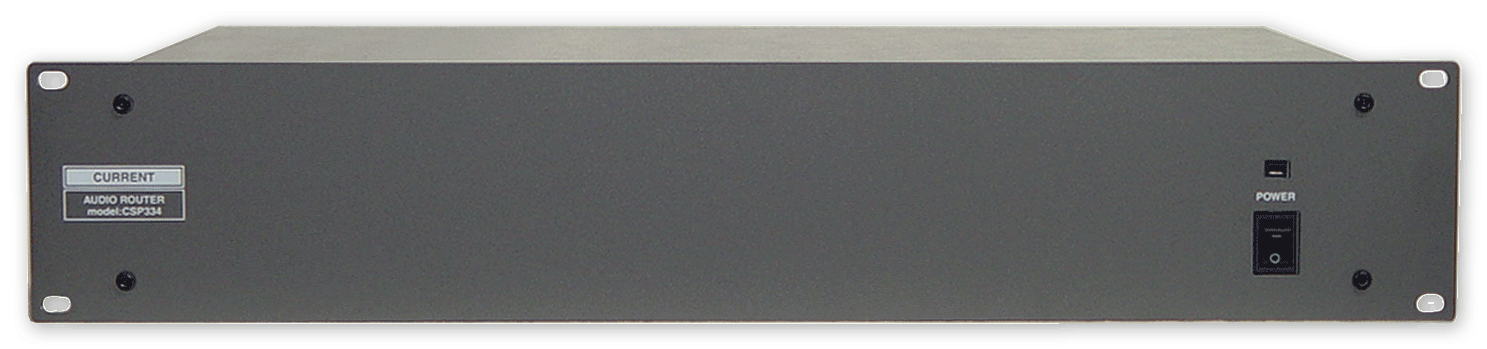

●19インチ2Uサイズ

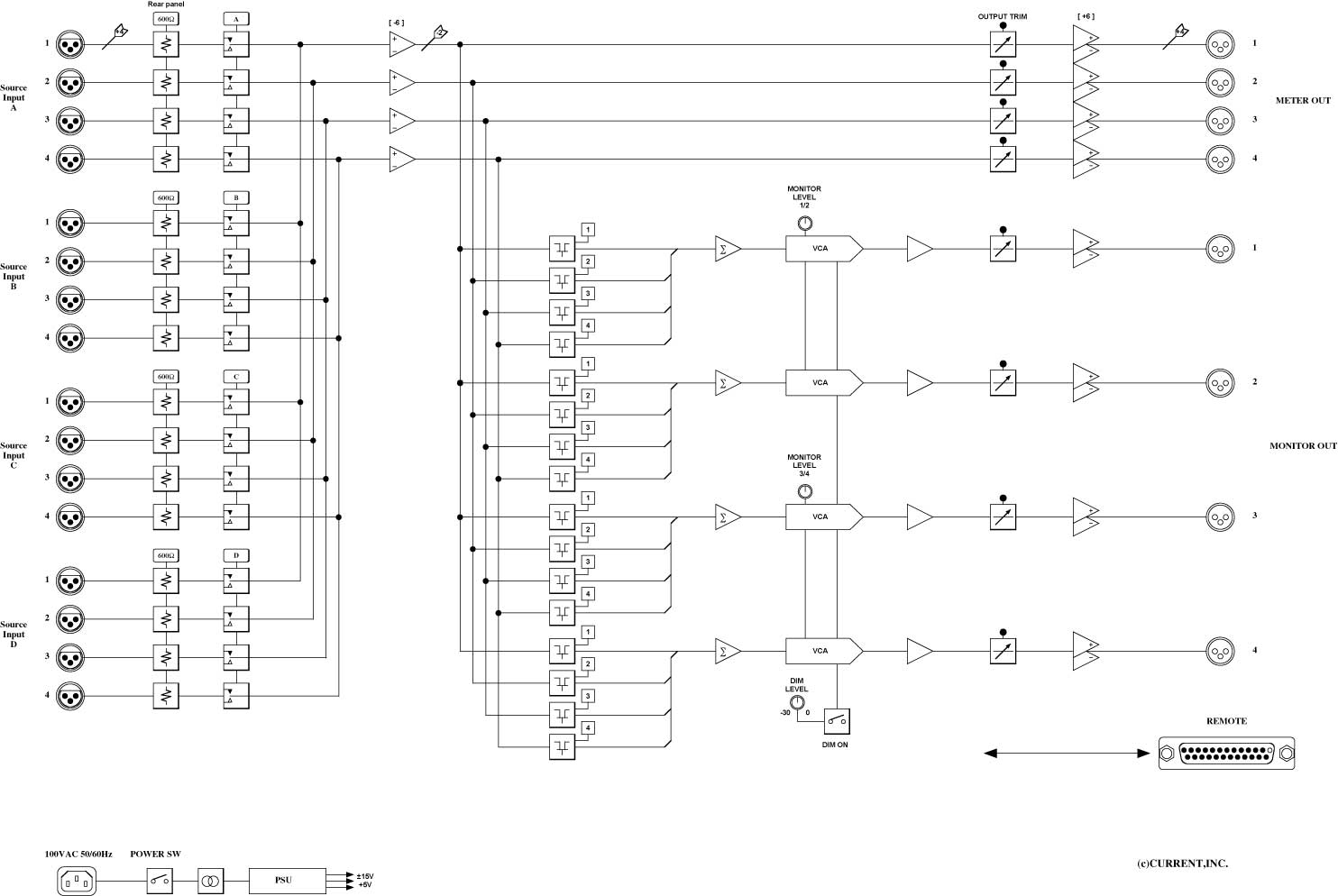

 CSP334は4ch入力が4系統で、出力が4chのオーディオマトリックスルーターです。4chのA,B,C,Dソースを選択後に1,2,3,4の出力へアサインできます。つまり、4x4マトリックスの入力にソースセレクタを内蔵した構成です。視認性の高いパネルデザインにより、セッティングと状態の確認を素早く行なうことができ、オーディオソースの選択やルーティング用途に最適です。

◆INPUT
 4系統の4chソースを入力でき、4chまとめて600Ωターミネーションするスイッチも備えています。

◆OUTPUT
 メーター出力1−4にはソースセレクタ直後の信号がバッファーされて出力されますので、ソース確認用のメーターやスルー出力として使用できます。モニター出力にはマトリックスアサインされたレベルコントロール後の信号が出力されます。

◆コントロール

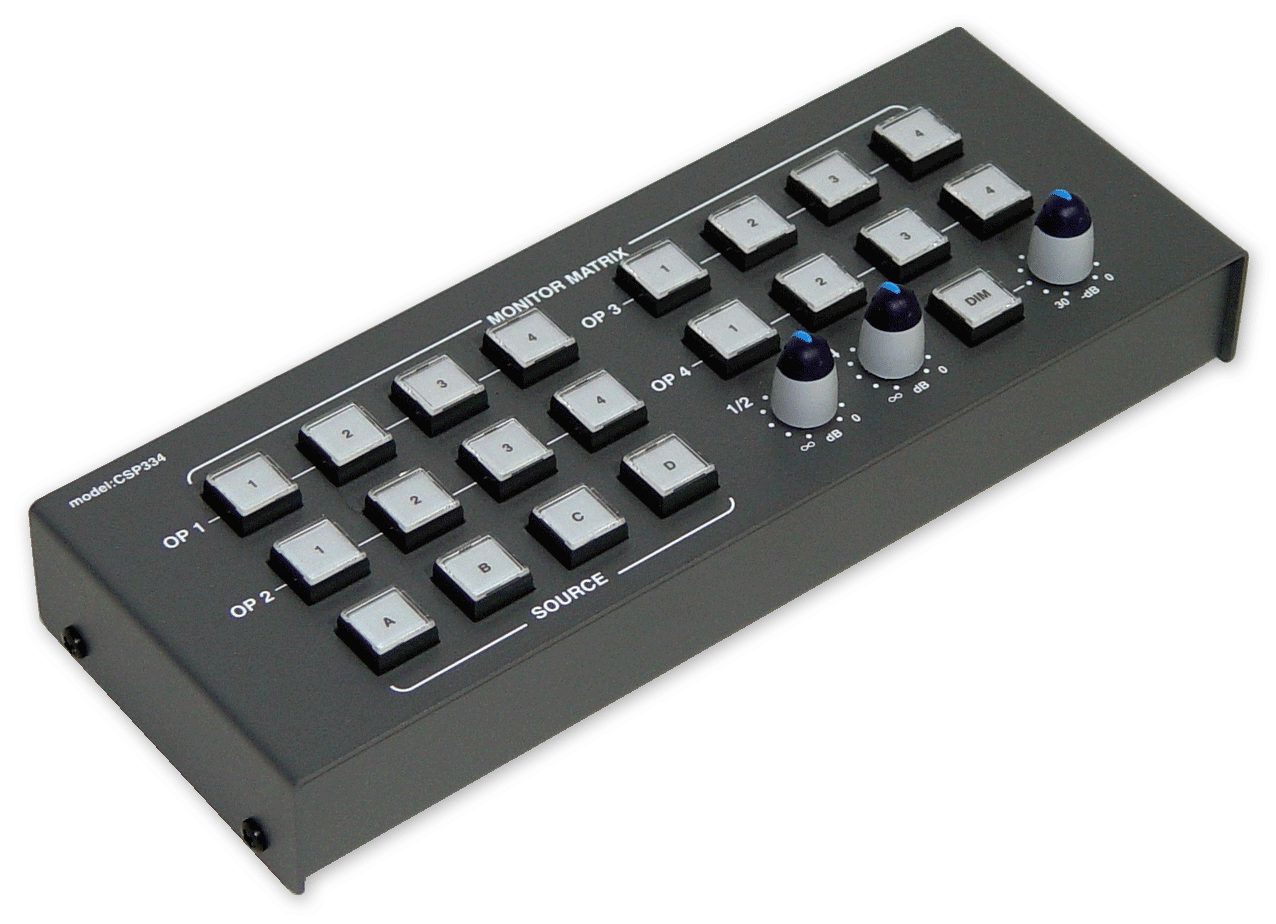

 リモートユニットでソース選択、マトリックスアサイン及びモニターレベルのコントロールを行います。モニター出力1/2と3/4は独立してレベルコントロールでき、0から−30dBまで連続可変のDIMコントロールも可能です。また、ボタンの名称はフィルム等を入れ替えることで簡単に変更できます。

◆その他
 オプションでコントロールパネルをフロントパネルに実装することもできます。また、異なる仕様のスイッチャー、ルーターも製作いたしますのでお問い合わせ下さい。

■ 仕 様
•SOURCE INPUTS: 4ch x4, BALANCED, 24k/600Ω
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUT CONNECTOR: XLR3-F
•METER OUTPUTS: 4, BALANCED 50Ω
•MONITOR OUTPUTS: 4, BALANCED 50Ω
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUT CONNECTOR: XLR3-M
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•MAINS: 100VAC 50/60Hz, 15W MAX
•DIMENSIONS (main unit): 482Wx88Hx303D, 4.7kg
•DIMENSIONS (remote unit): 213Wx30Hx80D, 0.6kg

  CSP334 “REMOTE” D25-F(#4-40)
01 0V              14 +5V
02 SOURCE A        15 SOURCE B
03 SOURCE C        16 SOURCE D
04 MATRIX 1-1      17 Analog 1-2
05 Analog 1-3      18 Analog 1-4
06 Analog 2-1      19 Analog 2-2
07 Analog 2-3      20 Analog 2-4
08 Analog 3-1      21 Analog 3-2
09 Analog 3-3      22 Analog 3-4
10 Analog 4-1      23 Analog 4-2
11 Analog 4-3      24 Analog 4-4
12 CV 1/2          25 CV 3/4
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP334 4x4x4オーディオルーター、19”2U ¥640,000
